dayanıklılık: | <0,3dB tipik değişiklik, 200 eşleşme | Değiştirilebilirlik: | ≤0.2dB |
---|---|---|---|
Gerilme direnci: | >70N | Eklenti süreleri: | >600 |
Çalışma Sıcaklığı (℃): | -40 ila + 85°C | ||
Vurgulamak: | MTP Yama Kablosu Tekli Mod 3.0mm,3.0mm Mtp Fiber Optik Yama Kablosu |
Zion Kodu | Siyon Tanımı | |||||||

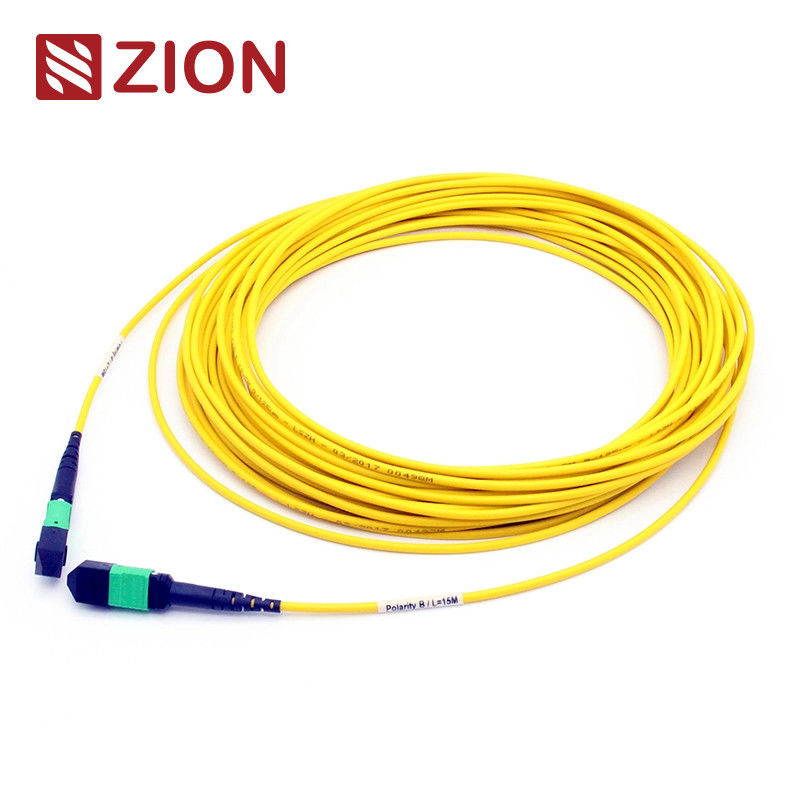

ZCM2152HIA1X | MTP Dişi - MTP Dişi SM 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metreler | |||||||
MTP konektörü, bir tür fiber konektördür.MTP (Multi-Fiber Push On), çok çekirdekli bir fiber bağlantı tipidir.MTP yüksek yoğunluklu fiber ön bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarının uygulanmasında, binaya fiber optik uygulamasında ve optik cihaz gibi optik alıcı-verici ekipmanın içindeki dahili bağlantı uygulamalarında kullanılmaktadır. , 40G, 100G, QSFP+. | ||||||||
MTP konektör tipleri, IEC 61754-7 düzenlemelerine göre ayırt edilir: damar numaraları (dizi numarası), erkek kafa (Erkek, Dişi), polarite (PC veya APC). | ||||||||
MTP-MTP 3.0mm LSZH Fiber Bağlantı Kablosu.MTP Fiber Ara Kablo kablosu her iki uçta da MTP konnektörü ile sonlandırılır.MTP Fiber Bağlantı Kablosu, MTP modüllerini kalıcı bir bağlantı olarak birbirine bağlar.Fiber Yama Kablosu 12, 24, 48,60,72 ,96,144 fiberlerle mevcuttur.10/40/100 Gbps veri merkezi çözümlerine kadar destek hızları.Tipik olarak kasetleri, panelleri veya sağlamlaştırılmış MTP çıkışlarını birbirine bağlamak ve veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablolarının hızlı dağıtımını kolaylaştırmak için kullanılırlar.Ayrıca, bağlantı panellerindeki konektör stilini değiştirmeniz gerektiğinde, MTP ayrıca çok fazla esneklik ve rahatlık sağlar.Kablo kanalındaki konektörü değiştirmek yerine, bağlantı panelinin çapraz bağlantı tarafına yeni konektör stiliyle yeni bir kaset takmanız yeterlidir. | ||||||||
12F MTP-MTP Fiber Bağlantı Kablosu, 40G QSFP+ SR4, 40G QSFP+ CSR4 ve 100G QSFP28 SR4 optik doğrudan bağlantıları ve yüksek yoğunluklu veri merkezi için tasarlanmıştır. |
Konnektörlerin Endüstriyel Standardı:
Bağlayıcı | Referans | Konut Detayları | ||||||
MTP Tekli mod | ÇED/TIA-604-5 | SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MTP) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MTP) |
||||||
MTP Çoklu Mod | ÇED/TIA-604-5 | OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MTP) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MTP) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MTP) |
IEC Standardı IEC-61754-7'yi karşılar;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) uyumlu TIA-568-C uyarınca yapısal kablolama | ||||||||
10G Fiber Kanal Uyumlu | ||||||||
40G ve 100G IEEE 802.3 |
Optik Özellikler:
Özel öğeler. | Tekli mod (APC 8 derece cilalı) | Çok modlu (PC Düz cila) | ||||||
ekleme kaybı (MTP) (IEC 61300-3-34) |
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik) |
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik) |
||||||
Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
İade kaybı(MTP) | ≥60dB(8 derece parlatma) | ≥25dB | ||||||
Geri dönüş kaybı(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
dayanıklılık | <0,3dBtipik değişiklik, 200 çiftleşme | |||||||
Değiştirilebilirlik | ≤0.2dB | |||||||
Gerilme direnci | >70N | |||||||
Eklenti süreleri | >600 | |||||||
Çalışma Sıcaklığı (℃) | ·-40 ila + 85°C |
Özellikler: | ||||||||
Düşük ekleme kaybı, yüksek geri dönüş kaybı | ||||||||
MT tabanlı Çoklu Fiber Konnektör, 4,8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri | ||||||||
Fiber toplu sonlandırma için ekonomik çözüm | ||||||||
Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır | ||||||||
Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur | ||||||||
Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur | ||||||||
Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi |
Başvuru: | ||||||||
OMC'nin tüm MTP Konnektörleri Senko/Nissin/Sumitomo'dandır.MTP Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo tertibatıdır. | ||||||||
Yüksek yoğun derece ortamına sahip Veri Merkezi uygulaması | ||||||||
Binaya fiber optik | ||||||||
Fiber ekipmanda dahili konektör uygulaması. |
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Senko MTP İçin İtmeli Çekmeli Tırnak
MTP-MTP 24F Trunk kablo çizimi.
Toplam Uzunluk(L)(m) | tolerans uzunluğu (cm) | |||||||
0<L<1 | +5/-0 | |||||||
1<L<10 | +10/-0 | |||||||
10<L<40 | +15/-0 | |||||||
40<L | +%0,5 x L/-0 |
Üç Bağlantı Yöntemi, Doğru MTP/MTP Polaritesini Korumaya Yardımcı Olur
Base-24 Polarite Çözümü
Daha yüksek bant genişliğine yönelik artan talebi karşılamak için, 100G ağına geçişi kolaylaştırmak için 24 fiber MTP/MPO kablosu tanıtıldı.Aynı ayak izinde 12 fiber kablonun yoğunluğunu iki katına çıkararak fiber sayısını azaltır, daha az kablo yolu sağlar ve hava akışını iyileştirir.Bununla birlikte, base-24 MTP/MPO kablolarının polarite bakımı daha karmaşıktır.OMC, A Tipi (anahtardan anahtara) MTP/MPO ana hat kablosunu önerir.Type A ve Type AF kasetlerimizle artık A'dan A'ya ara kabloya gerek yok.Bağlantı yöntemi aşağıdaki resimde gösterilmektedir |
Zion Communication'ın Sıcak TRUNK KABLOSU
Zion Kodu | Siyon Tanımı | |||||||
7236001 | ZCM1122HIA1X | MPO Dişi - MPO Dişi SM 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236002 | ZCM1152HIA1X | MPO Dişi - MPO Dişi SM 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metreler | ||||||
7236003 | ZCM1127HLA1X | MPO Dişi - MPO Dişi OM3 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236004 | ZCM1157HLA1X | MPO Dişi - MPO Dişi OM3 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236005 | ZCM1128HMA1X | MPO Dişi - MPO Dişi OM4 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236006 | ZCM1158HMA1X | MPO Dişi - MPO Dişi OM4 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metre | ||||||
7236007 | ZCM2122HIA1X | MTP Dişi - MTP Dişi SM 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metreler | ||||||
7236008 | ZCM2152HIA1X | MTP Dişi - MTP Dişi SM 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metreler | ||||||
7236009 | ZCM2127HLA1X | MTP Dişi - MTP Dişi OM3 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metre | ||||||
7236010 | ZCM2157HLA1X | MTP Dişi - MTP Dişi OM3 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metre | ||||||
7236011 | ZCM2128HMA1X | MTP Dişi - MTP Dişi OM4 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metre | ||||||
7236012 | ZCM2158HMA1X | MTP Dişi - MTP Dişi OM4 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metre |
Ambalajlama
Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir. | ||||||||
Sizin için OEM/ODM hizmeti
1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi | ||||||||
2. OEM Etiketi, Kimlik halkası, kablo etiketi,kutu, nakliye işaretleri | ||||||||
3. Farklı kalite Düzeyi. |
