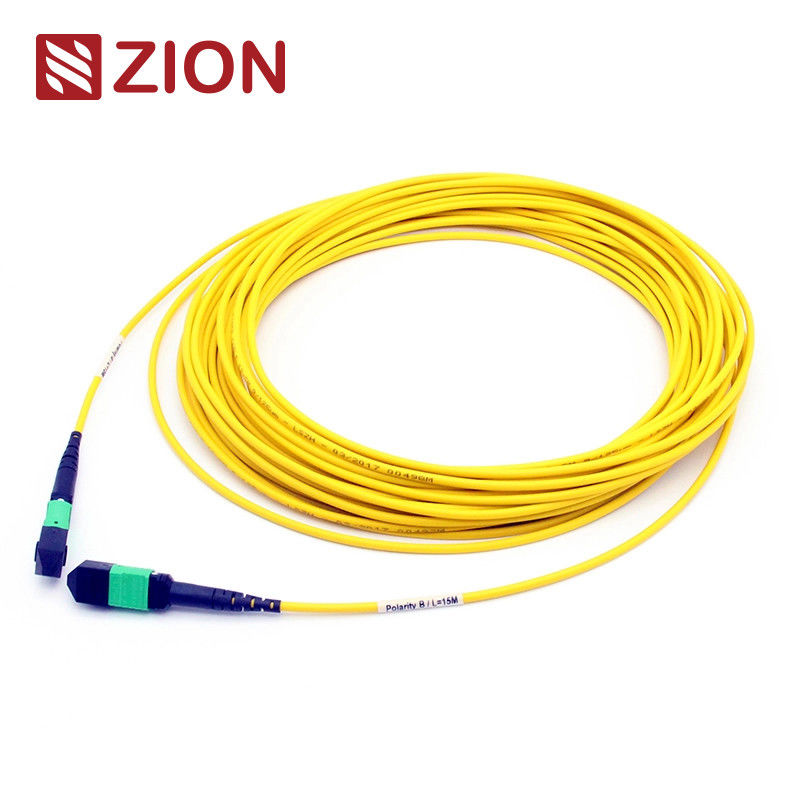

24 Fiber MTP Yama MTP Yama Tek Modlu 3.0mm LSZH Yama Kablosu
MTP Dişi - MTP Dişi SM 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metreler
Zion Kodu ve Açıklaması
Zion Kodu: ZCM2152HIA1X
Zion Açıklaması: MTP Dişi - MTP Dişi SM 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metreler
MPO konektörü, yüksek yoğunluklu fiber ön bağlantı sistemleri için tasarlanmış çok fiberli bir itmeli konektör türüdür. Bu konektörler öncelikle veri merkezi ortamlarında, binaya fiber uygulamalarında ve 40G, 100G ve QSFP+ teknolojilerini destekleyen optik alıcı-verici ekipmanlarındaki dahili bağlantılarda kullanılır.
MTP konektör tipleri, çekirdek sayılarına, cinsiyetlerine (Erkek/Dişi) ve polaritelerine (PC veya APC) göre IEC 61754-7 yönetmeliklerine göre sınıflandırılır.
Bu MTP-MTP 3.0mm LSZH Fiber Yama Kablosu, her iki ucunda MTP konektörlerine sahiptir ve 12, 24, 48, 60, 72, 96 veya 144 fiber ile mevcuttur. 10/40/100Gbps veri merkezi çözümlerini destekler ve kasetleri, panelleri veya sağlamlaştırılmış MTP fan-out'ları birbirine bağlamak için idealdir. Yama kablosu, veri merkezlerinde ve diğer yüksek fiberli ortamlarda yüksek yoğunluklu omurga kablolarının hızlı bir şekilde konuşlandırılmasını kolaylaştırır.
24F MTP-MTP Fiber Yama Kablosu, özellikle yüksek yoğunluklu veri merkezi uygulamaları için tasarlanmıştır ve 100G QSFP28 SR4 optik doğrudan bağlantılarını destekler.
Konektörler Endüstriyel Standardı
MPO Tek Modlu Referansı: EIA/TIA-604-5
MPO Tek Modlu Yuva Detayları: SM APC: Yeşil konektörler+siyah çizme (Standart Kayıp MTP); SM APC: Sarı konektörler+siyah çizme (Süper düşük kayıp MTP)
MPO Çok Modlu Referansı: EIA/TIA-604-5
MPO Çok Modlu Yuva Detayları: OM1&OM2 PC: Bej konektörler+siyah çizme (Standart Kayıp MTP); OM3&OM4 PC: Aqua konektörler+siyah çizme (Standart ve Süper düşük kayıp MTP); OM3&OM4 PC: Heather Moru konektörler+siyah çizme (Standart kayıp MTP)
- IEC Standardı IEC-61754-7'ye uygundur; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) uyumlu TIA-568-C'ye göre yapılandırılmış kablolama
- 10G Fiber Kanal Uyumlu
- 40G ve 100G IEEE 802.3
Optik Özellikler
Ekleme Kaybı (MPO)(IEC 61300-3-34) Tek Modlu (APC 8 derecelik cilalı): Standart kayıp: ≤0.75dB(maks), ≤0.50dB(Tipik); Süper Düşük kayıp: ≤0.35dB(maks), ≤0.20dB(Tipik)
Ekleme Kaybı(MPO)(IEC 61300-3-34) Çok Modlu (PC Düz cilalı): Standart kayıp: ≤0.6dB(maks), ≤0.50(Tipik); Süper Düşük kayıp: ≤0.35dB(maks), ≤0.20dB(Tipik)
Ekleme kaybı(LC/SC/FC/ST)(IEC 61300-3-6) Tek mod (APC 8 derecelik cilalı): ≤0.3dB
Ekleme kaybı(LC/SC/FC/ST)(IEC 61300-3-6) Çok modlu (PC Düz cilalı): ≤0.3dB
Geri Dönüş Kaybı (MPO) Tek Modlu (APC 8 derecelik cilalı): ≥60dB(8 derecelik cilalama)
Geri Dönüş Kaybı (MPO) Çok Modlu (PC Düz cilalı): ≥25dB
Geri dönüş kaybı(LC/SC/FC/ST): APC≥60dB; UPC≥50dB
Geri dönüş kaybı(LC/SC/FC/ST): ≥35dB
Dayanıklılık: <0.3dB tipik değişim (200 eşleşme)
Değiştirilebilirlik: ≤0.2dB
Tak-çek Testi: 500 kez, IL＜0.5dB
Çekme dayanımı: >70N
Takma sayısı: >600
Çalışma Sıcaklığı Tek Modlu (APC): -40°C ila +85°C
Özellikler
- Düşük ekleme kaybı, yüksek geri dönüş kaybı
- MT tabanlı Çok fiberli Konnektör, 4,8,12 ve 24 fiber konnektör sonlandırmaları ve montajları
- Fiberin toplu sonlandırılması için ekonomik çözüm
- Düşük kayıp ve standart kayıp SM ve MM uygulamaları için tasarlanmıştır
- Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur
- Fiber türünü, cila türünü ve/veya konektör sınıfını ayırt etmek için renk kodlu yuvalar mevcuttur
- Tekrarlanabilirlik ve değiştirilebilirlikte iyidir
Uygulama
Bu 24F MTP-MTP yama kablosu, 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir. 100G QSFP28 SR4 optik doğrudan bağlantıları ve yüksek yoğunluklu veri merkezi ortamları için tasarlanmıştır.
OMC'nin tüm MPO Konnektörleri Senko/Nissin/Sumitomo'dan temin edilmektedir. MPO Fiber Yama Kabloları, üç ana alanda kullanılan yüksek yoğunluklu kablo tertibatlarıdır:
- Yüksek yoğunluklu ortamlara sahip Veri Merkezi uygulamaları
- Binaya fiber kurulumları
- Fiber ekipmanlardaki dahili konektör uygulamaları
Adlandırma Kuralları ve Sipariş Onay Bilgileri
Senko MTP için İtme Çekme Sekmesi
MTP-MTP 24F Ana Kablo Çizimi
| Toplam Uzunluk(L)(m) |
Tolerans Uzunluğu(cm) |
| 0+5/-0 |
| 1+10/-0 |
| 10+15/-0 |
| 40'+0.5% x L/-0 |
Üç Bağlantı Yöntemi Doğru MTP/MTP Polaritesini Korumaya Yardımcı Olur
Base-24 Polarite Çözümü
Artan bant genişliği taleplerini karşılamak için, 100G ağlarına geçişi kolaylaştırmak üzere 24 fiberli MTP/MPO kabloları sunulmaktadır. Bu kablolar, aynı alanda 12 fiberli kablolamanın yoğunluğunu ikiye katlayarak fiber sayısını azaltır, kablo yollarını en aza indirir ve hava akışını iyileştirir. Base-24 MTP/MPO kablolarının polarite bakımı daha karmaşıktır ve OMC, Tip A (yukarıdan aşağıya) MTP/MPO ana kablolarını önerir. Tip A ve Tip AF kasetlerimizle, A-A yama kablolarına artık gerek yoktur.
Zion Communication'ın Sıcak Ana Kablosu
7236001 ZCM1122HIA1: MPO Dişi - MPO Dişi SM 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metreler
7236002 ZCM1152HIA1: MPO Dişi - MPO Dişi SM 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metreler
7236003 ZCM1127HLA1: MPO Dişi - MPO Dişi OM3 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metreler
7236004 ZCM1157HLA1: MPO Dişi - MPO Dişi OM3 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metreler
7236005 ZCM1128HMA1: MPO Dişi - MPO Dişi OM4 3.0mm LSZH 12 Fiber MPO Yama Kablosu Özel Metreler
7236006 ZCM1158HMA1: MPO Dişi - MPO Dişi OM4 3.0mm LSZH 24 Fiber MPO Yama Kablosu Özel Metreler
7236007 ZCM2122HIA1: MTP Dişi - MTP Dişi SM 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metreler
7236008 ZCM2152HIA1: MTP Dişi - MTP Dişi SM 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metreler
7236009 ZCM2127HLA1: MTP Dişi - MTP Dişi OM3 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metreler
7236010 ZCM2157HLA1: MTP Dişi - MTP Dişi OM3 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metreler
7236011 ZCM2128HMA1: MTP Dişi - MTP Dişi OM4 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metreler
7236012 ZCM2158HMA1: MTP Dişi - MTP Dişi OM4 3.0mm LSZH 24 Fiber MTP Yama Kablosu Özel Metreler
Ambalaj
Bu fiber optik kablo paketi, kolay kullanım ve optimum koruma için tasarlanmıştır. Standart karton boyutları 34×22×15 cm, 44×34×24 cm ve 54×39×34 cm'dir. Karton seçimi sipariş miktarına bağlıdır. Özel ambalaj seçenekleri mevcuttur.
OEM/ODM Hizmeti
- Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektörün rengi
- OEM Etiketi, Tanımlama halkası, kablo etiketi, kutu, nakliye işaretleri
- Farklı kalite seviyeleri mevcuttur
