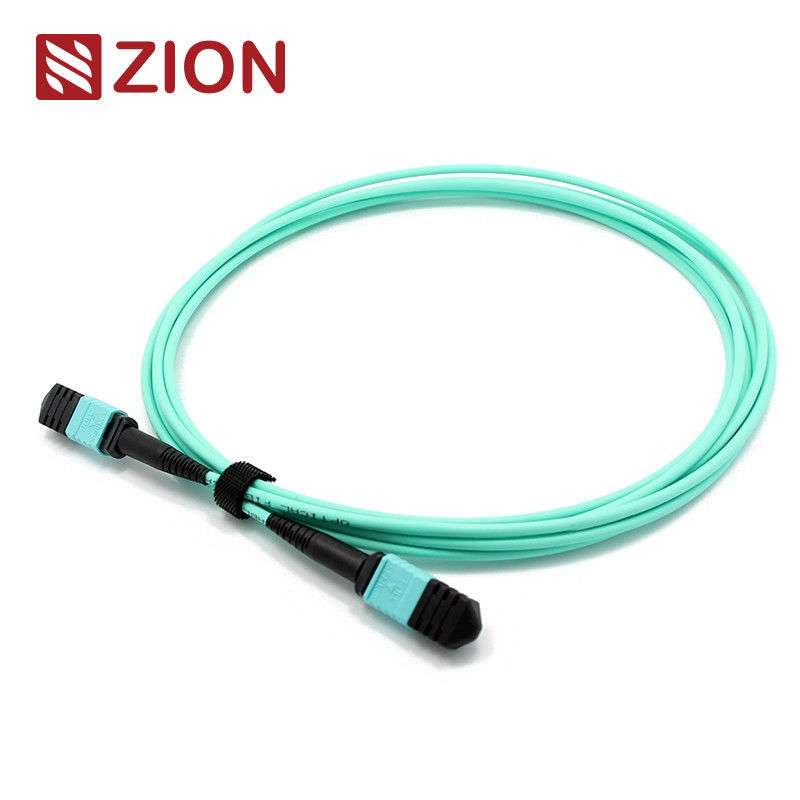

MTP Kadın MTP Kadın OM3 3.0mm LSZH 12 Fiber MTP Patch Cord Özel Ölçüler
Zion Kodu ve Açıklaması
Zion Kodu: ZCM2122HIA1X
Zion Tanımı: MTP Kadın MTP Kadın SM 3.0mm LSZH 12 Fiber MTP Patch Cord Özel Ölçüler
MPO konektörü bir fiber konektör türüdür.MPO yüksek yoğunluklu fiber öncesi bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarında kullanılmaktadır., binaya optik fiber uygulaması ve optik alıcı ekipmanları içindeki iç bağlantı uygulamaları, örneğin optik cihaz, 40G, 100G, QSFP +.
MTP konektör türleri IEC 61754-7 yönetmeliklerine göre ayırt edilir: çekirdek numaraları (seçim numarası), erkek baş (Erkek, Dişi), kutupluk (PC veya APC).
MTP-MTP 3.0mm LSZH Fiber Patch Cord. MTP Fiber Patch Cord kablosu her iki ucunda da MTP konektörü ile sonlandırılır. MTP Fiber Patch Cord, MTP modüllerini kalıcı bir bağlantı olarak bir araya getirir.Fiber Patch Kablolar 12 adet mevcuttur., 24, 48,6072.96,144fibers. 10/40/100Gbps'e kadar veri merkezi çözümlerini destekler. Tipik olarak kasetler, paneller veya sağlam MTP fan-out'ları birbirine bağlamak için kabul edilirler,ve veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablosunun hızlı bir şekilde dağıtılmasını kolaylaştırmak. Ayrıca, MTP aynı zamanda çok esneklik ve rahatlık sağlar bir kez patch panellerde konektör tarzını değiştirmek zorunda.Sadece yeni bir kaset kurmak yeni konektör stili ile yama panelinin çapraz bağlantı tarafında.
12F MTP-MTP Fiber Patch Cord, 40G QSFP+ SR4, 40G QSFP+ CSR4 ve 100G QSFP28 SR4 optik doğrudan bağlantıları ve yüksek yoğunluklu veri merkezi için tasarlanmıştır.
Bağlantılar Endüstriyel Standart
MPO Tek ModReferans:EIA/TIA-604-5
MPO Tek ModKonaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MTP)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MTP)
MPO MultimodeReferans:EIA/TIA-604-5
MPO MultimodeKonaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MTP)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kayıp MTP)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MTP)
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3
Optik Özellikler
Ekleme Kaybı (MPO) ((IEC 61300-3-34)Tek mod (APC)8 derece cilalanmış):Standart kayıp:≤0.75dB ((max), ≤0.50dB ((tipik);Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)
Ekleme Kaybı ((MPO)) ((IEC 61300-3-34)Multimode (PC)Yassı cilalama):Standart kayıp:≤0.6dB (max), ≤0.50 (tipik); Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)
Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Tek mod (APC 8 derece cilalı):≤0.3dB
Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimod (PC Düz cila):≤0.3dB
Geri dönüş kaybı (MPO)Tek mod (APC)8 derece cilalanmış):≥60dB(8 derecelik cilalama)
Geri dönüş kaybı (MPO)Multimode (PC)Yassı cilalama):≥25dB
Geri dönüş kaybı ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB
Geri dönüş kaybı ((LC/SC/FC/ST):≥35dB
Dayanıklılık:<0.3dB tipik değişim (200 çiftleşme)
Değişkenlik.: ≤0.2dB
Gir-çek testi: 500 kat, IL- Evet.0.5dB
Çekim gücü:> 70N
Bağlantı süreleri:> 600
Çalışma sıcaklığıTek mod (APC):-40°C ila +85°C
Özellikleri
- Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
- MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
- Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
- Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
- Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcuttur
- Fiber türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için mevcut olan renkli kodlanmış korumalar
- Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi
Uygulama
12F MPO- LC/SC/FC/ST 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış düz bağ kabloları. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
Tüm OMC'nin MPO Bağlayıcıları Senko / Nissin / Sumitomo'dan. MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo montajıdır.
- Yüksek yoğunluk derecesi ortamı ile Veri Merkezi uygulaması
- Binaya optik fiber
- Fiber ekipmanlarında iç bağlantı uygulaması.
İsimlendirme Kuralları ve Sipariş Onay Bilgisi:
Senko MTP için Pull Tab'e bas
MTP-MTP 12F Trunk kablosu çizimi.
| Toplam Uzunluk ((L) ((m) |
tolerans uzunluğu ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| % + 0,5% x L/-0 |
|
Üç Bağlantı Yöntümü Doğru MTP/MTP Kutupluğunu Korumaya Yardımcı Olur
1Kutupluk bir bağlantı.
Polarite A MTP kabloları bir anahtar yukarı, anahtar aşağı tasarımı kullanır.
Bu nedenle, bir MTP kablosunu bağlantı için kullandığımızda, bu kablolar birbirine bağlanır.Bir ucunda A-B duplex yama kabloları ve diğer ucunda A-A duplex yama kabloları kullanmalıyızBu bağlantıda Rx1'in Tx1'e bağlanması gerektiğinden, eğer A-A dupleks yama kablosu kullanmazsak, polarite tasarım prensibine göre A MTP kablosu, lif 1'e lif 1 iletebilir.Yani Rx1 Rx1'e gönderebilir.Bu hatalara neden olabilir.
2Kutup B bağlantısı.
Polarite B MTP kabloları bir anahtarı kullanır. Bu nedenle, aşağıdaki resimde gösterildiği gibi, bir konektörün pozisyonu bir diğer konektörün pozisyonu 12'ye karşılık gelir.bağlantı için kutupluk B MTP kablosunu kullandığımızda, iki ucunda da bir A-B dupleks yama kablosu kullanmalıyız. anahtar yukarı anahtar yukarı tasarımı kutupluk çevirmek için yardımcı olduğundan, bu da fiber 1'i fiber 12'ye gönderir, yani Rx1 Tx1'e gönderir.
3Kutupluk C bağlantısı.
Kutupluk A MTP kabloları gibi, Kutupluk C MTP kabloları da bir anahtar yukarı, anahtar aşağı tasarımı kullanır.Bu da bir konektörün pozisyon 1'inin 2 pozisyonuna karşılık gelmesini sağlar.
Aşağıdaki resimde gösterildiği gibi, bağlantı için kutupluk C MTP kablosunu kullandığımızda, her iki ucunda da bir A-B dupleks yama kablosu kullanmalıyız.Çapraz lif tasarımı polariteyi tersine çevirmeye yardımcı olduğundan, bu da lif 1'in lif 2'ye aktarmasını sağlar, yani Rx1'in Tx1'e aktarmasını sağlar.
Not: Polarite türü aşağıdaki isimleme kurallarında bulunur-Polarity A;Polarity B;Polarity C
Zion İletişim'in Sıcak Kök Kablosu
7236001 ZCM1122HIA1: MPO Kadından Kadına MPO Kadın SM 3.0mm LSZH 12 Fiber MPO Patch Cord Custom Meters
7236002 ZCM1152HIA1: MPO Kadın MPO Kadın SM 3.0mm LSZH 24 Fiber MPO Patch Cord Özel Ölçücüleri
7236003 ZCM1127HLA1: MPO Kadın'dan Kadına MPO Kadın OM3 3.0mm LSZH 12 Fiber MPO Patch Cord Özel Ölçüler
7236004 ZCM1157HLA1: MPO Kadından Kadına MPO Kadın OM3 3.0mm LSZH 24 Fiber MPO Patch Cord Custom Meters
7236005 ZCM1128HMA1: MPO Kadından Kadına MPO Kadın OM4 3.0mm LSZH 12 Fiber MPO Patch Cord Custom Meters
7236006 ZCM1158HMA1: MPO Kadından Kadına MPO Kadın OM4 3.0mm LSZH 24 Fiber MPO Patch Cord Custom Meters
7236007 ZCM2122HIA1: MTP Kadın MTP Kadın SM 3.0mm LSZH 12 Fiber MTP Patch Cord Özel Ölçüler
7236008 ZCM2152HIA1: MTP Kadın MTP Kadın SM 3.0mm LSZH 24 Fiber MTP Patch Cord Özel Ölçüler
7236009 ZCM2127HLA1: MTP Kadın MTP Kadın OM3 3.0mm LSZH 12 Fiber MTP Patch Cord Özel Ölçüler
7236010 ZCM2157HLA1: MTP Kadın MTP Kadın OM3 3.0mm LSZH 24 Fiber MTP Patch Cord Özel Ölçüler
7236011 ZCM2128HMA1: MTP Kadın MTP Kadın OM4 3.0mm LSZH 12 Fiber MTP Patch Cord Özel Ölçüler
7236012 ZCM2158HMA1: MTP Kadın MTP Kadın OM4 3.0mm LSZH 24 Fiber MTP Patch Cord Özel Ölçü
Paketleme
Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.
Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.
Paketleme özelleştirilebilir.
Sizin için OEM / ODM hizmeti
- Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantıların rengi
- OEM Etiketi, Kimlik halkaları, kablolar etiketi,Kutu, nakliye işaretleri
- Farklı kalite düzeyleri.
