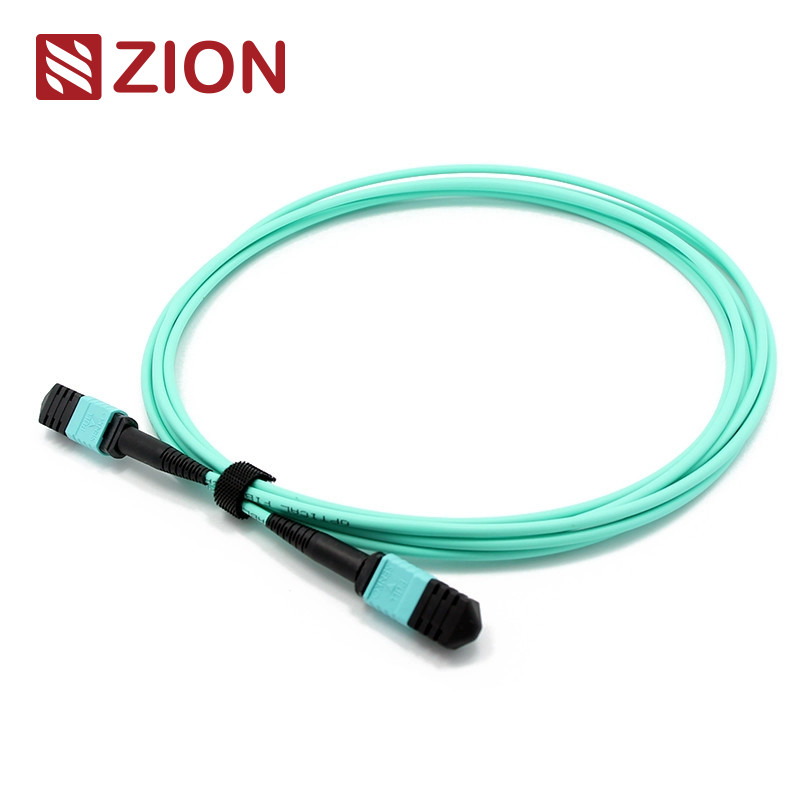

12 Fiber MTP Dişi - MTP Dişi OM3 3.0mm LSZH MTP Yama Kablosu
Yüksek performanslı MTP Dişi - MTP Dişi OM3 3,0 mm LSZH 12 Fiber MTP Bağlantı Kablosu, veri merkezi ve yüksek yoğunluklu fiber uygulamaları için özel uzunluklarda mevcuttur.
Ürün Tanımlaması
Siyon Kodu: ZCM2122HIA1X
Zion Açıklama: MTP Dişi - MTP Dişi SM 3.0mm LSZH 12 Fiber MTP Yama Kablosu Özel Metreler
Ürüne Genel Bakış
MTP konektörü, yüksek yoğunluklu fiber optik uygulamalar için tasarlanmış çok fiberli bir itmeli konektör türüdür. MTP yüksek yoğunluklu fiber ön bağlantı sistemi öncelikle veri merkezi ortamlarında, binaya fiber uygulamalarında ve 40G, 100G ve QSFP+ teknolojilerini destekleyen optik alıcı-verici ekipmanı içindeki dahili bağlantılarda kullanılır.
MTP konnektör türleri, çekirdek sayılarına, cinsiyete (Erkek/Kadın) ve polariteye (PC veya APC) göre IEC 61754-7 düzenlemelerine göre ayırt edilir.
Bu MTP-MTP 3,0 mm LSZH Fiber Bağlantı Kablosu, MTP modüllerini kalıcı bir bağlantı olarak birbirine bağlayarak 10/40/100 Gbps'ye kadar veri merkezi çözümlerini destekler. 12, 24, 48, 60, 72, 96 veya 144 fiber seçenekleriyle sunulan bu kablolar, veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablolarının hızlı kurulumunu kolaylaştırır.
12F MTP-MTP Fiber Bağlantı Kablosu, 40G QSFP+ SR4, 40G QSFP+ CSR4 ve 100G QSFP28 SR4 optik doğrudan bağlantıları için özel olarak tasarlanmıştır.
Endüstriyel Standartlar
MPO Tekli Mod
Referans: EIA/TIA-604-5
Konut Detayları: SM APC: Yeşil konektörler + siyah önyükleme (Standart Kayıp MTP)
SM APC: Sarı konektörler + siyah önyükleme (Süper düşük kayıplı MTP)
MPO Çok Modlu
Referans: EIA/TIA-604-5
Muhafaza Detayları: OM1&OM2 PC: Bej konektörler+siyah önyükleme
OM3 ve OM4 PC: Aqua konektörler + siyah önyükleme
OM3 ve OM4 PC: Heather Violet konektörler + siyah önyükleme
- IEC Standardı IEC-61754-7'yi karşılar; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) uyumlu
- TIA-568-C'ye göre yapısal kablolama
- 10G Fiber Kanal Uyumlu
- 40G ve 100G IEEE 802.3
Optik Özellikler
Ekleme Kaybı (MPO)(IEC 61300-3-34)
Tekli mod (APC 8 derece cilalı): Standart kayıp: ≤0,75dB(maks), ≤0,50dB(Tipik); Süper Düşük kayıp: ≤0,35dB(maks), ≤0,20dB(Tipik)
Çok modlu (PC Düz cila): Standart kayıp: ≤0,6dB(maks), ≤0,50(Tipik); Süper Düşük kayıp: ≤0,35dB(maks), ≤0,20dB(Tipik)
Ekleme Kaybı (LC/SC/FC/ST)(IEC 61300-3-6)
Tek mod (APC 8 derece cilalı): ≤0,3dB
Çok modlu (PC Düz cila): ≤0,3dB
Geri Dönüş Kaybı (MPO)
Tekli mod (APC 8 derece cilalı): ≥60dB
Çok modlu (PC Düz cila): ≥25dB
Ek Özellikler
- Dayanıklılık: <0,3dB tipik değişim (200 eşleşme)
- Değiştirilebilirlik: ≤0.2dB
- Ekleme-Çekme Testi: 500 kez, IL<0,5dB
- Çekme mukavemeti: >70N
- Eklenti süreleri: >600
- Çalışma Sıcaklığı: -40°C ila +85°C
Temel Özellikler
- Düşük ekleme kaybı, yüksek geri dönüş kaybı
- MT tabanlı Çoklu Fiber Konnektör, 4,8,12 ve 24 fiber konnektör sonlandırmaları
- Fiberin toplu sonlandırılması için ekonomik çözüm
- Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır
- Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri
- Kolay fiber tipi tanımlaması için renk kodlu muhafazalar
- Mükemmel tekrarlanabilirlik ve değiştirilebilirlik
Uygulamalar
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezleri için tasarlanmış 12F MPO-LC/SC/FC/ST Düz kablo demeti Kabloları. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
OMC'nin tüm MPO Konnektörleri Senko/Nissin/Sumitomo'dan temin edilmektedir. MPO Fiber Bağlantı Kablosu düzenekleri üç ana alanda kullanılır:
- Yüksek yoğunluklu veri merkezi ortamları
- Binaya kadar fiber kurulumları
- Fiber ekipmanlarda dahili konnektör uygulamaları
Uzunluk Toleransı Özellikleri
| Toplam Uzunluk (L)(m) |
Uzunluk Toleransı (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < Uzunluk < 40 |
+15/-0 |
| 40 < L |
+%0,5 x L/-0 |
İlgili Ürünler
ZCM1122HIA1: MPO Dişi - MPO Dişi SM 3,0 mm LSZH 12 Fiber MPO Yama Kablosu
ZCM1152HIA1: MPO Dişi - MPO Dişi SM 3,0 mm LSZH 24 Fiber MPO Yama Kablosu
ZCM1127HLA1: MPO Dişi - MPO Dişi OM3 3.0mm LSZH 12 Fiber MPO Yama Kablosu
ZCM1157HLA1: MPO Dişi - MPO Dişi OM3 3.0mm LSZH 24 Fiber MPO Yama Kablosu
ZCM1128HMA1: MPO Dişi - MPO Dişi OM4 3,0 mm LSZH 12 Fiber MPO Yama Kablosu
ZCM1158HMA1: MPO Dişi - MPO Dişi OM4 3,0 mm LSZH 24 Fiber MPO Yama Kablosu
Paketleme ve Özelleştirme
Standart ambalaj, OMC etiketli ve işaretli, iyi korunmuş fiber optik kabloları içerir. Mevcut karton boyutları: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. Talep üzerine özel ambalaj mevcuttur.
Aşağıdakileri içeren OEM/ODM hizmetleri mevcuttur:
- Özel kablo renkleri, baskı ve kılıf malzemeleri
- OEM etiketleme, tanımlama halkaları ve kablo etiketleri
