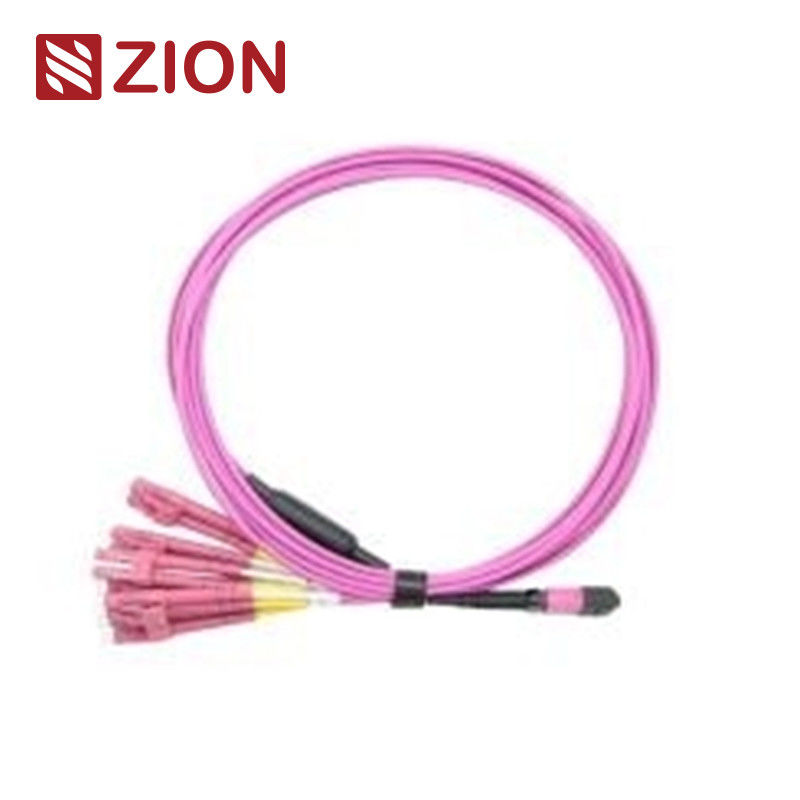

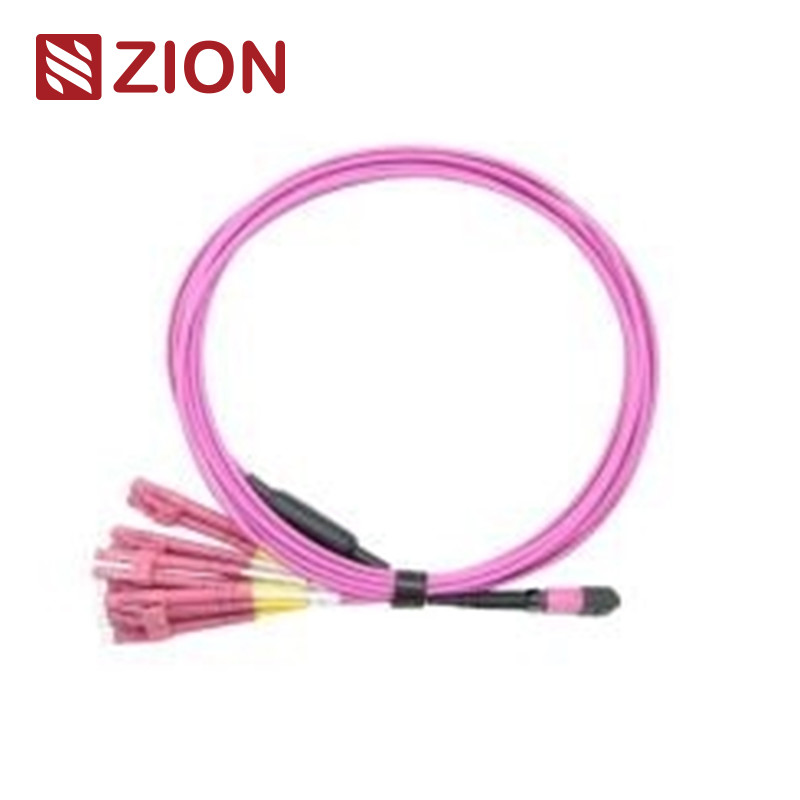

12 Fiber MPO to LC OM4 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
Veri merkezi uygulamaları için tasarlanmış yüksek yoğunluklu fiber optik kemer kabloları, OM4 multimode fiber performansı ile MPO'dan LC bağlantısına sahiptir.
Ürün Kimliği
Zion kodu: ZCM11A28HAAX
12F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
MPO (Multi-Fiber Push On) konektörleri, veri merkezlerindeki yüksek yoğunluklu ortamlar, fiber-to-the-building uygulamaları,ve 40G'yi destekleyen optik alıcı ekipmanları içindeki iç bağlantılar, 100G ve QSFP+ teknolojileri.
Bu 12 çekirdekli MPO'dan 6 LC Duplex'e (veya 12 LC Simplex'e) doğru kemer kablosu montajları, 40G QSFP + PLR4'e 10G SFP + LR optik doğrudan bağlantıları için optimize edilmiştir.Tüm fanout kabloları aynı uzunlukları korur ve özellikle veri merkezlerinde alan tasarrufu yüksek yoğunluklu fiber yama için tasarlanmıştır.
MPO bağlantı standardı
MPO Tek Mod Referansı:IEC 61754-7
MPO Single Mode Konutları:SM APC: Yeşil bağlantılar + siyah bot (Standard Loss MPO)
SM APC: Sarı konektörler + siyah bot (Süper Düşük Kayıplı MPO)
MPO Multimode Referansı:IEC 61754-7
MPO Multimode Konut Ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard & Super Low Loss MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard Loss MPO)
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- TIA-568-C için yapılandırılmış kablolama
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3 uyumlu
Diğer Bağlantı Standartları
- SC:TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 ve JIS C5973
- LC:TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973
- FC:EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 ve JIS C5973
- ST:TIA/EIA, FOCIS2, GR-326, IEC61754-2 ve JIS C5973
- E2000:IEC61754-15
Kullanılabilir Elyaf Türleri
G657A1, G657A2/B2, G657B3, OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125 ve OM5 50/125 lif türleriyle MPO-LC, MPO-SC, MPO-FC, MPO-ST ve MPO-E2000 yapılandırmalarında uyumludur.
Optik Özellikler
Ekleme kaybı (MPO) Tek mod:
Standart: ≤0.75dB (max), ≤0.50dB (tipik)
Süper Düşük: ≤0.35dB (max), ≤0.20dB (tipik)
Ekleme Kaybı (MPO) Multimode:
Standart: ≤0.6dB (max), ≤0.50dB (tipik)
Süper Düşük: ≤0.35dB (max), ≤0.20dB (tipik)
Giriş kaybı (LC/SC/FC/ST) Tek mod:
≤0.3dB
Ekleme kaybı (LC/SC/FC/ST) Multimod:
≤0.3dB
Geri dönüş kaybı (MPO) Tek mod:
≥60dB
Dönüş Kaybı (MPO) Multimode:
≥25dB
Geri dönüş kaybı (LC/SC/FC/ST):
APC≥60dB; UPC≥50dB; Multimode≥35dB
Dayanıklılık:
<0.3dB tipik değişim (200 çiftleşme)
Değişkenlik:
≤0.2dB
Gir-çek testi:
500 kere, IL<0.5dB
Çekim gücü:
> 70N
Çalışma sıcaklığı:
-40°C ila +85°C
Temel Özellikler
- Düşük yerleştirme kaybı, yüksek geri dönüş kaybı performansı
- 4, 8, 12 ve 24 fiber bitişini destekleyen MT tabanlı çok fiberli konektör
- Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
- Hem düşük kayıp hem de standart kayıp tek mod ve multimod uygulamaları için tasarlanmıştır
- Kablosuz yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri
- Kolay lif türü, cila türü ve bağlantı sınıfı tanımlaması için renk kodlu korumalar
- Mükemmel tekrar edilebilirlik ve değişkenlik
MPO/MTP Kablosunun Avantajları
- Yüksek Kalite:Fabrika önceden bitirilmiş, test edilmiş ve kapsamlı test raporlarıyla paketlenmiştir.
- Yer tasarrufu:Küçük çaplar kablo hacmini azaltır ve veri merkezi klimalarını geliştirir
- Zaman verimli:Plug-and-play tasarımı kurulum süresini önemli ölçüde azaltır
Başvurular
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi ortamları için tasarlanmıştır. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
- Yüksek yoğunluklu veri merkezi ortamları
- Fiber-to-the-building tesisatları
- Fiber optik ekipmanları içindeki iç bağlantılar
İlgili Ürünler
Zion Communication, 8F, 12F ve 24F yapılandırmaları da dahil olmak üzere hem SM hem de OM3 / OM4 lif türlerinde MPO-LC düz kemer kablolarının kapsamlı bir yelpazesi sunar.
Bağlantı yöntemleri ve kutupluk
Üç bağlantı yöntemi uygun MTP/MPO kutup yönetimini sağlar:
Malzemeler ve İnşaat
Paketleme
Standart ambalaj, koruyucu kartonlarda etiketlenmiş ve işaretlenmiş fiber optik kabloları içerir. Kullanılabilir karton boyutları: 34 × 22 × 15 cm, 44 × 34 × 24 cm ve 54 × 39 × 34 cm. Özel ambalaj seçenekleri mevcuttur.
OEM/ODM Hizmetleri
- Özel kablo renkleri, baskı ve ceket malzemeleri
- OEM etiketleme, kimlik halkaları ve kablo etiketleri
- Özel kutu tasarımları ve nakliye işaretleri
- Çeşitli kalite seviyeleri mevcut
