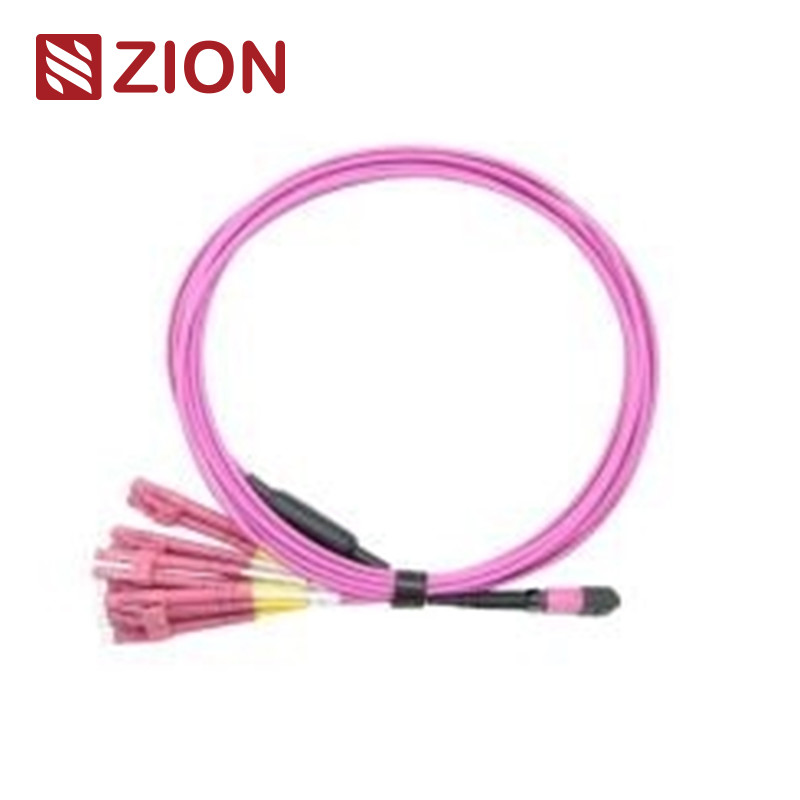

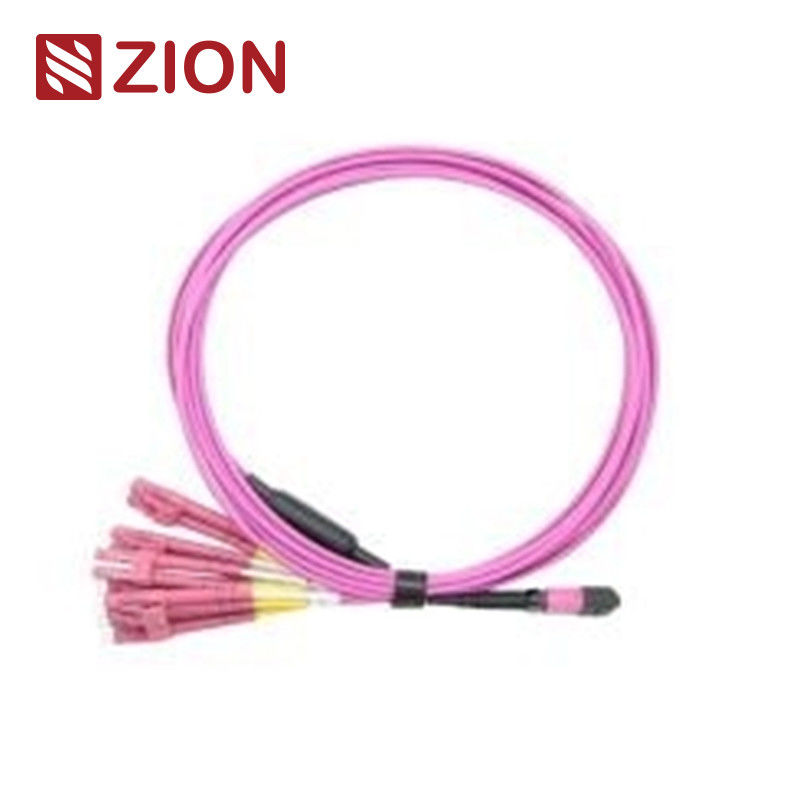

12 Fiber MPO - LC OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları

Bağlantılar “Endüstriyel Standart”

MPO Tek ModReferans:IEC 61754-7

MPO Tek ModKonaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MPO)
SM APC: Sarı bağlantılar+siyah bot (Süper düşük kaybı MPO)

MPO MultimodeReferans:IEC 61754-7

MPO MultimodeKonaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)

• IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
• 10G Fiber Kanalı Uyumlu
• 40G ve 100G IEEE 802.3

Diğer konektörler

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973
• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973.
• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ve JIS C5973
• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 ve JIS C5973 vb.
• E2000: IEC61754-15

Kullanılabilir

• G657A1 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
• G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000
• OM2 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
• OM3 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
• OM4 50/125 MPO-LC, MPO-SC,MPO-FC,MPO-SC,MPO-ST,MPO-E2000
• OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000

Optik Özellikler

Ekleme Kaybı (MPO) ((IEC 61300-3-34)Tek mod (APC)8 derece cilalanmış):Standart kayıp:≤0.75dB ((max), ≤0.50dB ((tipik);Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)

Ekleme Kaybı ((MPO)) ((IEC 61300-3-34)Multimode (PC)Yassı cilalama):Standart kayıp:≤0.6dB (max), ≤0.50 (tipik); Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)

Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Tek mod (APC 8 derece cilalı):≤0.3dB

Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimod (PC Düz cila):≤0.3dB

Geri dönüş kaybı (MPO)Tek mod (APC)8 derece cilalanmış):≥60dB(8 derecelik cilalama)

Geri dönüş kaybı (MPO)Multimode (PC)Yassı cilalama):≥25dB

Geri dönüş kaybı ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Geri dönüş kaybı ((LC/SC/FC/ST):≥35dB

Dayanıklılık:<0.3dB tipik değişim (200 çiftleşme)

Değişkenlik.: ≤0.2dB

Gir-çek testi: 500 kat, IL- Evet.0.5dB

Çekim gücü:> 70N

Çalışma sıcaklığıTek mod (APC):-40°C ila +85°C

Özellikleri

• Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
• MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
• Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
• Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
• Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcuttur
• Fiber türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için mevcut olan renkli kodlanmış korumalar
• Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi

MTP / MPO Patch kablosunun / gövde kablosunun avantajları genellikle şunları içerir:

• Yüksek kaliteli MTP / MPO Patch kablosu / gövde kablosu, test raporlarıyla birlikte fabrika önceden sonlandırılır, test edilir ve paketlenir.
• Kablo hacminin azalmasıMTP/MPO Patch kablosunun/kablosunun çapı çok küçüktür, bu da kablo hacmini azaltır ve veri merkezlerindeki klima koşullarını iyileştirir
• Zaman tasarrufu ✓ Özel plug and play tasarımı ile MTP / MPO Patch kablosu / gövde kablosu yerleştirilebilir ve hemen takılabilir.

Uygulama

12F MPO- LC/SC/FC/ST 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış düz bağ kabloları. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
Tüm OMC'nin MPO Bağlayıcıları Senko / Nissin / Sumitomo'dan. MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo montajıdır.

• Yüksek yoğunluk derecesi ortamı ile Veri Merkezi uygulaması
• Binaya optik fiber
• Fiber ekipmanlarında iç bağlantı uygulaması.

İsimlendirme Kuralları ve Sipariş Onay Bilgisi:

Zion İletişim'in Sıcak MPO-LC Doğruluk Kabloları

• 7236037 ZCM11A12HIAX: 8F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236038 ZCM11A22HIAX: 12F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236039 ZCM11A52HIAX: 24F MPO SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236046 ZCM21A12HIAX: 8F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236047 ZCM21A22HIAX: 12F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236048 ZCM21A52HIAX: 24F MTP SM Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz kemer kabloları

Bağlantı Fiber Kanalı

Üç Bağlantı Yöntemi Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur

MPO 12 x LC Simplex yapısı-tip 1

MPO ¢6 x LC Duplex yapısı-Tip 2-Tip A

MPO ¢6 x LC Dupleks yapısı-Tip 2-Tip B

MPO için polarite: MPO için polarite: 6 x Uniboot LC yapısı: Tip 3

Malzeme ayrıntıları

Paketleme

Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.

Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.

Paketleme özelleştirilebilir.

Sizin için OEM / ODM hizmeti

• Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantıların rengi
• OEM Etiketi, Kimlik halkaları, kablolar etiketi,Kutu, nakliye işaretleri
• Farklı kalite düzeyleri.
