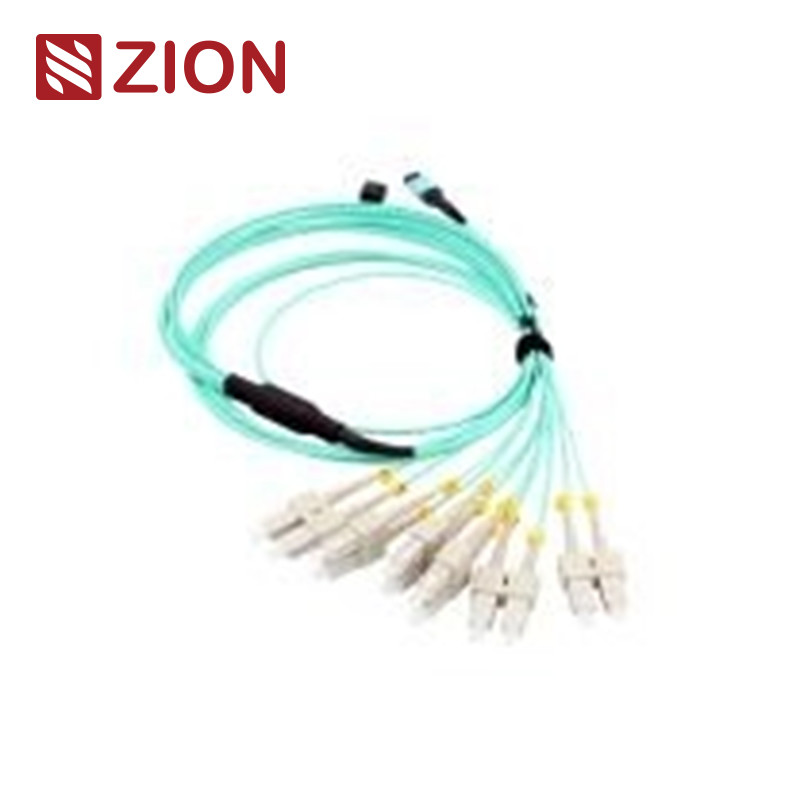

12F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
12F MTP OM3 Fiber Optic MTP-LC 2.0mm Straight Harness Cable for 40G QSFP+ PLR4
Temel bilgi
Menşe yeri: Çin
Marka adı: HELLOSIGNAL® OR OEM
Min sipariş miktarı: 50 PARÇA
Ambalaj bilgileri: 10 Adet / Poşet
Teslim süresi: Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları: T/T
Yetenek temini: limit yok
En iyi fiyat Şimdi başvurun
Detay Bilgi
Dayanıklılık: <0,3dBtipik değişiklik, 200 çiftleşme Değiştirilebilirlik: ≤0,2dB
Tak-Çek Testi: 600 katın üzerinde, IL＜0.5dB Çekme Dayanımı: >70N
Çalışma Sıcaklığı (℃): -40 ila + 85°C
Vurgulamak:

2.0mm 12F Fiber Optik Kablo Demeti

,

MTP OM3 Fiber Optik Kablo Demeti Kabloları

Ürün Açıklaması

12F MTP OM3 Fiber Optic MTP-LC 2.0mm Düz Kullanım Kabloları
12F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 0
Zion Ürün Bilgisi
Zion Kodu:ZCM21A27HAAX
Açıklama:12F MTP OM3 Fiber Optic MTP-LC 2.0mm Düz Kullanım Kabloları
MTP konektörü, yüksek yoğunluklu ortamlar için tasarlanmış çoklu fiberli bir konektördür.ve 40G gibi optik alıcı ekipmanları içindeki iç bağlantılar, 100G ve QSFP+ cihazları.
MTP konektörleri, çekirdek sayısına, cinsiyete (erkek/kadın) ve kutupluk (PC veya APC) göre EIA/TIA-604-5 yönetmeliklerine göre sınıflandırılır.
Ürün Yapılandırması
Bu 12 çekirdekli MTP'den 6 LC Duplex'e (6xLC uniboot; 12 LC Simplex) doğru kemer kablosu montajı, bir ucunda MTP konektörleri ve diğerinde LC konektörlerine sahiptir.Fanout kabloları 40G QSFP + PLR4'ten 10G SFP + LR optik doğrudan bağlantı ve yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
Bağlantı standartları
MPO Tek Mod
Referans:EIA/TIA-604-5
Konaklama ayrıntıları:
  • SM APC: Yeşil bağlantılar + siyah boot (Standard Loss MTP)
  • SM APC: Sarı konektörler + siyah boot (Super Low Loss MTP)
MPO Multimode
Referans:EIA/TIA-604-5
Konaklama ayrıntıları:
  • OM1 ve OM2 PC: Beige konektörler + siyah bot (Standard Loss MTP)
  • OM3 ve OM4 PC: Aqua konektörleri + siyah bot (Standard & Super Low Loss MTP)
  • OM3 ve OM4 PC: Heather Violet konektörleri + siyah boot (Standard Loss MTP)
Şu şartlara uygun:
  • IEC Standartları: IEC-61754-7; IEC61755
  • Telcordia GR-1435-CORE
  • JIS C5982; TIA-604-5 (FOCIS5)
  • TIA-568-C için yapılandırılmış kablolama
  • 10G Fiber Kanalı Uyumlu
  • 40G ve 100G IEEE 802.3
Diğer Bağlantı Standartları
  • SC: TIA/EIA, FOCIS3, GR-326, NTT-SC IEC61754-4 ve JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973
  • FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 ve JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 ve JIS C5973
  • E2000: IEC61754-15
Kullanılabilir Elyaf Türleri
  • G657A1, G657A2/B2, G657B3
  • OM1 62.5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125
Optik Özellikler
ParametrelerSpesifikasyon
Ekleme Kaybı (MPO) Tek modStandart: ≤0.75dB (max), ≤0.50dB (tipik)
Süper Düşük: ≤0.35dB (max), ≤0.20dB (tipik)
Ekleme Kaybı (MPO) MultimodeStandart: ≤0.6dB (max), ≤0.50dB (tipik)
Süper Düşük: ≤0.35dB (max), ≤0.20dB (tipik)
Giriş kaybı (LC/SC/FC/ST) Tek mod≤0.3dB
Ekleme Kaybı (LC/SC/FC/ST) Multimode≤0.3dB
Geri dönüş kaybı (MPO) Tek mod≥60dB (8 derece cilalama)
Dönüş Kaybı (MPO) Multimode≥25dB
Değerlendirilmiş değerler, değerlendirilmiş değerler ile hesaplanır.APC≥60dB; UPC≥50dB; Multimode≥35dB
Dayanıklılık<0.3dB tipik değişim (200 çiftleşme)
Değişkenlik≤0.2dB
Gir-çek testi500 kez, IL <0,5dB
Çekim Gücü> 70N
Çalışma sıcaklığı-40°C ila +85°C
Temel Özellikler
  • Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
  • MT tabanlı çoklu fiber bağlantısı, 4, 8, 12 ve 24 fiber bitiş noktası
  • Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
  • Düşük kayıp ve standart kayıp tek moda ve multimoda uygulamalar için tasarlanmıştır
  • Kablosuz yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri
  • Kolay tanımlama için renkli kodlanmış kaplar
  • Mükemmel tekrar edilebilirlik ve değişkenlik
MPO/MTP Kablosunun Avantajları
  • Yüksek Kalite:Fabrika önceden bitirilmiş, test edilmiş ve test raporlarıyla birlikte paketlenmiştir.
  • Yer tasarrufu:Küçük çaplar kablo hacmini azaltır ve hava akışını iyileştirir
  • Zaman verimli:Plug-and-play tasarımı kurulum süresini azaltır
Başvurular
40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezleri için tasarlanmıştır. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
Birincil uygulama alanları:
  • Yüksek yoğunluklu veri merkezi ortamları
  • Fiber-to-the-building tesisatları
  • Fiber optik ekipmanları içindeki iç bağlantılar
12F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 112F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 2
İsimlendirme Kuralları ve Düzenleme Onaylaması
12F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 3
İlgili Ürünler
7236037 ZCM11A12HIA: 8F MPO SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236038 ZCM11A22HIA: 12F MPO SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236039 ZCM11A52HIA: 24F MPO SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236040 ZCM11A17HAA: 8F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236041 ZCM11A27HAA: 12F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236042 ZCM11A57HAA: 24F MPO OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236043 ZCM11A18HMA: 8F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz Harness Kabloları
7236044 ZCM11A28HMA: 12F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236045 ZCM11A58HMA: 24F MPO OM4 Fiber Optic MPO-LC 2.0mm Düz Harness Kabloları
7236046 ZCM21A12HIA: 8F MTP SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236047 ZCM21A22HIA: 12F MTP SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236048 ZCM21A52HIA: 24F MTP SM Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236049 ZCM21A17HAA: 8F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236050 ZCM21A27HAA: 12F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236051 ZCM21A57HAA: 24F MTP OM3 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
7236052 ZCM21A18HMA: 8F MTP OM4 Fiber Optic MPO-LC 2.0mm Düz Kullanım Kabloları
Bağlantı yöntemleri ve kutupluk
12F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 4
Bağlantı Yapmanın Üç Yolu
12F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 512F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 612F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 712F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 8
Malzeme Ayrıntıları
12F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 9
Paketleme
OMC etiketlemesi ile standart koruyucu ambalaj. Kullanılabilir karton boyutları: 34×22×15 cm, 44×34×24 cm, 54×39×34 cm. İstenirse özel ambalaj kullanılabilir.
12F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Demet Kablo 40G QSFP+ PLR4 için 10
OEM/ODM Hizmetleri
  • Kablo rengi, baskı, ceket malzemesi, bağlantı rengi özelleştirme
  • OEM etiketleme, kimlik halkaları, kablo etiketleri, kutular, nakliye işaretleri
  • Farklı kalite seviyeleri mevcuttur
