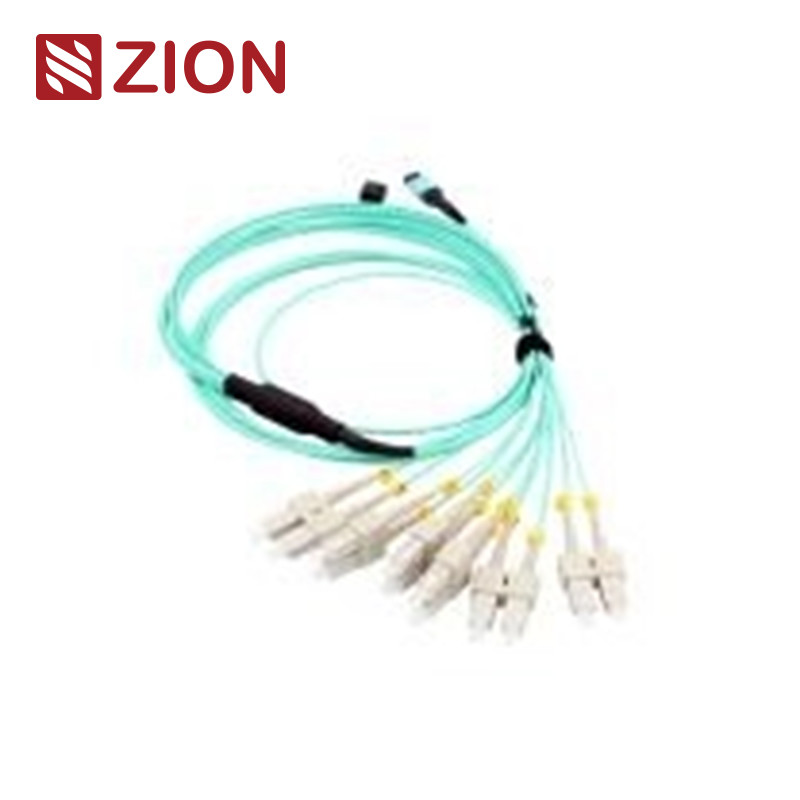

12F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Kablo Demeti Kabloları

Bağlantılar “Endüstriyel Standart”

MPO Tek ModReferans:EIA/TIA-604-5

MPO Tek ModKonaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MTP)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MTP)

MPO MultimodeReferans:EIA/TIA-604-5

MPO MultimodeKonaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MTP)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kayıp MTP)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MTP)

• IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
• 10G Fiber Kanalı Uyumlu
• 40G ve 100G IEEE 802.3

Diğer konektörler

• SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973

• LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973.

• FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 ve JIS C5973

• ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 ve JIS C5973 vb.

• E2000: IEC61754-15

Kullanılabilir

• G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
• OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000

Optik Özellikler

Ekleme Kaybı (MPO) ((IEC 61300-3-34)Tek mod (APC)8 derece cilalanmış):Standart kayıp:≤0.75dB ((max), ≤0.50dB ((tipik);Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)

Ekleme Kaybı ((MPO)) ((IEC 61300-3-34)Multimode (PC)Yassı cilalama):Standart kayıp:≤0.6dB (max), ≤0.50 (tipik); Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)

Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Tek mod (APC 8 derece cilalı):≤0.3dB

Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimod (PC Düz cila):≤0.3dB

Geri dönüş kaybı (MPO)Tek mod (APC)8 derece cilalanmış):≥60dB(8 derecelik cilalama)

Geri dönüş kaybı (MPO)Multimode (PC)Yassı cilalama):≥25dB

Geri dönüş kaybı ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Geri dönüş kaybı ((LC/SC/FC/ST):≥35dB

Dayanıklılık:<0.3dB tipik değişim (200 çiftleşme)

Değişkenlik.: ≤0.2dB

Gir-çek testi: 500 kat, IL- Evet.0.5dB

Çekim gücü:> 70N

Çalışma sıcaklığıTek mod (APC):-40°C ila +85°C

Özellikleri

• Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
• MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
• Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
• Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
• Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcuttur
• Fiber türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için mevcut olan renkli kodlanmış korumalar
• Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi

MPO / MTP Patch kablosunun / gövde kablosunun avantajları genellikle şunları içerir:

• Yüksek kaliteli MPO / MTP Patch kablosu / gövde kablosu, test raporlarıyla birlikte fabrika önceden sonlandırılır, test edilir ve paketlenir.
• Kablo hacminin azalmasıMPO/MTP Patch kablosunun/kablosunun çapı çok küçüktür, bu da kablo hacmini azaltır ve veri merkezlerindeki klima koşullarını iyileştirir
• Zaman tasarrufu ✓ Özel plug and play tasarımı ile MPO / MTP Patch kablosu / gövde kablosu yerleştirilebilir ve hemen takılabilir.

Uygulama

12F MTP- LC/SC/FC/ST 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış düz ip kabloları. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
OMC'nin tüm MTP Bağlayıcıları Senko/Nissin/Sumitomo'dan. MTP Fiber Patch Cord, genellikle üç alanda kullanılan yüksek yoğunluklu kablo montajları gibidir.

• Yüksek yoğunluk derecesi ortamı ile Veri Merkezi uygulaması
• Binaya optik fiber
• Fiber ekipmanlarında iç bağlantı uygulaması.
