24F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Kablo Demeti Kabloları
Ürün Tanımlaması
Siyon Kodu:ZCM21A57HAAX
Siyon Açıklaması:24F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Kablo Demeti Kabloları
Ürüne Genel Bakış
MTP (Çoklu Fiber Push On) konektörü, veri merkezi uygulamaları, fiberden binaya kurulumlar ve 40G, 100G ve QSFP+ uygulamalarını destekleyen optik alıcı-verici ekipmanı içindeki dahili bağlantılar için tasarlanmış yüksek yoğunluklu bir fiber optik konektördür.

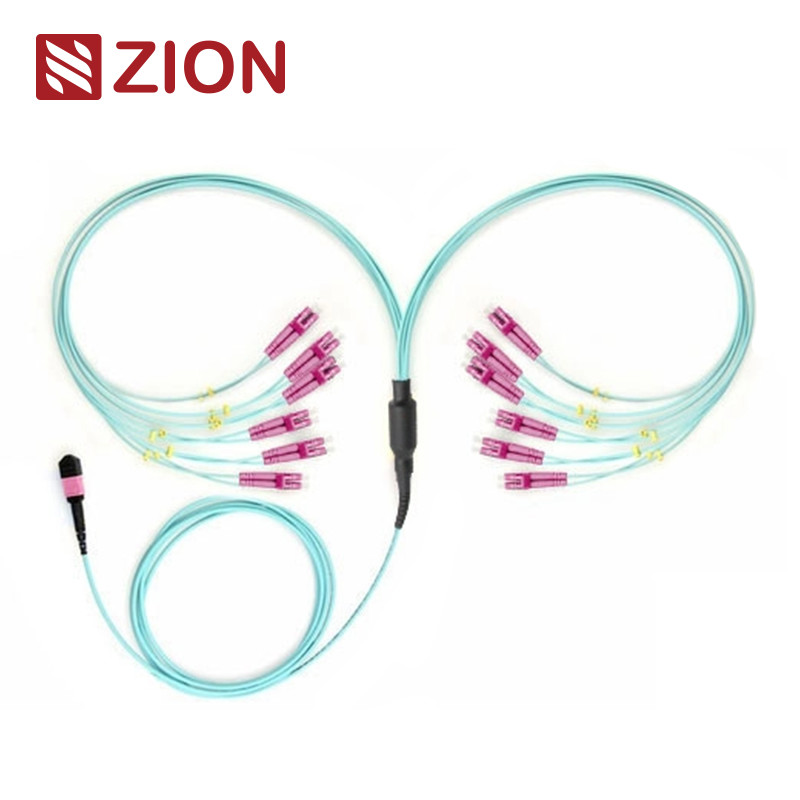

Bu 24 çekirdekli MTP Dişi - 12 LC Dubleks kablo demeti kablosunun her iki ucunda da MTP ve LC konnektörleri bulunur ve yüksek yoğunluklu veri merkezi ortamlarında 40G QSFP+ PLR4 - 10G SFP+ LR optik doğrudan bağlantı için optimize edilmiştir.
Endüstriyel Standartlara Uygunluk
MTP Bağlayıcı Standartları
Referans:ÇED/TIA-604-5
Konut Detayları
- SM APC: Yeşil konektörler + siyah önyükleme (Standart Kayıp MTP)
- SM APC: Sarı konektörler + siyah önyükleme (Süper Düşük Kayıplı MTP)
- OM1 ve OM2 PC: Bej konektörler + siyah önyükleme (Standart Kayıp MTP)
- OM3 ve OM4 PC: Aqua konnektörler + siyah önyükleme (Standart ve Süper Düşük Kayıplı MTP)
- OM3 ve OM4 PC: Heather Violet konektörleri + siyah önyükleme (Standart Kayıp MTP)
IEC Standardı IEC-61754-7 ile uyumludur; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-568-C'ye göre TIA-604-5 (FOCIS5) yapısal kablolama
10G Fiber Kanal Uyumlu
40G ve 100G IEEE 802.3 Uyumlu
Diğer Bağlayıcı Standartları
- SC: TIA/EIA, FOCIS3, GR-326, NTT-SC, IEC61754-4 ve JIS C5973
- LC: TIA/EIA, FOCIS10, GR-326, EIA/TIA-604-10, IEC61754-20 ve JIS C5973
- FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 ve JIS C5973
- ST: TIA/EIA, FOCIS2, GR-326, IEC61754-2 ve JIS C5973
- E2000: IEC61754-15
Mevcut Elyaf Çeşitleri
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM1 62,5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optik Özellikler
Ekleme Kaybı (MTP) - IEC 61300-3-34
Tekli mod (APC 8 derece cilalı):Standart kayıp: ≤0,75dB(maks), ≤0,50dB(Tipik); Süper Düşük kayıp: ≤0,35dB(maks), ≤0,20dB(Tipik)
Çok modlu (PC Düz cila):Standart kayıp: ≤0,6dB(maks), ≤0,50(Tipik); Süper Düşük kayıp: ≤0,35dB(maks), ≤0,20dB(Tipik)
Ekleme Kaybı (LC/SC/FC/ST) - IEC 61300-3-6
Tek mod (APC 8 derece cilalı):≤0,3dB
Çok modlu (PC Düz cila):≤0,3dB
İade Kaybı
MTP Tekli Mod (APC 8 derece cilalı):≥60dB
MTP Çok Modlu (PC Düz cila):≥25dB
LC/SC/FC/ST:APC≥60dB; UPC≥50dB; Çok modlu ≥35dB
Performans Özellikleri
- Dayanıklılık:<0,3dB tipik değişim (200 eşleşme)
- Değiştirilebilirlik:≤0,2dB
- Ekleme-Çekme Testi:500 kez, IL<0,5dB
- Çekme mukavemeti:>70N
- Çalışma Sıcaklığı (Tek Modlu APC):-40°C ila +85°C
Temel Özellikler
- Düşük ekleme kaybı, yüksek geri dönüş kaybı
- 4, 8, 12 ve 24 fiber sonlandırmayı destekleyen MT tabanlı Çoklu Fiber Konektör
- Fiberin toplu sonlandırılması için ekonomik çözüm
- Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır
- Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur
- Fiber tipini, cila tipini ve konnektör derecesini ayırt etmek için renk kodlu muhafazalar
- Mükemmel tekrarlanabilirlik ve değiştirilebilirlik
Ürün Avantajları
- Yüksek Kalite:Fabrikada önceden sonlandırılmış, test edilmiş ve dokümantasyon ve kalite kontrol için test raporlarıyla birlikte paketlenmiştir
- Alan Verimliliği:Küçük çaplar kablo hacmini azaltır ve veri merkezlerinde iklimlendirme koşullarını iyileştirir
- Zaman Tasarrufu:Tak ve çalıştır tasarımı kurulum süresini önemli ölçüde azaltır
Uygulamalar
100GBASE-SR10 CXP/CFP Ara Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi uygulamaları için tasarlanmıştır. 10/40/100G yüksek yoğunluklu veri merkezi ortamları için optimize edilmiştir. Bu 24 Fiber kablo demeti kablosu, (12) SFP+'yi bir MTP adaptör paneline ve MTP hattına bağlamak için kullanılır.
Birincil uygulama alanları şunları içerir:
- Yüksek yoğunluklu veri merkezi ortamları
- Binaya kadar fiber kurulumları
- Fiber optik ekipman içindeki dahili bağlantılar
Tüm MTP Konektörleri Senko/Nissin/Sumitomo'dan temin edilmektedir.
İlgili Ürünler
Zion Communication'ın Sıcak MTP-LC Düz Kablo Demeti Kabloları şunları içerir:
| Ürün Kodu |
Tanım |
| 7236037 ZCM11A12HIA |
8F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236038 ZCM11A22HIA |
12F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236039 ZCM11A52HIA |
24F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236040 ZCM11A17HAA |
8F MPO OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236041 ZCM11A27HAA |
12F MPO OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236042 ZCM11A57HAA |
24F MPO OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236043 ZCM11A18HMA |
8F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236044 ZCM11A28HMA |
12F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236045 ZCM11A58HMA |
24F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236046 ZCM21A12HIA |
8F MTP SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236047 ZCM21A22HIA |
12F MTP SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236048 ZCM21A52HIA |
24F MTP SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236049 ZCM21A17HAA |
8F MTP OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236050 ZCM21A27HAA |
12F MTP OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236051 ZCM21A57HAA |
24F MTP OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236052 ZCM21A18HMA |
8F MTP OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236053 ZCM21A28HMA |
12F MTP OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
| 7236054 ZCM21A58HMA |
24F MTP OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları |
Bağlantı Yöntemleri ve Polarite
Üç bağlantı yöntemi, uygun MPO/MTP polaritesinin korunmasına yardımcı olur:
MTP - 24 x LC Simpleks Yapı - Tip 1
MTP - 12 x LC Dubleks Yapı - Tip 2 - Tip A
MTP - 12 x LC Dubleks Yapı - Tip 2 - Tip B
MTP - 12 x LC Dubleks Yapı - Tip 2 - Tip C
MTP - MTP için Polarite - 12 x Uniboot LC Yapısı - Tip 3
Malzeme Detayları
Ambalaj Bilgileri
Standart ambalaj, varsayılan olarak OMC tarafından etiketlenmiş ve işaretlenmiş fiber optik kabloyu içerir.
Standart karton boyutları:
- 34*22*15cm
- 44*34*24cm
- 54*39*34cm
Karton seçimi miktara bağlıdır. Özel ambalaj mevcuttur.
OEM/ODM Hizmetleri
Özelleştirme seçenekleri şunları içerir:
- Kablo rengi, baskı ve kılıf malzemesi
- Bağlayıcı renk özelleştirmesi
- OEM Etiketi, tanımlama halkaları, kablo etiketleri
- Özel kutular ve nakliye işaretleri
- Farklı kalite seviyeleri mevcut
