| Menşe yeri: | Çin |
|---|---|
| Marka adı: | HELLOSIGNAL® OR OEM |
| Min sipariş miktarı: | 50 PARÇA |
| Ambalaj bilgileri: | 10 Adet / Poşet |
| Teslim süresi: | Depozitoyu aldıktan sonra normalde 25 gün. |
| Ödeme koşulları: | T/T |
| Yetenek temini: | limit yok |
| dayanıklılık: | <0,3dBtipik değişiklik, 200 çiftleşme | Değiştirilebilirlik: | ≤0.2dB |
|---|---|---|---|
| Tak-Çek Testi: | 600 katın üzerinde, IL＜0.5dB | Gerilme direnci: | >70N |
| Çalışma Sıcaklığı (℃): | -40 ila + 85°C | ||
| Vurgulamak: | 2.0mm MTP Fiber Optik Kablo,Düz MTP - LC Kablo Demeti Kabloları |
||
| Zion Kodu | Siyon Tanımı | |||||||

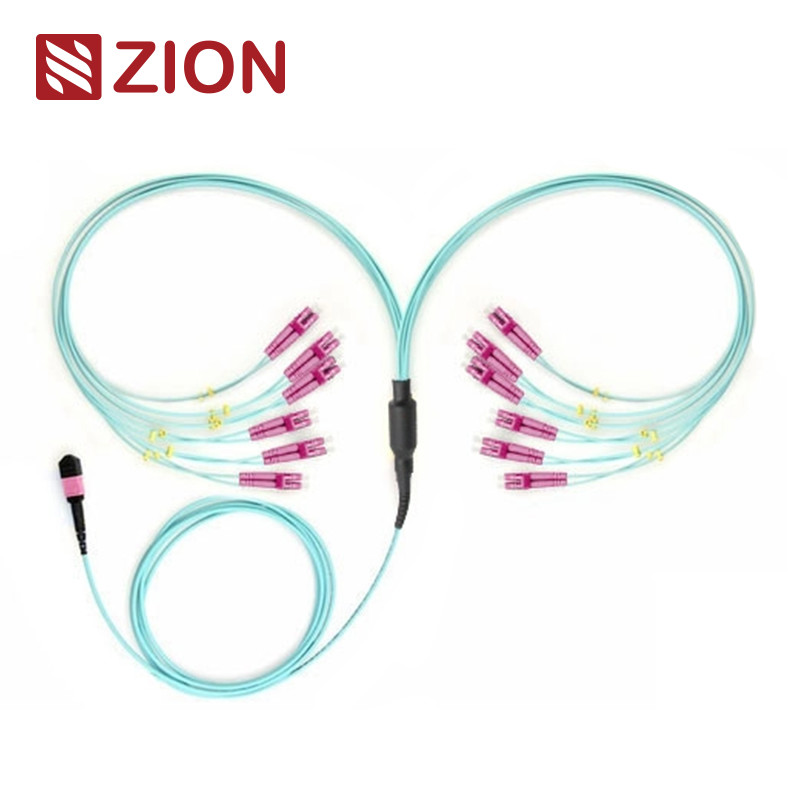

| ZCM21A57HAAX | 24F MTP OM3 Fiber Optik MTP-LC 2.0mm Düz Kablo Demeti Kabloları | |||||||
| MTP konektörü, bir tür fiber konektördür.MTP (Multi-Fiber Push On), çok çekirdekli bir fiber bağlantı tipidir.MTP yüksek yoğunluklu fiber ön bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarının uygulanmasında, binaya fiber optik uygulamasında ve optik cihaz gibi optik alıcı-verici ekipmanın içindeki dahili bağlantı uygulamalarında kullanılmaktadır. , 40G, 100G, QSFP+. | ||||||||
| MTP konektör tipleri, EIA/TIA-604-5 düzenlemelerine göre ayırt edilir: damar numaraları (dizi numarası), erkek kafa (Erkek, Dişi), polarite (PC veya APC). | ||||||||
| 24 çekirdekli MTP Dişi - 12 LC Dubleks ( 12xLC uniboot;24 LC Simplex) 24F MTP- LC/SC/FC/ST Düz kablo demeti Kablolar, her iki uçta da MTP ve LC/SC/FC/ST konnektörü ile sonlandırılır.bu 24 adet (LC uniboot için 12 adet; 24 LC Simplex) çıkış kabloları, 40G QSFP+ PLR4 ila 10G SFP+ LR optik doğrudan bağlantı ve yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.aynı uzunluğa sahip.Alan tasarrufuna ihtiyaç duyan ve kablo yönetimi sorunlarını azaltan veri merkezlerinde yüksek yoğunluklu fiber yama için özel olarak tasarlanmıştır. |
||||||||
| 100GBASE-SR10 CXP/CFP Ara Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış 24F MTP- LC/SC/FC/ST Düz kablo demeti Kabloları.10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.Bu 24 Fiber kablo demeti, (12) SFP+'yi bir MTP adaptör paneline ve MTP ana hattına bağlamak için kullanılır. | ||||||||
Konnektörlerin Endüstriyel Standardı:
| Bağlayıcı | Referans | Konut Detayları | ||||||
| MTP Tekli mod | ÇED/TIA-604-5 | SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MTP) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MTP) |
||||||
| MTP Çoklu Mod | ÇED/TIA-604-5 | OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MTP) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MTP) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MTP) |
||||||
| IEC Standardı IEC-61754-7'yi karşılar;IEC61755, Telcordia GR-1435-CORE, JIS C5982;TIA-604-5(FOCIS5) uyumlu TIA-568-C uyarınca yapısal kablolama | ||||||||
| 10G Fiber Kanal Uyumlu | ||||||||
| 40G ve 100G IEEE 802.3 |
Diğer konektörlerin Endüstriyel Standardı:
| SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 ve JIS C5973 | ||||||||
| LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 ve JIS C5973. | ||||||||
| FC: ÇED /TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 ve JIS C5973 | ||||||||
| ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 ve JIS C5973 vb. | ||||||||
| E2000: IEC61754-15 |
İçin uygun
| G657A1 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| G657A2/B2 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| G657B3 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 | ||||||||
| OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000 |
Optik Özellikler:
| Özel öğeler. | Tekli mod (APC 8 derece cilalı) | Çok modlu (PC Düz cila) | ||||||
| ekleme kaybı (MTP) (IEC 61300-3-34) |
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik) |
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik) |
||||||
| Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| İade kaybı(MTP) | ≥60dB(8 derece parlatma) | ≥25dB | ||||||
| Geri dönüş kaybı(LC/SC/FC/ST) | APC≥60dB;UPC≥50dB | ≥35dB | ||||||
| dayanıklılık | <0,3dB tipik değişiklik, 200 eşleşme | |||||||
| Değiştirilebilirlik | ≤0.2dB | |||||||
| Tak-Çek Testi | 600 katın üzerinde, IL＜0,5 dB | |||||||
| Gerilme direnci | >70N | |||||||
| Çalışma Sıcaklığı (℃) | ·-40 ila + 85°C | |||||||
Özellikler:
| Düşük ekleme kaybı, yüksek geri dönüş kaybı | ||||||||
| MT tabanlı Çoklu Fiber Konnektör, 4,8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri | ||||||||
| Fiber toplu sonlandırma için ekonomik çözüm | ||||||||
| Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır | ||||||||
| Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur | ||||||||
| Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur | ||||||||
| Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi |
MPO/MTP Yama kablosunun/ana kablonun esası genellikle şunları içerir:
| Yüksek kalite—MPO/MTP Yama kablosu/ana hat kabloları fabrikada önceden sonlandırılır, test edilir ve test raporlarıyla birlikte paketlenir.Bu raporlar, uzun vadeli dokümantasyon ve kalite kontrol işlevi görür. | ||||||||
| Azalan kablo hacmi—MPO/MTP Bağlantı kablosu/ana hat kablolarının çok küçük çapları vardır, bu da kablo hacmini azaltır ve veri merkezlerindeki iklimlendirme koşullarını iyileştirir | ||||||||
| Zaman kazandıran—Özel tak ve çalıştır tasarımıyla, MPO/MTP Yama kablosu/ana hat kabloları dahil edilebilir ve hemen takılabilir. Kurulum süresinin kısalmasına büyük ölçüde yardımcı olur. |
Başvuru:
| 100GBASE-SR10 CXP/CFP Ara Bağlantı Çözümü, 100GBASE-LR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış 24F MTP- LC/SC/FC/ST Düz kablo demeti Kabloları.10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir. Bu 24 Fiber kablo demeti kablosu, (12) SFP+'yi bir MTP adaptör paneline ve MTP ana hattına bağlamak için kullanılır | ||||||||
| OMC'nin tüm MTP Konnektörleri Senko/Nissin/Sumitomo'dandır.MTP Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo tertibatıdır. | ||||||||
| Yüksek yoğun derece ortamına sahip Veri Merkezi uygulaması | ||||||||
| Binaya fiber optik | ||||||||
| Fiber ekipmanda dahili konektör uygulaması. |
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Zion Communication'ın Sıcak MTP-LC Düz Kablo Demeti Kabloları
| Zion Kodu | Siyon Tanımı | |||||||
| 7236037 | ZCM11A12HIAX | 8F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236038 | ZCM11A22HIAX | 12F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236039 | ZCM11A52HIAX | 24F MPO SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236040 | ZCM11A17HAAX | 8F MPO OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236041 | ZCM11A27HAAX | 12F MPO OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236042 | ZCM11A57HAAX | 24F MPO OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236043 | ZCM11A18HMAX | 8F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236044 | ZCM11A28HMAX | 12F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236045 | ZCM11A58HMAX | 24F MPO OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236046 | ZCM21A12HIAX | 8F MTP SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236047 | ZCM21A22HIAX | 12F MTP SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236048 | ZCM21A52HIAX | 24F MTP SM Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236049 | ZCM21A17HAAX | 8F MTP OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236050 | ZCM21A27HAAX | 12F MTP OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236051 | ZCM21A57HAAX | 24F MTP OM3 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236052 | ZCM21A18HMAX | 8F MTP OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236053 | ZCM21A28HMAX | 12F MTP OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| 7236054 | ZCM21A58HMAX | 24F MTP OM4 Fiber Optik MPO-LC 2.0mm Düz Kablo Demeti Kabloları | ||||||
| Bağlayıcı | Fiber Kanal | |||||||
Üç Bağlantı Yöntemi, Doğru MPO/MTP Polaritesini Korumaya Yardımcı Olur
MTP –24 x LC Simplex yapı-Tip 1
MTP ––12 x LC Dubleks yapı-Tip 2-Tip A
MTP –12 x LC Dubleks yapı-Tip 2-Tip B
MTP –12 x LC Dubleks yapı-Tip 2-Tip C
MTP –MTP için Polarite –12 x Uniboot LC yapısı-Tip 3
Malzeme detayları
Ambalajlama
| Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir. | ||||||||
Sizin için OEM/ODM hizmeti
| 1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi | ||||||||
| 2. OEM Etiketi, Kimlik halkası, kablo etiketi,kutu, nakliye işaretleri | ||||||||
| 3. Farklı kalite Düzeyi. |
