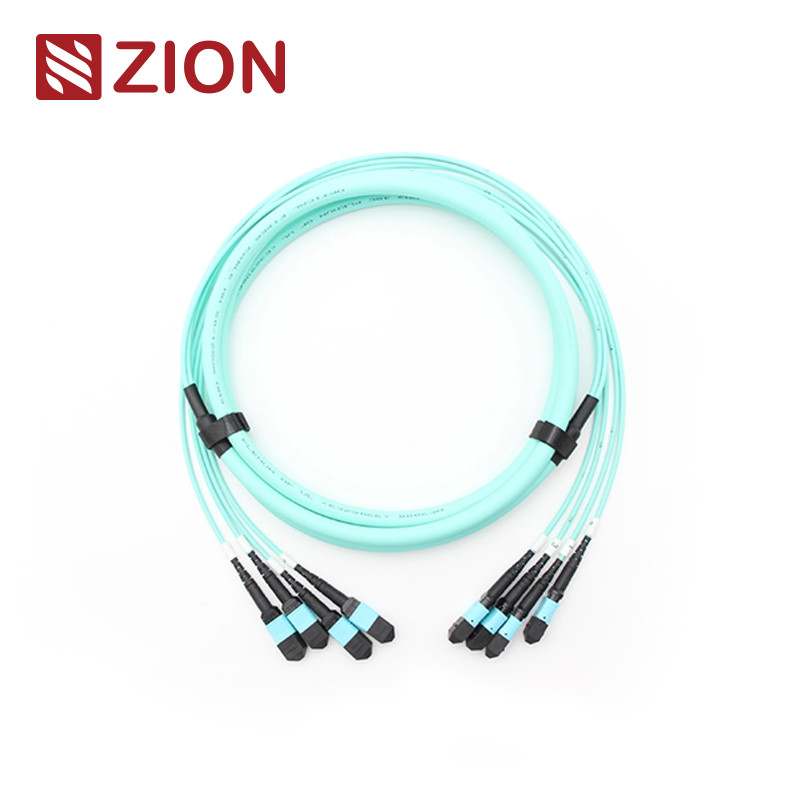

48F(4x12) MPO OM3 Fiber Optik Dönüş Kablosu

Zion Kodu ve Açıklaması

Zion Kodu: ZCM12C7HIAX
Zion Tanımı:(4*12)48F MPO OM3 Fiber Optic Turnk Kablosu

MPO konektörü bir fiber konektör türüdür.MPO yüksek yoğunluklu fiber öncesi bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarında kullanılmaktadır., binaya optik fiber uygulaması ve optik alıcı ekipmanları içindeki iç bağlantı uygulamaları, örneğin optik cihaz, 40G, 100G, QSFP +.

MPO konektör türleri IEC 61754-7 yönetmeliklerine göre ayrılır: çekirdek numaraları (seçim numarası), erkek baş (Erkek, Dişi), kutupluk (PC veya APC).

24F-144F MPO/MTP TRUNK CABLE, her iki ucunda da MPO/MTP konektörü ile sonlandırılır.Patch kablosu / gövde kablosu 12 adet, 24, 48,6072.96,144fibers. 10/40/100Gbps'e kadar veri merkezi çözümlerini destekliyor. Tipik olarak kasetler, paneller veya sağlam MPO / MTP fan-out'ları birbirine bağlamak için kabul edilirler,ve veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablosunun hızlı bir şekilde dağıtılmasını kolaylaştırmak. Ayrıca, MPO / MTP aynı zamanda çok esneklik ve rahatlık sağlar patch panellerde konektör tarzını değiştirmek zorunda kaldığınızda. Kablo gövde konektör değiştirmek yerine,Sadece yeni bir kaset kurmak yeni konektör stili ile patch panelinin çapraz bağlantı tarafında.

Bağlantılar “Endüstriyel Standart”

MPO Tek ModReferans:IEC 61754-7

MPO Tek ModKonaklama ayrıntıları:SM APC: Yeşil konektörler + siyah bot (Standard Loss MPO)
SM APC: Sarı bağlantılar+siyah bot (Süper düşük kaybı MPO)

MPO MultimodeReferans:IEC 61754-7

MPO MultimodeKonaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard&Super düşük kaybı MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)

• IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
• 10G Fiber Kanalı Uyumlu
• 40G ve 100G IEEE 802.3

Optik Özellikler

Ekleme Kaybı (MPO) ((IEC 61300-3-34)Tek mod (APC)8 derece cilalanmış):Standart kayıp:≤0.75dB ((max), ≤0.50dB ((tipik);Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)

Ekleme Kaybı ((MPO)) ((IEC 61300-3-34)Multimode (PC)Yassı cilalama):Standart kayıp:≤0.6dB (max), ≤0.50 (tipik); Süper Düşük kayıp:≤0.35dB (max), ≤0.20dB (tipik)

Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Tek mod (APC 8 derece cilalı):≤0.3dB

Ekleme kaybı ((LC/SC/FC/ST)) ((IEC 61300-3-6)Multimod (PC Düz cila):≤0.3dB

Geri dönüş kaybı (MPO)Tek mod (APC)8 derece cilalanmış):≥60dB(8 derecelik cilalama)

Geri dönüş kaybı (MPO)Multimode (PC)Yassı cilalama):≥25dB

Geri dönüş kaybı ((LC/SC/FC/ST):APC≥60dB; UPC≥50dB

Geri dönüş kaybı ((LC/SC/FC/ST):≥35dB

Dayanıklılık:<0.3dB tipik değişim (200 çiftleşme)

Değişkenlik.: ≤0.2dB

Gir-çek testi: 500 kat, IL- Evet.0.5dB

Çekim gücü:> 70N

Çalışma sıcaklığıTek mod (APC):-40°C ila +85°C

Özellikleri

• Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
• MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
• Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
• Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
• Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcuttur
• Fiber türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için mevcut olan renkli kodlanmış korumalar
• Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi

Uygulama

12F MPO- LC/SC/FC/ST 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezi için tasarlanmış düz bağ kabloları. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
Tüm OMC'nin MPO Bağlayıcıları Senko / Nissin / Sumitomo'dan. MPO Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo montajıdır.

• Yüksek yoğunluk derecesi ortamı ile Veri Merkezi uygulaması
• Binaya optik fiber
• Fiber ekipmanlarında iç bağlantı uygulaması.

İsimlendirme Kuralları ve Sipariş Onay Bilgisi:

Senko MPO için Pull Tab'e bas

24F-144F MPO/MTP gövde kablosu

Ürünler Malzemeler Kablo

Bağlantı Fiber Kanalı

Not: Kadın konektör erkek konektör tipiyle bağlanmalıdır.

MPO-MPO 12F Trunk kablosu çizimi.

Üç Bağlantı Yöntemi Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur

Çünkü 24F-144F MPO/MTP gövde kablosunun birim konektörü 12F MPO/MTP, yani tek 12F ile aynı kutuplukta.
MPO/MTP kablosu.

Malzeme ayrıntıları

Zion İletişim'in sıcak MPO/MTP gövde kablosu

• 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fiber Optic Turnk Kablosu
• 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fiber Optic Turnk Kablosu
• 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fiber Optic Turnk Kablosu
• 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fiber Optic Turnk Kablosu
• 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Fiber Optic Turnk Kablosu
• 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Fiber Optic Turnk Kablosu

Paketleme

Bu kolay alınan ve iyi korunan fiber optik kablo paketi OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir.

Standart karton boyutu: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Hangi kartonun kullanılacağı malların Kty'sine bağlıdır.

Paketleme özelleştirilebilir.

Sizin için OEM / ODM hizmeti

• Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantıların rengi
• OEM Etiketi, Kimlik halkaları, kablolar etiketi,Kutu, nakliye işaretleri
• Farklı kalite düzeyleri.
