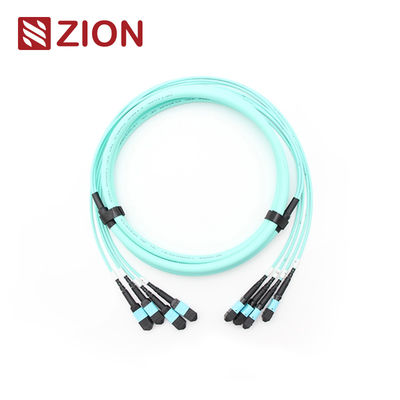

48F (4x12) MPO OM3 Fiber Optic Trunk Kablosu
(4*12) 48F MPO OM3 Fiber Optic Trunk Kablosu
Zion Kodu ve Açıklaması
Zion Kodu:ZCM12C7HIAX
Zion Açıklama:(4*12) 48F MPO OM3 Fiber Optic Trunk Kablosu
MPO konektörü, yüksek yoğunluklu ortamlar için tasarlanmış bir çok fiberli konektör türüdür.ve 40G'yi destekleyen optik alıcı ekipmanları içindeki iç bağlantılar, 100G ve QSFP+ teknolojileri.
MPO konektör türleri, IEC 61754-7 yönetmeliklerine göre çekirdek sayısına, cinsiyete (Erkek/Dişi) ve kutupluk (PC veya APC) göre ayrılır.
24F-144F MPO/MTP gövde kabloları her iki ucunda MPO/MTP konektörleri ile sonlandırılır. Bu kablolar MPO/MTP modüllerini kalıcı bağlantılar olarak birbirine bağlar ve 12, 24, 48, 60, 72, 96ve 144 lif, 10/40/100Gbps'e kadar hızları destekleyen veri merkezi çözümleri.
Bağlantılar Endüstriyel Standart
MPO Tek Mod
Referans:IEC 61754-7
Konaklama ayrıntıları:SM APC: Yeşil bağlantılar + siyah bot (Standard Loss MPO)
SM APC: Sarı bağlantılar + siyah bot (Süper düşük kaybı MPO)
MPO Multimode
Referans:IEC 61754-7
Konaklama ayrıntıları:OM1&OM2 PC: Beige konektörler + siyah bot (Standard Loss MPO)
OM3&OM4 PC: Aqua konektörleri + siyah bot (Standard & Super düşük kaybı MPO)
OM3&OM4 PC: Heather Violet konektörleri + siyah bot (Standard kaybı MPO)
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3
Optik Özellikler
| Parametreler |
Spesifikasyon |
| Ekleme kaybı (MPO) Tek mod (APC 8 derece cilalanmış) |
Standart kayıp: ≤0.75dB (max), ≤0.50dB (tipik)
Super Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik) |
| Ekleme Kaybı (MPO) Multimode (PC Düz cila) |
Standart kayıp: ≤0.6dB ((max), ≤0.50 ((tipik)
Super Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik) |
| Ekleme kaybı (LC/SC/FC/ST) Tek mod (APC 8 derece cilalanmış) |
≤0.3dB |
| Ekleme kaybı (LC/SC/FC/ST) Multimod (PC Flat Polish) |
≤0.3dB |
| Geri dönüş kaybı (MPO) Tek mod (APC 8 derece cilalanmış) |
≥60dB ((8 derece cilalama) |
| Dönüş Kaybı (MPO) Multimode (PC Flat Polish) |
≥25dB |
| Değerlendirilmiş değerler, değerlendirilmiş değerler ile hesaplanır. |
APC≥60dB; UPC≥50dB |
| Dayanıklılık |
<0.3dB tipik değişim (200 çiftleşme) |
| Değişkenlik |
≤0.2dB |
| Gir-çek testi |
500 kere, IL<0.5dB |
| Çekim gücü |
> 70N |
| Çalışma sıcaklığı Tek mod (APC) |
-40°C ila +85°C |
Özellikleri
- Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
- MT tabanlı çoklu fiber bağlantısı, 4,8,12 ve 24 fiber konektör terminalleri ve montajları
- Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
- Düşük kaybı ve standart kaybı SM ve MM uygulamaları için tasarlanmıştır
- Sağlam yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri mevcuttur
- Fiber türünü, cila türünü ve/veya bağlantı kalitesini ayırt etmek için mevcut olan renk kodlu korumalar
- Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi
Uygulama
12F MPO-LC/SC/FC/ST 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezleri için tasarlanmış düz bağ kabloları. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
OMC'nin tüm MPO Bağlayıcıları Senko/Nissin/Sumitomo'dan. MPO Fiber Patch Cord üç ana alanda kullanılır:
- Yüksek yoğunluklu ortamlı Veri Merkezi uygulaması
- Binaya optik fiber
- Fiber ekipmanlarındaki iç bağlantı uygulaması
İsimlendirme Kuralları ve Sipariş Onay Bilgisi
Senko MPO için Pull Tab'e bas
24F-144F MPO/MTP gövde kablosu
Ürünler Malzemeler - Kablo
Bağlantı ve Fiber Kanalı
Not:Kadın konektör erkek konektör tipine bağlanmalıdır.
MPO-MPO 12F gövde kablosunun çizimi
| Toplam uzunluk (L) (m) |
Tolerans uzunluğu (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < l |
+0,5% x L/-0 |
Üç Bağlantı Yöntemi Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur
24F-144F MPO/MTP gövde kablosunun birim konektörü 12F MPO/MTP olduğundan, tek bir 12F MPO/MTP gövde kablosuyla aynı kutupluklara sahiptir.
Malzeme Ayrıntıları
Zion İletişim'in Sıcak MPO/MTP Kablosu
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Fiber Optic Trunk Kablosu
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Fiber Optic Trunk Kablosu
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fiber Optic Trunk Kablosu
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Fiber Optic Trunk Kablosu
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Fiber Optic Trunk Kablosu
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Fiber Optic Trunk Kablosu
Paketleme
Bu kolayca kullanılabilir ve iyi korunan fiber optik kablo paketi, varsayılan olarak OMC tarafından etiketlenmiş ve işaretlenmiştir. Standart karton boyutları: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm.Karton seçimi mal miktarına bağlıdırÖzel ambalaj mevcut.
OEM/ODM hizmeti
Kişiselleştirme seçenekleri şunları içerir:
- Kablo rengi, baskı kelimesi, kablo kabuğunun malzemesi, bağlantının rengi
- OEM Etiketi, Kimlik halka, kablo etiketi, kutu, nakliye işaretleri
- Farklı kalite seviyeleri
