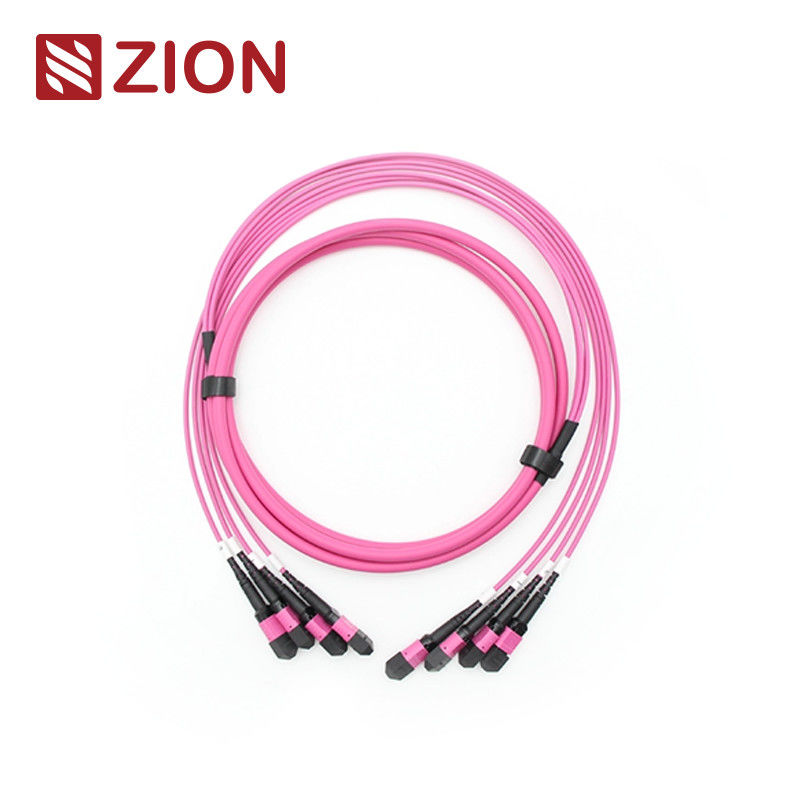

48F MPO OM4 Fiber Optic Trunk Kablosu
(4×12) 48F MPO OM4 Fiber Optic Trunk Kablosu
Zion Kodu:ZCM12C8HIAX
Zion Açıklama:(4×12) 48F MPO OM4 Fiber Optic Trunk Kablosu
MPO konektörü, yüksek yoğunluklu ortamlar için tasarlanmış çoklu fiberli bir konektördür.ve 40G'yi destekleyen optik alıcı ekipmanları içindeki iç bağlantılar, 100G ve QSFP+ teknolojileri.
MPO konektör türleri, çekirdek sayısına, cinsiyete (erkek/kadın) ve cilalama türüne (PC veya APC) göre IEC 61754-7 standartlarına göre sınıflandırılır.
Ürün Genel Görünümü
24F-144F MPO/MTP gövde kabloları, her iki ucunda da MPO/MTP konektörleri ile sonlandırılır ve MPO/MTP modülleri arasında kalıcı bağlantılar oluşturur. 12, 24, 48, 60, 72, 96 ve 144 fiber konfigürasyonlarında mevcuttur.Bu kablolar veri merkezi çözümleri için 10/40/100Gbps'e kadar hızları destekler..
Bağlantı Endüstriyel Standartları
MPO Tek Mod Referansı:IEC 61754-7
MPO Single Mode Konutları:SM APC: Yeşil bağlantılar+siyah boot (Standard Loss MPO); Sarı bağlantılar+siyah boot (Super Low Loss MPO)
MPO Multimode Referansı:IEC 61754-7
MPO Multimode Konut Ayrıntıları:OM1&OM2 PC: Beige bağlantıları+siyah bot; OM3&OM4 PC: Aqua bağlantıları+siyah bot; OM3&OM4 PC: Heather Violet bağlantıları+siyah bot
- IEC Standartı IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) uyumlu
- TIA-568-C için yapılandırılmış kablolama
- 10G Fiber Kanalı Uyumlu
- 40G ve 100G IEEE 802.3 uyumlu
Optik Özellikler
Ekleme kaybı (MPO) Tek mod (APC 8 derece cilalanmış):Standart kayıp: ≤0.75dB ((max), ≤0.50dB ((tipik); Süper Düşük kayıp: ≤0.35dB ((max), ≤0.20dB ((tipik)
Ekleme Kaybı (MPO) Multimod (PC Düz cila):Standart kayıp: ≤0.6dB (max), ≤0.50 (tipik); Süper Düşük kayıp: ≤0.35dB (max), ≤0.20dB (tipik)
Geri dönüş kaybı (MPO) Tek mod (APC 8 derece cilalı):≥60dB
Dönüş Kaybı (MPO) Multimode (PC Düz cila):≥25dB
Dayanıklılık:<0.3dB tipik değişim (200 çiftleşme)
Değişkenlik:≤0.2dB
Gir-çek testi:500 kez, IL <0,5dB
Çekim gücü:> 70N
Çalışma sıcaklığı tek mod (APC):-40°C ila +85°C
Temel Özellikler
- Düşük yerleştirme kaybı, yüksek geri dönüş kaybı
- MT tabanlı çoklu fiber bağlantısı, 4, 8, 12 ve 24 fiber bitiş noktası
- Fibrelerin kitlesel olarak imha edilmesi için ekonomik çözüm
- Düşük kayıp ve standart kayıp tek moda ve multimoda uygulamalar için tasarlanmıştır
- Kablosuz yuvarlak kablo, oval kablo ve çıplak kurdele seçenekleri
- Fiber türünü kolayca tanımlamak için renkli kodlanmış korumalar
- Mükemmel tekrar edilebilirlik ve değişkenlik
Başvurular
12F MPO-LC/SC/FC/ST düz kemer kabloları, 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 ve yüksek yoğunluklu veri merkezleri için tasarlanmıştır. 10/40/100G yüksek yoğunluklu veri merkezi uygulamaları için optimize edilmiştir.
- Yüksek yoğunluklu ortamlara sahip veri merkezi uygulamaları
- Fiber-to-the-building tesisatları
- Fiber ekipmanlarındaki iç bağlantı uygulamaları
İsimlendirme Kuralları ve Düzenleme Onaylaması
Senko MPO için Pull Tab'e bas
Ürün malzemeleri - Kablo
Bağlantı ve Fiber Kanalı
Not:Kadın konektörler erkek konektör türlerine bağlanmalıdır.
MPO-MPO 12F gövde kablosunun çizimi
Toplam Uzunluk Toleransı:0
11040MTP/MPO kutupluğu için üç bağlantı yöntemi
24F-144F MPO/MTP gövde kablosunun birim bağlantısı 12F MPO/MTP olup, tek 12F MPO/MTP gövde kabloları ile aynı kutupluğu korur.
Malzeme Ayrıntıları
Zion İletişim Sıcak MPO/MTP Kabloları
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Fiber Optic Trunk Kablosu
- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Fiber Optic Trunk Kablosu
- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Fiber Optic Trunk Kablosu
- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Fiber Optic Trunk Kablosu
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Fiber Optic Trunk Kablosu
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Fiber Optic Trunk Kablosu
Paketleme
Bu kolay kullanılabilir ve iyi korunan fiber optik kablo paketi, varsayılan olarak OMC tarafından etiketlenmiş ve işaretlenmiştir.Karton seçimi miktarına bağlıdırÖzel ambalaj mevcut.
OEM/ODM Hizmetleri
- Özel kablo rengi, baskı, ceket malzemesi ve bağlantı renkleri
- OEM etiketleme, kimlik halkaları, kablo etiketleri, kutular ve nakliye işaretleri
- Farklı kalite seviyeleri mevcuttur
