MTP konektörü, bir tür fiber konektördür.MTP (Multi-Fiber Push On), çok çekirdekli bir fiber bağlantı tipidir.MTP yüksek yoğunluklu fiber ön bağlantı sistemi şu anda esas olarak veri merkezlerinin yüksek yoğunluklu ortamlarının uygulanmasında, binaya fiber optik uygulamasında ve optik cihaz gibi optik alıcı-verici ekipmanın içindeki dahili bağlantı uygulamalarında kullanılmaktadır. , 40G, 100G, QSFP+.
MTP konektör tipleri, EIA/TIA-604-5 düzenlemelerine göre ayırt edilir: damar numaraları (dizi numarası), erkek kafa (Erkek, Dişi), polarite (PC veya APC).
24F-144F MPO/MTP TRUNK KABLOSU, her iki uçta da MPO/MTP konnektörü ile sonlandırılır.MPO/MTP Yama kablosu/ana hat kabloları, MPO/MTP modüllerini kalıcı bir bağlantı olarak birbirine bağlar.Yama kablosu/ana hat kabloları 12, 24, 48,60,72 ,96,144 fiberlerle mevcuttur.10/40/100 Gbps veri merkezi çözümlerine kadar destek hızları.Tipik olarak kasetleri, panelleri veya sağlamlaştırılmış MPO/MTP çıkışlarını birbirine bağlamak ve veri merkezlerinde ve diğer yüksek fiber ortamlarında yüksek yoğunluklu omurga kablolarının hızlı dağıtımını kolaylaştırmak için kullanılırlar.Ayrıca MPO/MTP, bağlantı panellerindeki konektör stilini değiştirmeniz gerektiğinde çok fazla esneklik ve rahatlık sağlar.Kablo kanalındaki konektörü değiştirmek yerine, bağlantı panelinin çapraz bağlantı tarafına yeni konektör stiliyle yeni bir kaset takmanız yeterlidir.
Konnektörlerin Endüstriyel Standardı:
Bağlayıcı
Referans
Konut Detayları
MTP Tekli mod
ÇED/TIA-604-5
SM APC: Yeşil konektörler+siyah önyükleme (Standart Kayıp MTP) SM APC: Sarı konektörler+siyah önyükleme (Süper düşük kayıplı MTP)
MTP Çoklu Mod
ÇED/TIA-604-5
OM1&OM2 PC: Bej konektörler+siyah önyükleme (Standart Kayıp MTP) OM3&OM4 PC: Aqua konektörler+siyah önyükleme (Standart ve Süper düşük kayıplı MTP) OM3&OM4 PC: Heather Violet konektörler+siyah önyükleme (Standart kayıp MTP)
standart kayıp:≤0,75dB(maks), ≤0,50dB(Tipik) Süper Düşük kayıp:≤0,35dB(maks), ≤0,20dB(Tipik)
standart kayıp:≤0,6dB(maks), ≤0,50(Tipik) Süper Düşük kayıp:≤0,35dB(maks) , ≤0,20dB(Tipik)
Ekleme kaybı (LC/SC/FC/ST) (IEC 61300-3-6)
≤0.3dB
≤0.3dB
İade kaybı (MPO)
≥60dB(8 derece parlatma)
≥25dB
Geri dönüş kaybı(LC/SC/FC/ST)
APC≥60dB;UPC≥50dB
≥35dB
dayanıklılık
<0,3dBtipik değişiklik, 200 çiftleşme
Değiştirilebilirlik
≤0.2dB
Gerilme direnci
>70N
Tak-Çek Testi
600 katın üzerinde, IL<0,5 dB
Çalışma Sıcaklığı (℃)
·-40 ila + 85°C
Özellikler:
Düşük ekleme kaybı, yüksek geri dönüş kaybı
MT tabanlı Çoklu Fiber Konnektör, 4,8,12 ve 24 fiber konektör sonlandırmaları ve düzenekleri
Fiber toplu sonlandırma için ekonomik çözüm
Düşük kayıplı ve standart kayıplı SM ve MM uygulamaları için tasarlanmıştır
Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri mevcuttur
Fiber tipini, cila tipini ve/veya konektör derecesini ayırt etmek için renk kodlu muhafazalar mevcuttur
Tekrarlanabilirlik ve değiştirilebilirlik açısından iyi
Başvuru:
OMC'nin tüm MTP Konnektörleri Senko/Nissin/Sumitomo'dandır.MTP Fiber Patch Cord, genellikle üç alanda kullanılan bir tür yüksek yoğunluklu kablo tertibatıdır.
Yüksek yoğun derece ortamına sahip Veri Merkezi uygulaması
Binaya fiber optik
Fiber ekipmanda dahili konektör uygulaması.
Adlandırma Kuralları ve Sipariş Onay Bilgileri:
Senko MTP İçin İtmeli Çekmeli Tırnak

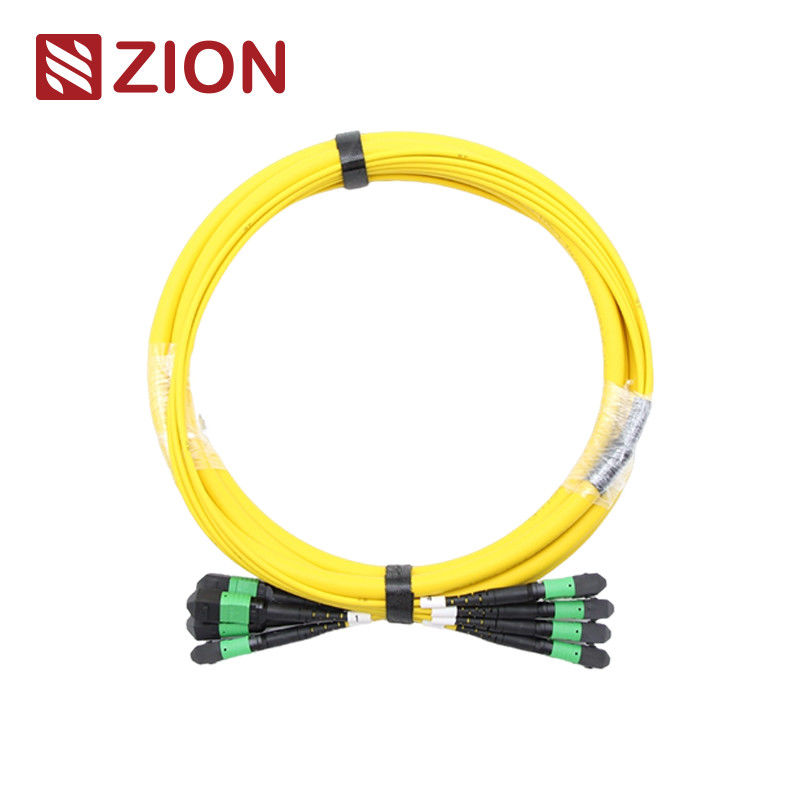

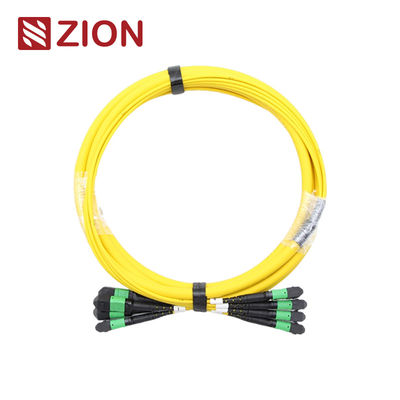

24F-144F MPO/MTP TRUNK KABLOSU
Ürünler Malzemeler-Kablo
Bağlayıcı
Fiber Kanal
Not: Dişi konnektörün erkek konnektör tipi ile bağlanması gerekir.
MTP-MTP 12F Trunk kablo çizimi.
Toplam Uzunluk(L)(m)
tolerans uzunluğu (cm)
0<L<1
+5/-0
1<L<10
+10/-0
10<L<40
+15/-0
40<L
+%0,5 x L/-0
Üç Bağlantı Yöntemi, Doğru MTP/MPO Polaritesini Korumaya Yardımcı Olur
24F-144F MPO/MTP gövde kablosunun birim konnektörü 12F MPO/MTP olduğundan, tek 12F ile aynı polariteye sahiptir. MPO/MTP gövde kablosu.
Malzeme detayları
Zion Communication'ın Sıcak MPO/MTP TRUNK KABLOSU
Zion Kodu
Siyon Tanımı
7236055
ZCM12C2HIAX
(4*12)48F MPO SM Fiber Optik Dönüş Kablosu
7236056
ZCM12C7HAAX
(4*12)48F MPO OM3 Fiber Optik Dönüş Kablosu
7236057
ZCM12C8HMAX
(4*12)48F MPO OM4 Fiber Optik Dönüş Kablosu
7236058
ZCM22C2HIAX
(4*12)48F MTP SM Fiber Optik Dönüş Kablosu
7236059
ZCM22C7HAAX
(4*12)48F MTP OM3 Fiber Optik Dönüş Kablosu
7236060
ZCM22C8HMAX
(4*12)48F MTP OM4 Fiber Optik Dönüş Kablosu
Ambalajlama
Bu kolayca alınan ve iyi korunan fiber optik kablo paketi, OMC tarafından varsayılan olarak etiketlenmiş ve işaretlenmiştir. Standart karton boyutu : 34*22*15 cm;44*34*24 cm;54*39*34cm .Hangi kartonun kullanılacağı mal miktarına bağlıdır.Ambalaj özelleştirilebilir.
Sizin için OEM/ODM hizmeti
1. Kablo rengi, baskı kelimesi, kablo kılıfının malzemesi, konektör rengi
Düşük ekleme kaybı · Geniş geçiş bandı · Yüksek kanal izolasyonu 1.02±0.05 mm HDPE · Yüksek stabilite ve güvenilirlik Modifiye Polietilen · Optik yolda epoksi içermeyen PET Folyo
