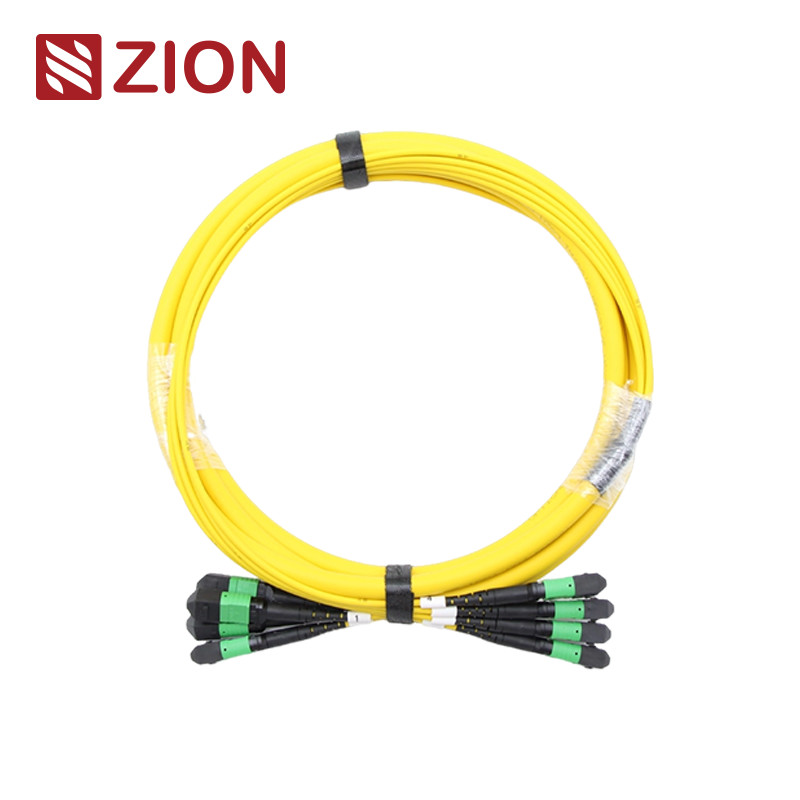

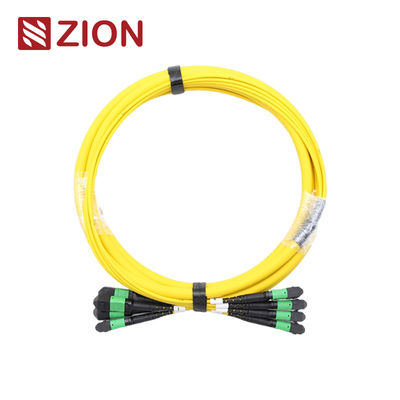

48F (4x12) MTP Tek Modlu Fiber Optik Trunk Kablo
Bu yüksek yoğunluklu (4*12)48F MTP Tek Modlu Fiber Optik Trunk Kablo, zorlu veri merkezi ve telekomünikasyon uygulamaları için güvenilir bağlantı sağlar.
Ürün Tanımlaması
Zion Kodu: ZCM22C2HIAX
Zion Açıklaması: (4*12)48F MTP SM Fiber Optik Trunk Kablo
MTP Konnektörüne Genel Bakış
MTP (Çok Fiberli Takmalı) konnektörü, veri merkezi ortamları, binaya fiber uygulamaları ve 40G, 100G ve QSFP+ teknolojilerini destekleyen optik alıcı-verici ekipmanlarındaki dahili bağlantılar için tasarlanmış yüksek yoğunluklu çok fiberli bir konnektör türüdür.
MTP konnektörleri, fiber sayısına, cinsiyetine (Erkek/Dişi) ve cilalama türüne (PC veya APC) göre EIA/TIA-604-5 standartlarına göre sınıflandırılır.
Trunk Kablo Özellikleri
24F-144F MPO/MTP trunk kabloları, her iki uçta MPO/MTP konnektörleri ile sonlandırılır ve MPO/MTP modülleri arasında kalıcı bağlantılar oluşturur. 12, 24, 48, 60, 72, 96 ve 144 fiber konfigürasyonlarında mevcuttur, bu kablolar 10/40/100Gbps'ye kadar veri merkezi çözümlerini destekler.
Bu trunk kablolar, kasetleri, panelleri veya sağlamlaştırılmış MPO/MTP fan-out'ları birbirine bağlayarak, veri merkezlerinde ve diğer yüksek fiber sayılı ortamlarda yüksek yoğunluklu omurga kablolamasının hızlı bir şekilde konuşlandırılmasını sağlar.
Endüstri Standartlarına Uygunluk
MTP Tek Modlu Referansı: EIA/TIA-604-5
MTP Tek Modlu Yuva Detayları: SM APC: Yeşil konnektörler+siyah çizme (Standart Kayıp MTP); Sarı konnektörler+siyah çizme (Süper düşük kayıp MTP)
MTP Çok Modlu Referansı: EIA/TIA-604-5
MTP Çok Modlu Yuva Detayları: OM1&OM2 PC: Bej konnektörler+siyah çizme; OM3&OM4 PC: Aqua konnektörler+siyah çizme; OM3&OM4 PC: Heather Violet konnektörler+siyah çizme
- IEC Standardı IEC-61754-7'ye uygundur; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) uyumlu
- TIA-568-C'ye göre yapılandırılmış kablolama
- 10G Fiber Kanal Uyumlu
- 40G ve 100G IEEE 802.3 uyumlu
Optik Performans Özellikleri
Ekleme Kaybı (MTP) - Tek Modlu (APC 8 derecelik cilalı):
Standart kayıp: ≤0.75dB(maks), ≤0.50dB(Tipik)
Süper Düşük kayıp: ≤0.35dB(maks), ≤0.20dB(Tipik)
Ekleme Kaybı (MTP) - Çok Modlu (PC Düz cilalı):
Standart kayıp: ≤0.6dB(maks), ≤0.50(Tipik)
Süper Düşük kayıp: ≤0.35dB(maks), ≤0.20dB(Tipik)
Ekleme Kaybı (LC/SC/FC/ST):
Tek mod (APC): ≤0.3dB
Çok mod (PC): ≤0.3dB
Geri Dönüş Kaybı (MTP) - Tek Modlu (APC): ≥60dB
Geri Dönüş Kaybı (MTP) - Çok Modlu (PC): ≥25dB
Dayanıklılık: <0.3dB tipik değişiklik (200 eşleşme)
Değiştirilebilirlik: ≤0.2dB
Takma-çekme Testi: 500 kez, IL <0.5dB
Çekme dayanımı: >70N
Çalışma Sıcaklığı - Tek Modlu: -40°C ila +85°C
Temel Özellikler
- Düşük ekleme kaybı, yüksek geri dönüş kaybı performansı
- 4, 8, 12 ve 24 fiber sonlandırmalı MT tabanlı Çok fiberli Konnektör
- Fiberin toplu sonlandırılması için ekonomik çözüm
- Düşük kayıp ve standart kayıp SM ve MM uygulamaları için tasarlanmıştır
- Sağlamlaştırılmış yuvarlak kablo, oval kablo ve çıplak şerit seçenekleri
- Kolay fiber türü ve cilalama türü tanımlaması için renk kodlu yuvalar
- Mükemmel tekrarlanabilirlik ve değiştirilebilirlik
Uygulamalar
OMC'nin Senko/Nissin/Sumitomo'dan MTP Konnektörleri şunlar için idealdir:
- Yüksek yoğunluklu veri merkezi ortamları
- Binaya fiber kurulumları
- Fiber optik ekipman içindeki dahili bağlantılar
Ürün Belgeleri
Senko MTP için İtme Çekme Sekmesi
Kablo Yapım Malzemeleri
Konnektör ve Fiber Kanal Yapılandırması
Not: Düzgün çalışma için dişi konnektörler erkek konnektör tipleriyle bağlanmalıdır.
MTP-MTP 12F Trunk Kablo Teknik Çizimi
Uzunluk Tolerans Özellikleri
| Toplam Uzunluk (L) (m) |
Uzunluk Toleransı (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0.5% x L/-0 |
MTP/MPO Polarite Bağlantı Yöntemleri
24F-144F MPO/MTP trunk kablosunun ünite konnektörü 12F MPO/MTP olduğundan, tek 12F MPO/MTP trunk kablolarıyla aynı polariteyi korur.
Malzeme Özellikleri
Popüler MPO/MTP Trunk Kablo Modelleri
- 7236055 ZCM12C2HIAX: (4*12)48F MPO SM Fiber Optik Trunk Kablo
- 7236056 ZCM12C7HAAX: (4*12)48F MPO OM3 Fiber Optik Trunk Kablo
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Fiber Optik Trunk Kablo
- 7236058 ZCM22C2HIAX: (4*12)48F MTP SM Fiber Optik Trunk Kablo
- 7236059 ZCM22C7HAAX: (4*12)48F MTP OM3 Fiber Optik Trunk Kablo
- 7236060 ZCM22C8HMAX: (4*12)48F MTP OM4 Fiber Optik Trunk Kablo
Ambalaj Bilgileri
Tüm fiber optik kablolar OMC tarafından standart olarak etiketlenir ve işaretlenir. Mevcut karton boyutları arasında 34*22*15 cm, 44*34*24 cm ve 54*39*34 cm bulunur ve sipariş miktarına göre seçilir. Özel ambalaj seçenekleri mevcuttur.
OEM/ODM Hizmetleri
Özelleştirme seçenekleri şunları içerir:
- Kablo rengi, baskı ve ceket malzemesi
- OEM Etiketleri, tanımlama halkaları, kablo etiketleri, kutular ve nakliye işaretleri
- Belirli gereksinimleri karşılamak için farklı kalite seviyeleri
