Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel

Temel bilgi
Menşe yeri: Çin
Marka adı: HELLOSIGNAL® OR OEM
Min sipariş miktarı: 50 PARÇA
Ambalaj bilgileri: 10 Adet / Poşet
Teslim süresi: Depozitoyu aldıktan sonra normalde 25 gün.
Ödeme koşulları: T/T
Yetenek temini: limit yok
Detay Bilgi
Malzeme: CRS Soğuk haddelenmiş çelik Muhafaza Tipi: 19" Rafa Monte Edilebilir
Kurulum: Standart EIA 19" Raf Fiber sayısı: Maks.72 Elyaf
Boyutlar (YxGxD): 1U*483mm*215,5mm
Vurgulamak:

1U Rafa Monte Edilebilir MPO Patch Panel

,

72 Fiber Kapasiteli Fiber Patch Panel

,

Modüler Tasarım MTP Patch Panel


Ürün Açıklaması

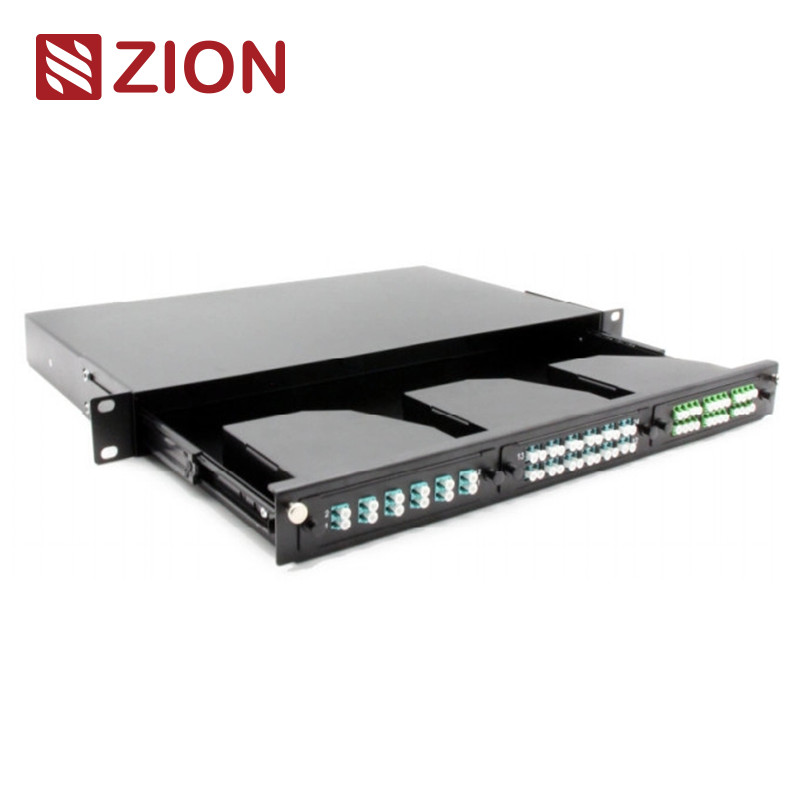

1U FHD MPO & MTP-LC 72F Sürgülü Raylı Raf Montajlı Yama Paneli
Bu modüler yama paneli, CRS soğuk haddelenmiş çelikten üretilmiştir ve 19" raf montajlı kabin kurulumları için tasarlanmıştır. Raf montajlı ünite, veri merkezi uygulamalarında fiber sonlandırmaları, bağlantıları ve yamaları yönetmek için yüksek yoğunluklu, esnek bir sistem sağlayarak, raf alanı kullanımını en üst düzeye çıkarmak ve zemin alanı gereksinimlerini en aza indirmek için 3 fiber adaptör paneli veya 3 HD MTP/MPO-LC/SC kasetine kadar tutar.
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 0 Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 1
Temel Özellikler
  • Dayanıklılık için toz boyalı kaplama
  • 19 inç kurulumlarla uyumlu
  • Esneklik için sabit ve sürgülü tepsi tasarımı
  • Kullanımı ve bakımı kolay
  • Kolay gözlem ve bakım için PC malzemesi ön şeffaf kapaklı sabit tip
  • Elektrostatik toz püskürtmeli soğuk haddelenmiş çelikten üretilmiştir
  • Daha kolay fiber kablo yönetimi için çıkarılabilir üst kısım
  • IEC-61754-7, EIA/TIA-604-5 ve RoHS standartlarına uygundur
Ürün Açıklaması
Panel, buzlu boya kaplamalı soğuk haddelenmiş sac kullanılarak üretilmiştir. Kasetler alüminyumdan, adaptör plakaları ise plastik malzemelerden yapılmıştır. Kasetler, pres valf mekanizmaları kullanılarak panele güvenli bir şekilde sabitlenir.
Bu MPO fiber optik yama paneli, UPC ve APC konfigürasyonlarına sahip SC/FC/ST/LC konektörlerini destekler ve 1U, 2U, 3U ve 4U boyutlarında mevcuttur. MPO fiber optik yama panelleri, kasetler, kablo düzenekleri ve bileşenleri üreticileri olarak, üretim süreci boyunca kaliteyi garanti ediyoruz.
MPO/MTP modül kasetleri, önceden monte edilmiş terminal uçlarından 12 veya 24 fiber MPO/MTP konektörlerini tek yönlü veya çift yönlü standart konektörlere bölmek için kullanılır. Tek yönlü veya çift yönlü yama kabloları kullanılarak, modül çıkışı doğrudan ekipmana, çerçevelere veya istemci uç noktalarına bağlanabilir.
Panel Çizimi
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 2
Eşleşen Kaset Modülü ve Aksesuarlar
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 3
Teknik Özellikler
Ürün Kodu: ZCUHD14F78HM1
  • Malzeme:CRS Soğuk haddelenmiş çelik
  • Kasa Tipi:19" Raf Montajlı
  • Kurulum:Standart EIA 19" Raf
  • Uygunluk:TIA/EIA-568-C.3
  • Fiber Sayısı:Maksimum 576 Fiber
  • Boyutlar (YxGxD):1U × 483mm × 215.5mm
  • Uygulama:Telekomünikasyon
  • Menşe Yeri:ZheJiang, Çin
  • Marka:HELLOSIGNAL® VEYA OEM
  • Teslim Süresi:Normalde depozito alındıktan 25 gün sonra
  • Adedi:50 adet
FHD 1U MPO & MTP-LC Sürgülü Raylı Yama Paneli 72F Max-3 Modül Tipi
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 4
  • SM Mavi, MM bej, OM3 Aqua, OM4 Macenta renklerinde mevcuttur
  • Tam ve azaltılmış flanş konfigürasyonlarında mevcuttur
Uygulamalar
  • Ultra yüksek yoğunluklu veri merkezi kablolama sistemleri ve yönetimi
  • Profesyonel MPO/MTP kablolama çözümleri
  • Omurga, veri merkezleri ve kurumsal uygulamalar için çoklu boyutlarda (1U/2U/4U) ve stillerde UHD Serisi çok yönlü çözümler
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 5
Zion Communication'ın Sıcak Fiber Yama Paneli Serisi
  • 723606: ZCUHD11F37HL - 1U UHD MPO/MTP-LC 144F Tam kapak Sabit Raf montajlı Yama paneli (12 kaset)
  • 7236062: ZCUHD12F57HL - 2U UHD MPO/MTP-LC 288F Tam kapak Sabit Raf montajlı Yama paneli (24 kaset)
  • 7236063: ZCUHD14F78HM1 - 4U UHD MPO/MTP-LC 576F Tam kapak Sabit Raf montajlı Yama paneli (48 kaset)
  • 7236064: ZCUHD11F22HA - 1U UHD MPO/MTP-LC 96F Tam kapak Sabit Raf montajlı Yama paneli (4 kaset)
  • 7236065: ZCUHD13F52HA - 3U UHD MPO/MTP-LC 288F Tam kapak Sabit Raf montajlı Yama paneli (12 kaset)
  • 7236066: ZCUHD14F62HA - 4U UHD MPO/MTP-LC 384F Tam kapak Sabit Raf montajlı Yama paneli (16 kaset)
  • 7236067: ZCFHD11S17HL - 1U FHD MPO&MTP-LC 72F Sürgülü Raylı Raf montajlı yama paneli - Modüler tasarım
  • 7236068: ZCFHD11F27HL - 1U FHD MPO&MTP-LC 96F Standart sabit Raf montajlı yama paneli Max-4 modül tipi
Adlandırma Kuralları ve Sipariş Onay Bilgileri
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 6
Uyumlu Yama Paneli Modelleri
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 7 1U 19 İnç Boş Yan Çekmeli Raf Montajlı Yama Paneli (7244213)
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 8 1U 19 İnç Sürgülü Çekmeceli Raf Montajlı Yama Paneli (7244212)
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 9 1U 19 İnç Boş Sürgülü Çekmeceli Raf Montajlı Yama Paneli (7244211)
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 10 3U 19 İnç Tam Yüklü Sürgülü Raylı Raf Montajlı Yama Paneli (7244210)
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 11 2U 19 İnç Tam Yüklü Sürgülü Raylı Raf Montajlı Yama Paneli (7244209)
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 12 1U 19 İnç Tam Yüklü Sürgülü Raylı Raf Montajlı Yama Paneli (7244208)
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 13 3U 19 İnç Boş Sürgülü Raylı Raf Montajlı Yama Paneli (7244207)
Yüksek yoğunluklu veri merkezleri için 72 fiber kapasitesi ve modüler tasarımı olan 1U raf monte edilebilir MPO Patch Panel 14 2U 19 İnç Sürgülü Raylı Raf Montajlı Yama Paneli (7244206)
