ZS Ayaklı Network Kabini
Veri merkezleri, telekom odaları, yapısal kablolama düğümleri, güvenlik sistemleri ve hava akışı, kablo yönlendirme ve dağıtım verimliliğinin tümünün önemli olduğu endüstriyel ağ kurulumları için tasarlanmış yüksek mukavemetli modüler, zemine monte edilebilir bir network kabini.
Ağ Mühendisleri
Sistem Entegratörleri
Telekom Proje Yöneticileri
Yapısal Kablolama Ekipleri
Satın Alma Ekipleri
Tesis Operatörleri
Hızlı Özet
- Nakliye hacmini azaltan ve proje teslim verimliliğini artıran modüler düz paket zemine monte edilebilir kabin.
- Ayarlanabilir montaj rayları, çıkarılabilir yan paneller, çoklu kablo giriş yolları ve aksesuar uyumluluğu ile güçlendirilmiş ekipman kurulumunu destekler.
- 600 mm ve 800 mm genişlik platformlarında, birden fazla U yüksekliği, kapı seçeneği ve ayarlanabilir ayaklarda 800 kg'a kadar statik yük kapasitesi ile mevcuttur.
İçindekiler
- Ürün Genel Bakışı
- Temel Özellikler
- Teknik Özellikler
- Uygulama Senaryoları
- Karar Kuralları / Mühendis Kısayolu
- Kapı Tipleri ve Yapılandırması
- Model ve Boyut Seçimi
- Maliyet, Risk ve Bakım Kolaylığı
- Sonuç
■ 1) Ürün Genel Bakışı
ZS Ayaklı Network Kabini, mekanik dayanıklılık, düzenli kablolama, servis erişimi ve dağıtım esnekliği gerektiren ağ altyapısı ortamları için tasarlanmış proje düzeyinde zemine monte edilebilir bir rack'tir. Veri merkezleri, telekom odaları, güvenlik sistemleri, yapısal kablolama düğümleri ve endüstriyel ağ kurulumları için konumlandırılmıştır.
Daha hafif muhafazalarla karşılaştırıldığında, ZS serisi modüler yapı, yüksek havalandırma verimliliği ve sunucular, anahtarlar, patch paneller, PDU'lar ve akıllı izleme ekipmanlarıyla geniş uyumluluğa odaklanır. Düz paket yapısı, onu yerinde kullanılabilirlik kadar nakliye verimliliğini önemseyen mühendislik projeleri için de uygun hale getirir.
Saha Gerçeği
Bir network kabini genellikle ilk olarak görünüşüyle değerlendirilir, ancak uzun vadeli değer genellikle yapı, kablo erişimi, hava akışı ve kurulum verimliliğinden gelir.
Pratik Kural
Proje aktif cihazlar, gelecekteki genişlemeler veya tekrarlanan bakım erişimi içeriyorsa, yalnızca kapı stiline göre değil, operasyonel ihtiyaçlara göre kabin yapılandırmasını seçin.
■ 2) Temel Özellikler
ZS serisi dağıtım pratikliği üzerine kurulmuştur. Temel özellikleri ekipman desteğini iyileştirir, nakliye hacmini düşürür, kablo yönetimini basitleştirir ve ekiplerin kurulum sonrası kabinleri servis edilebilir tutmasına yardımcı olur.
| Özellik |
Tasarım Noktası |
Mühendislik Değeri |
| Güçlendirilmiş Kaynaklı Yapı |
Yüksek rijitlikte çelik çerçeve |
Daha kararlı ekipman kurulumunu destekler |
| Düz Paket Tasarım |
Montajsız nakliye hacmi yaklaşık %40 azaltır |
Lojistik ve depolama maliyetini düşürmeye yardımcı olur |
| Yüksek Hava Akışlı Kapılar |
Altıgen delikli ön ve arka kapılar, 180° açılma |
Soğutma yolu ve kurulum erişimini iyileştirir |
| Çıkarılabilir Yan Paneller |
Hızlı çıkarılan paneller, isteğe bağlı kilitleme |
Daha hızlı servis erişimi ve daha iyi güvenlik kontrolü |
| Ayarlanabilir Montaj Rayları |
S şeklinde hareketli profiller |
Farklı ekipman derinliklerine daha kolay uyum sağlar |
| Ayaklar + Tekerlekler |
Ayarlanabilir ayaklar ve hareketli tekerlekler |
Hem konumlandırma doğruluğunu hem de kabin hareketini destekler |
| Esnek Kablo Yönetimi |
Üstten giriş, ayarlanabilir alttan giriş ve taban altı yönlendirme |
Daha temiz kablo organizasyonunu sürdürmeye yardımcı olur |
| Güvenlik ve Topraklama |
Kilitlenebilir kapılar, entegre topraklama, kabin birleştirme kiti |
Mühendislik dağıtımları için güvenilirliği artırır |
| Aksesuar Uyumluluğu |
Raflar, PDU'lar, soğutma üniteleri, kablo yöneticileri, akıllı modüller için destekler |
Kabin ömrü boyunca yükseltme esnekliğini artırır |
Temel çıkarım
ZS kabininin en güçlü değeri tek bir özellik değildir. Modüler teslimat, ekipman desteği, hava akışı, kablo erişimi ve proje dağıtımı için aksesuar hazırlığının birleşimidir.
■ 3) Teknik Özellikler
Mühendislik, satın alma ve proje ekipleri için en önemli özellikler malzeme kalınlığı, yük kapasitesi, koruma seviyesi, kaplama işlemi ve uluslararası standartlara uygunluktur. Bunlar hizmet ömrünü, uyumluluğu ve kurulum güvenini etkileyen öğelerdir.
| Öğe |
Özellik |
Seçim Anlamı |
| Malzeme |
SPCC yüksek kaliteli soğuk haddelenmiş çelik |
Ağ ve telekom kabinleri için güvenilir temel malzeme |
| Montaj Profili Kalınlığı |
2.0 mm |
Ray gücü ve ekipman desteği için önemli |
| Diğer Yapı Kalınlığı |
1.2 mm |
Mukavemet ve üretim verimliliğini dengeler |
| Yüzey İşlem |
Yağ giderme → Asitle temizleme → Fosfatlama → Toz Boya |
Kaplama dayanıklılığını ve daha iyi yüzey tutarlılığını destekler |
| Statik Yük Kapasitesi |
Ayarlanabilir ayaklarda 800 kg'a kadar |
Daha ağır ağ ve karma aktif ekipman dağıtımları için anahtar eşik |
| Koruma Seviyesi |
IP20 |
İç mekan kontrollü ortamlar için uygundur |
| Havalandırma Detayı |
Altıgen havalandırma deseni, havalandırma oranı %71 olarak gösterilir |
Hava akışı performansının öncelikli olduğu durumlarda kullanışlıdır |
| Standartlara Uygunluk |
ANSI/EIA RS-310-D, IEC 60297-2, DIN 41491 Bölüm 1 ve Bölüm 7, ETSI Standardı |
Uluslararası rack ve muhafaza gereksinimleriyle geniş uyumluluğu destekler |
Saha Gerçeği
Yayınlanan kalınlık ve yük rakamları önemlidir çünkü rack'ler genellikle ilk planlanandan daha fazla aksesuar, kablo kütlesi ve termal stres taşır.
Pratik Kural
Karma ağ dağıtımları için, ray kalınlığı, kablo erişimi ve kapı hava akışı genellikle küçük kozmetik tasarım farklılıklarından daha önemlidir.
■ 4) Uygulama Senaryoları
ZS kabini, basit düşük maliyetli bir muhafaza yerine güvenilir ekipman barındırma ve düzenli erişim gerektiren proje ortamları için tasarlanmıştır. Hem geleneksel BT alanlarına hem de daha özel altyapı odalarına uyar.
| Uygulama |
Tipik İhtiyaç |
Önerilen Kabin Odak Noktası |
| Veri Merkezleri |
Hava akışı, kablo organizasyonu, ekipman yoğunluğu |
Havalandırmalı kapılar, yeterli derinlik ve iyi üst/alt kablo planlaması kullanın |
| Telekom Odaları |
Güvenilir rack yapısı ve standart uyumluluğu |
Ray gücünü, topraklamayı ve güvenli kilitlemeyi önceliklendirin |
| Güvenlik Sistemleri |
Güç, ağ ve kontrol cihazları için düzenli barındırma |
Pratik kablo yönlendirme ve servis erişimini seçin |
| Yapısal Kablolama Düğümleri |
Patch alanı ve aksesuar desteği |
Yan kablo alanı gerektiğinde 800 mm genişliği düşünün |
| Endüstriyel Ağ Kurulumları |
Kararlı barındırma ve bakımı kolay erişim |
Sağlam yapı ve kabin güvenliğine odaklanın |
■ 5) Karar Kuralları / Mühendis Kısayolu
Kabin seçimi için ana karar sadece U yüksekliği değildir. Mühendisler kablo hacmi, hava akışı gereksinimi, kurulum derinliği, lojistik yöntemi ve projenin temel rack barındırma mı yoksa daha yükseltmeye hazır bir kabin platformu mu gerektirdiğine göre karar vermelidir.
| Projeniz şuna benziyorsa |
Ana endişe |
Daha iyi seçim |
Neden |
| Proje teslimi için daha düşük nakliye hacmi gerekiyor |
Nakliye verimliliği |
Düz paket yapılandırması |
Nakliye hacmini azaltır ve toplu mühendislik teslimatını iyileştirir |
| Aktif ekipman için daha iyi hava akışı gerekiyor |
Soğutma performansı |
Havalandırmalı veya delikli kapı seçenekleri |
Kapalı kapılara göre daha iyi havalandırma yolu |
| Büyük kablo hacmi veya yan kablo yönlendirme önceliği |
Kablo yönetimi |
800 mm genişlik kabini |
Ara parça ve dikey kablo yöneticisi parçalarını destekleyebilir |
| Tek bir rack'te karma ekipman derinlikleri |
Montaj esnekliği |
Ayarlanabilir ray tasarımı |
Daha fazla cihaz derinliği kombinasyonuna uyar |
| Temel pasif ekipman, düşük ısı, basit kablo yükü |
Bütçe kontrolü |
Standart pratik kapı ve derinlik seçeneği |
Premium hava akışı veya boyutu aşırı belirtmekten kaçının |
| Gelecekte aksesuar genişlemesi gerekiyor |
Yaşam döngüsü esnekliği |
PDU, raf, fan tepsisi ve kablo yöneticisi kullanımıyla uyumlu modelleri seçin |
Gelecekteki tadilat sürtünmesini azaltır |
Mühendis Kısayolu
Genişliği kablo hacmine, derinliği ekipman boyutuna ve kapıyı hava akışı gereksinimine göre seçin. Bu üç karar, rack seçimi hatalarının çoğunu çözer.
Alıcı Kısayolu
Sadece birim fiyatı değil, varış maliyetini ve servis kolaylığını karşılaştırın. Nakliye, montaj süresi ve bakım erişimi, sadece kabin kasasından daha önemli olabilir.

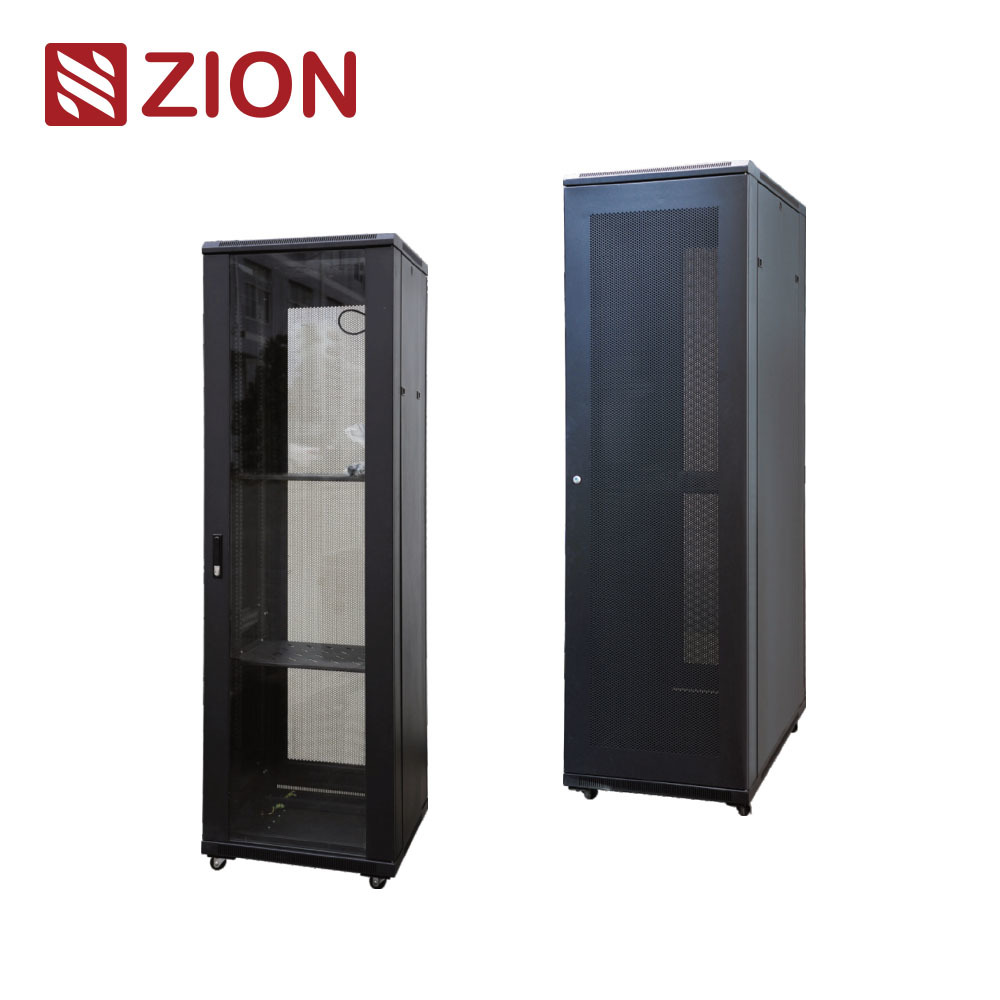

■ 6) Kapı Tipleri ve Yapılandırması
ZS serisi, projelerin hava akışı, görünürlük ve görünümü dengelemesini sağlamak için birden fazla ön ve arka kapı stili sunar. Bu, farklı odalar veya ekipman yükleri farklı erişim ve soğutma davranışı gerektirdiğinde kullanışlıdır.
| Kapı Tipi |
Tipik Karakteristik |
En Uygun |
| Temperli Cam Kapı |
Görsel incelemeye uygun |
Daha temiz bir ön görünüm isteyen projeler |
| Deliksiz Çelik Kapı |
Kapalı görünüm |
Daha az hava akışı talebi olan temel kapalı uygulamalar |
| Havalandırmalı Kenarlı Cam Kapı |
Karışık görünürlük ve havalandırma |
Genel amaçlı aktif ağ kabinleri |
| Havalandırmalı Plaka Kapı |
Hava akışı odaklı metal kapı |
Daha yüksek ısı veya aktif ekipman odaları |
| Çift Bölmeli Havalandırmalı Kapı |
Bölünmüş kapı havalandırmalı stil |
Daha dar koridorlarda arka kapı erişimi |
| Kavisli Havalandırmalı Kapı |
Belirgin görünüm artı havalandırma |
Hem estetik hem de soğutma ihtiyacı olan projeler |
| Sağlam Plaka Havalandırmalı Kapı |
Sağlam havalandırmalı metal stil |
Dayanıklılık ve hava akışını önceliklendiren projeler |
■ 7) Model ve Boyut Seçimi
ZS serisi, 600 mm ve 800 mm genişlik aileleri boyunca 18U, 22U, 27U, 32U, 37U, 42U, 45U ve 47U platformlarını kapsar. Pratik olarak, seçim ekipman yüksekliğini, derinlik gereksinimini ve ek yan kablo alanına ihtiyaç olup olmadığını takip etmelidir.
| U Aralığı |
600 mm Genişlik Örnekleri |
800 mm Genişlik Örnekleri |
Tipik Kullanım |
| 18U |
ZS6618 / ZS6818 / ZS6918 / ZS6018 |
ZS8618 / ZS8818 / ZS8918 / ZS8018 |
Kompakt proje rack'leri |
| 22U |
ZS6622 / ZS6822 / ZS6922 / ZS6022 |
ZS8622 / ZS8822 / ZS8922 / ZS8022 |
Şube odaları ve orta boy rack'ler |
| 27U / 32U |
ZS6627 / ZS6827 / ZS6927 / ZS6027; ZS6632 / ZS6832 / ZS6932 / ZS6032 |
ZS8627 / ZS8827 / ZS8927 / ZS8027; ZS8632 / ZS8832 / ZS8932 / ZS8032 |
Karma ağ ve kablolama dağıtımları |
| 37U / 42U |
ZS6637 / ZS6837 / ZS6937 / ZS6037; ZS6642 / ZS6842 / ZS6042 / ZS6242 |
ZS8637 / ZS8837 / ZS8937 / ZS8037; ZS8642 / ZS8842 / ZS8042 / ZS8242 |
Daha yüksek kapasiteli odalar ve çekirdek rack'ler |
| 45U / 47U |
ZS6645 / ZS6845 / ZS6045 / ZS6245; ZS6647 / ZS6847 / ZS6047 / ZS6247 |
ZS8645 / ZS8845 / ZS8045 / ZS8245; ZS8647 / ZS8847 / ZS8047 / ZS8247 |
Büyük ölçekli veya geleceğe hazır dağıtımlar |
Seçim notu
Standart kabin gövde renkleri arasında RAL 9004 ve RAL 7035 bulunur, proje talebine göre başka renkler de mevcuttur. İsteğe bağlı aksesuarlar arasında sabit raf, klavye tepsisi, kayar raf, ışık kiti, topraklama kiti, kablo giriş fırçası ve palet seçenekleri bulunur.
■ 8) Maliyet, Risk ve Bakım Kolaylığı
Kabin maliyeti, sadece bir donanım kalemi olarak değil, bir proje maliyeti olarak değerlendirilmelidir. Taşıma hacmi, kurulum süresi, servis erişimi, kablo organizasyonu ve hava akışı, kabin sahaya ulaştıktan sonra toplam sahip olma maliyetini etkiler.
| Değerlendirme Alanı |
Daha Düşük Özellikli Kabin Riski |
ZS Kabin Avantajı |
Pratik Etki |
| Lojistik |
Kabin başına daha yüksek nakliye maliyeti |
Düz paket nakliye yaklaşımı |
Proje teslimi için daha iyi nakliye verimliliği |
| Ekipman Desteği |
Ray zayıflığı veya zayıf yapısal güven |
2.0 mm montaj profilleri ve güçlendirilmiş çerçeve tasarımı |
Aktif altyapı cihazları için daha iyi stabilite |
| Soğutma |
Kısıtlı hava akışı ve termal birikim |
Havalandırmalı kapı seçenekleri ve yüksek havalandırma tasarımı |
Aktif ağ dağıtımları için daha düşük hava akışı riski |
| Bakım Erişimi |
Daha yavaş servis, zor yan erişim |
Hızlı çıkarılan yan paneller ve 180° kapı açılması |
Daha hızlı kurulum ve daha kolay sonraki servis |
| Kablo Yönetimi |
Düzensiz yönlendirme, azaltılmış hava akışı, zor sorun giderme |
Üst, alt ve taban altı yönlendirme seçenekleri; 800 mm aksesuarlar |
Daha temiz rack düzeni ve daha iyi uzun vadeli bakım kolaylığı |
| Yükseltme Esnekliği |
Aksesuar sınırlamaları |
Raflar, PDU'lar, fan üniteleri, kablo yöneticileri, akıllı modüllerle geniş uyumluluk |
Daha iyi yaşam döngüsü uyarlanabilirliği |
■ 9) Sonuç
ZS Ayaklı Network Kabini, yapısal ağ altyapısı için pratik bir proje düzeyinde muhafazadır. Değeri, modüler nakliye, güçlendirilmiş yapı, ayarlanabilir ray tasarımı, esnek kablo yönlendirme, çoklu kapı seçenekleri ve geniş bir aksesuar ekosistemiyle uyumluluğundan gelir.
Daha hızlı seçim için sipariş vermeden önce altı parametreyi onaylayın: gerekli U yüksekliği, kabin genişliği, kabin derinliği, kapı tipi, hava akışı seviyesi ve aksesuar planı. Bu girdiler genellikle doğru ZS modelini yalnızca parça numaralarını karşılaştırmaktan daha doğru bir şekilde belirler.
