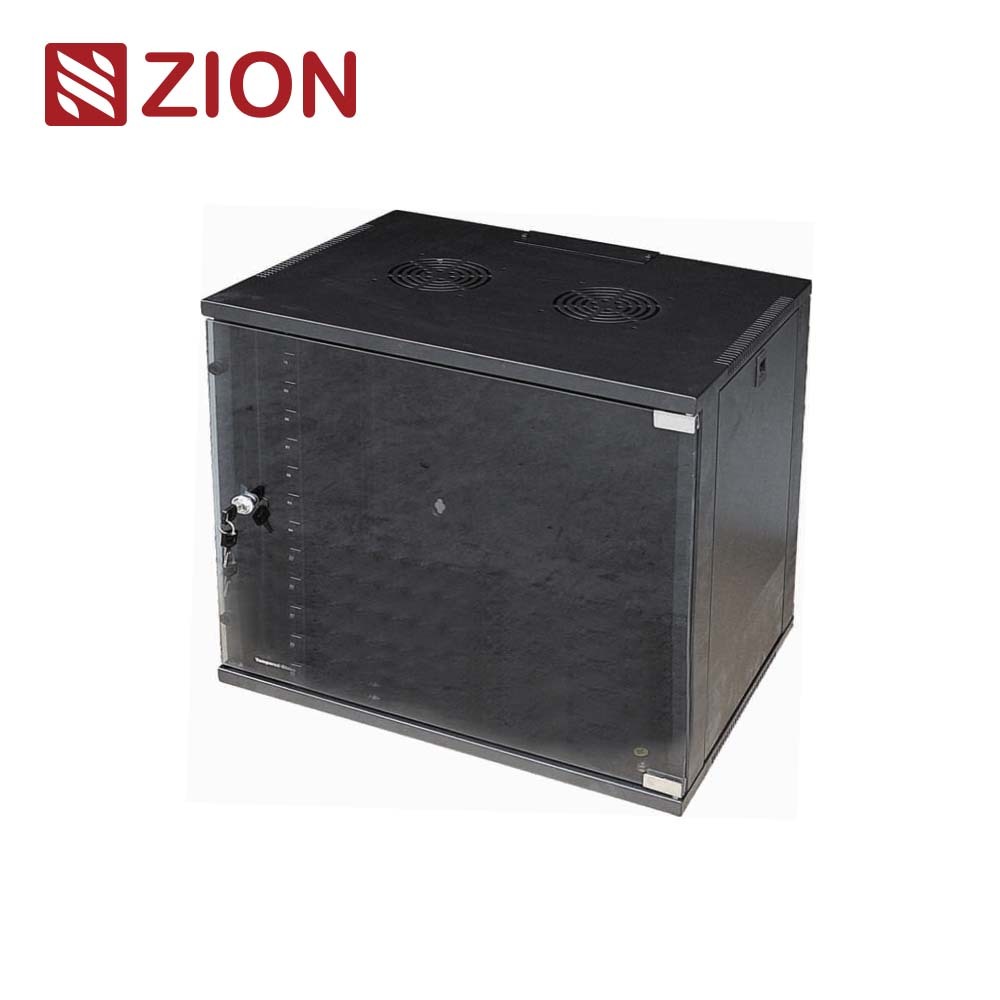

60kg Taşıma Kapasiteli, Çelik Çerçeveli ve Temperli Cam Ön Kapılı ZM-C Tek Bölmeli Duvar Kabini

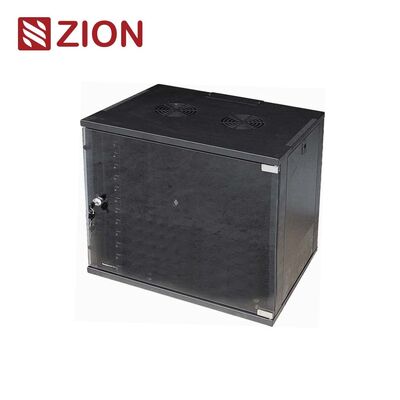

ZM-C Single Section Wall Cabinet with 60kg Loading Capacity, Steel Frame Structure, and Tempered Glass Front Door
ZM-C Single Section Wall Cabinet with 60kg Loading Capacity, Steel Frame Structure, and Tempered Glass Front Door
Temel bilgi
Menşe yeri: Çin
Marka adı: Zion communication OR OEM
Sertifika: ISO, CE, RoHS, UL
Model numarası: Ağ Rack Kabinesi
Min sipariş miktarı: 1.000 adet
Ambalaj bilgileri: 1 ADET/Plastik Poşet, ADET/Karton
Teslim süresi: Normalde 10 iş günü
Ödeme koşulları: T/T,L/C
Yetenek temini: 30.000 ADET / Ay
En iyi fiyat Şimdi başvurun
Detay Bilgi
Modeli: Ağ Rack Kabinesi Bnad: Zion İletişim
Renk: Siyah, Gri Yükleme Kapasitesi: 60kg
Vurgulamak:

60 kg yükleme kapasitesi duvar dolabı

,

Çelik Çerçeveli Ağ Raf Kabini

,

Temperli Cam Ön Kapılı 19 İnç Muhafaza

Ürün Açıklaması

ZM-C Tek Bölüm Duvar Dolabı

ZM-C Tek Bölüm Duvar Dolabı, küçük ağ, telekom ve güvenlik kurulumları için tasarlanmış kompakt bir 19 inçlik duvara monte edilmiş kablo kablosu, pratik erişim,ve güvenilir hafif görevli ekipman dağıtımı gereklidir.

Ağ Entegratörleri
Telekom Bağımlıları
Güvenlik Montajcıları
BT Alışveriş Takımları
Proje Yöneticileri
Kenar Yerleştirme Takımları
Hızlı Çıkış
  • Kapalı ağ, telekom ve güvenlik uygulamaları için kompakt 19 inçlik bir duvar dolabı.
  • En iyi yerde duran dolapların gereksiz olduğu, ancak düzenli bir kapalı erişim hala gerekli olduğu yerlerde kullanılır.
  • Sipariş vermeden önce, ekipman derinliğini, havalandırma ihtiyacını, duvar sabitleme yöntemini ve gelecekteki genişleme payını doğrulayın.
Veritabanı talebi / Örnek
Karar Kurallarına bakın
İçeriği
  1. Genel bakış
  2. Temel Özellikler
  3. Teknik özellikler
  4. İnşaat / Malzemeler
  5. Başvurular
  6. Karar Kuralları / Mühendis Kısayolu
  7. Seçim Rehberi
  8. Sık Sorulan Sorular
  9. Sonuçlar
Korunmuş Resim Modülü

Ürün ön görünümü, iç montaj profili görüntüsü, kurulu proje sahnesi veya açık kapı bakım görüntüsünü buraya ekleyin.

Video modülü saklı

Kurulum gösterisi, fabrika genel görünümü, kablo yönlendirme açıklaması veya havalandırma yükseltme sunumu için uygundur.


■1) Genel bakış

ZM-C Tek Bölüm Duvar Kabinesi, küçük ağ, telekom ve güvenlik kurulumları için kompakt bir 19 inçlik kabine olarak konumlandırılmıştır.Yerde duran bir dolabın aşırı boyutlu olduğu kapalı hafif görev dağıtımları için tasarlanmıştır, ancak ekipman koruması, organize yönlendirme ve kontrollü erişim hala gereklidir.

Çelik çerçeve yapısı, ayarlanabilir montaj sistemi ve kablo yönetimi tasarımı, pratik kenar taraf uygulamaları için uygun hale getirir.,Ama aynı zamanda kurulum kolaylığı, bakım erişimi ve ekipman uyumluluğu arasındaki dengeyi de.

Sahada gerçeklik

Doğru duvar dolabı sadece raf biriminin boyutuna göre değil, gerçek dağıtım koşullarına göre seçilmelidir.ve ekipman ısı yükü genellikle projenin kurulumdan sonra bakımı kolay olup olmadığını belirler..

60kg Taşıma Kapasiteli, Çelik Çerçeveli ve Temperli Cam Ön Kapılı ZM-C Tek Bölmeli Duvar Kabini 0

■2) Ana Özellikler

ZM-C dolabı, kompakt iç ortamlarda verimli kurulum ve servis çalışmalarını desteklemek için tasarlanmıştır.Yapısı ve yönlendirme özellikleri, gereksiz karmaşıklık yerine gerçek proje kullanılabilirliğine odaklanır.

Özellik Anlamı Proje Faydaları
Çelik çerçeve yapısı Tek bölümlü dolap, hassas bir işçiliğe sahip Sertliği ve kurulum güvenini arttırır
19′′ Ekipman Uyumlu Standart BT ve telekom cihazları için uygundur Ekipman uyumluluk planlamasını basitleştirir
Sert cam ön kapı 180°'dan fazla açılışlı kaynaklı yapı Kurulumunu, denetimini ve bakımını kolaylaştırır
Boltlu Yan Paneller Kolay kurulum ve bakım erişim Tarla hizmetindeki zorlukları azaltır
Üst ve Alt Kablo Girişi Düzenli yönlendirme için kapak plakaları Kablo disiplini ve rotasyon düzenini geliştirir
Düzenlenebilir montaj rayları Derinlik ayarlama için L şeklindeki profiller Daha doğru ekipman uygunluğu destekler
Fan hazır üst panel Havalandırma yükseltmesini destekler Aktif ısı yönetimi gerektiğinde kullanışlıdır

■3) Teknik özellikler

Ürün Spesifikasyon
Raf standardı 19 inç
Çerçeve malzemesi SPCC Yüksek kaliteli soğuktan yuvarlanmış çelik
Montaj Profili Kalınlığı 1.2 mm
Diğer Parçalar Kalınlığı 1.0 mm
Yüzey Tedavisi Azaltma → Turşulama → Fosfatlama → Toz kaplama
Statik yükleme kapasitesi 60 kg'a kadar
Koruma seviyesi IP20
Ön kapı Sert cam ön kapı
Kapı Açma 180°'dan fazla
Kablo Girişi Kapağı olan üst ve alt kablo girişleri
Havalandırma Fan hazır üst panel
Standartlara Uygunluk ANSI/EIA RS-310-D, IEC 60297-2, DIN 41497 Bölüm 1, DIN 41494 Bölüm 7, GB/T 3047.2-92
Uygulama Konumu Kapalı ağ, telekom ve güvenlik tesisatları için hafif görevli ekipmanların kullanımı
Önemli ders
IP20içeride kullanmak, kullanıma başlama koşuludur.
60 kg statik yükHafif ekipmana uygun, ağır ekipmanlar için değil.
Derinlik ayarlama ve kablo yönlendirmesiSatın almadan önce gerçek ekipman düzeniyle karşılaştırılmalıdır.

60kg Taşıma Kapasiteli, Çelik Çerçeveli ve Temperli Cam Ön Kapılı ZM-C Tek Bölmeli Duvar Kabini 1

■4) İnşaat / Malzemeler

ZM-C dolabı ana yapı malzemesi olarak SPCC soğuk lastikli çelik kullanır ve bir dolabı vücudu, yan paneller, montaj profili, ön kapıve kompakt bir duvara monte edilmiş bir formatta kilit yapısıYapısı, aşırı kapasite yerine pratik erişim ve düzenli hafif görev dağıtımı etrafında tasarlanmıştır.

Yapı Elementi Açıklama Mühendislik Değeri
Kapak Fan hazır alanı olan üst kapak Top erişimi ve havalandırma yükseltmesini destekler
Kabine organı Ana yapısal koruma gövdesi Kompakt yük taşıyan çerçeveyi oluşturur
Yan panel Boltlu yan erişim paneli Kurulum ve bakım erişilebilirliğini iyileştirir
Montaj profili L şeklindeki ayarlanabilir ray yapısı Ekipmanın derinliği ve konumuyla eşleşmesine yardımcı olur.
Ön kapı. 180°'dan fazla açılan sert cam kapı Görsel incelemeyi ve ön erişimi kolaylaştırır
Kilitle. Temel güvenlik kapanışı Kurulu ekipman için denetlenmiş erişim ekler
Pratik kural

Kompakt duvar dolapları için, yapı kalitesi, sitede sınırlı çalışma alanı olduğunda en çok önemlidir.ve ayarlanabilir raylar genellikle sadece basit bir kalınlık karşılaştırmasından daha fazla saha çalışmasını azaltır.

60kg Taşıma Kapasiteli, Çelik Çerçeveli ve Temperli Cam Ön Kapılı ZM-C Tek Bölmeli Duvar Kabini 2

■5) Başvurular

ZM-C, ekipman yoğunluğunun ılımlı, alanın sınırlı olduğu ve operasyonel düzen ve bakım kolaylığı için kontrol edilen bir kaplama gerektirdiği kapalı projeler için en uygundur.

Uygulama Senaryosu ZM-C Neden Uygun Kabul Etmeden Önce Neyi Kontrol Etmelisiniz?
Küçük ağ kuruluşu Standart cihazlar için kompakt 19 inçlik duvar monteli kabın Aygıt derinliği, kablo yönü, duvar desteği
Telekom kenar noktası Dahili telekom cihazlarının düzenli olarak dağıtılmasını destekliyor Kablo giriş yolu, servis boşluğu, büyüme alanı
Güvenlik kurulumları Korunan kapalı alanlarda kompakt ekipman konsantrasyonları için uygundur Isı yükü, kilitleme gereksinimi, bakım sıklığı
Şubenin yanındaki erişim ekipmanları Yerde duran bir dolabın aşırı olduğu yerlerde kullanışlı raf ihtiyacı, güç düzenlemesi, gelecekteki genişleme
İçeride hafif kullanım için kullanılabilir Yer alanını kullanmadan düzenli ve pratik bir kaplama sağlar Kurulum kalitesi, erişim yolu, çevresel uygunluk

■6) Karar Kuralları / Mühendis Kısayolu

Çoğu mühendislik ve tedarik ekibi için en hızlı doğru seçim, kurulum yöntemini, kapalı mekan uygunluğunu, ekipman derinliğini, servis erişimini,ve kabine modelini kilitlemeden önce termal davranış.

Karar Noktası ZM-C'yi seç Ne zaman seçme Alternatif Yön Maliyet / Risk / Bakım Etkisi
Kurulum türü 19 inçlik bir duvara monte edilmiş bir kabın gerekiyor. Projenin zemin kapasitesine veya merkezi odanın genişlemesine ihtiyacı var Yerde duran bir dolap kullanın. Doğru duvar dolabı kullanımı ayak izini ve proje maliyetini tasarruf eder
Yük seviyesi Ekipman 60 kg'lık statik yükleme aralığında kalır. Alanın daha ağır ekipman desteğine veya daha büyük yapısal rezerve ihtiyacı var Yüksek yüklü bir dolap platformu seçin Yanlış yük seçimi güvenlik ve güvenilirlik riskini arttırır
Çevre Site kapalı ve IP20 kabul edilebilir Dış veya daha yüksek giriş koruması gereklidir Daha yüksek koruma kaplama çözümleri kullanın Yanlış çevre seçimi bakım ve arıza riskini arttırır
Derinlik eşleşmesi Düzenlenmiş montaj alanı, gerçek cihaz derinliğine ve kablo izinine uyar Ekipman gövdesi artı bağlantılar kullanılabilir dolap alanını aşar Daha derin veya farklı dolap biçimine geç Derinlik uyuşmazlığı, kurulum gecikmesinin yaygın bir nedenidir.
Termal davranış Isı yükü orta ve fan hazır destek yeterlidir Kapalı cihazlar termal planlama olmadan sürekli yüksek ısı üretir Daha büyük veya daha havalandırma odaklı bir çözüm seçin Isıyı görmezden gelmek ekipman ömrünü ve operasyonel istikrarını azaltır
Erişim modeli Ön erişim ve yan panel servis mantığı bakım planına uygun Alanın sıradışı sıklıkta arka veya geniş tarafta çalışma erişimine ihtiyacı vardır. Daha fazla servis izni olan bir dolap kullanın Uygun erişim tasarımı işgücünü ve yeniden işlemeyi azaltır
Pratik kural

Proje kapalı, duvara monte edilmiş, hafif görevli, derinlik eşleşmiş ve termal olarak yönetilebilir ise, ZM-C genellikle kompakt ağ, telekom ve güvenlik uygulamaları için güçlü bir uyumdur.

■7) Seçim Rehberi

Doğru bir ZM-C seçimi, sadece başlık boyutundan ziyade dağıtım ayrıntılarına bağlıdır.ve servis alanı kurulduktan sonra.

Seçim Faktörü Sormak Gereken Soru Tavsiye
Rack kapasitesi Şimdi ve sonra kaç cihaz ve aksesuar takılmalı? Sadece mevcut yükü boyutlandırmak yerine rezerve alanı bırakın
Derinlik Bağlantılar ve kablo bükülme kapasitesi dahil gerçek cihaz derinliği nedir? Mümkünse gerçek cihaz çizimleriyle kullanılabilir derinliği doğrulayın
Kablo yönlendirmesi Giriş yukarıdan mı, aşağıdan mı yoksa her ikisinden mi olacak? Kurulumdan önce yönlendirme yolunu ve kapak plaka kullanımını doğrulayın
Havalandırma Kapalı ekipmanlar fanın aktif desteğini gerektirecek kadar ısı üretecek mi? Ödeme aşamasında fan seçeneğini değerlendirin
Hizmet erişimi Bakım için yeterli ön ve yan boşluk var mı? Son duvar pozisyonu sabitlenmeden önce çalışma alanı rezerve
Projeyi gerçekleştirmek Son BOM'yu etkileyen herhangi bir özel gereklilik var mı? Üretim planlamasından önce tam dolap konfigürasyonunu dondur
Mühendis'in kısayolu.

Kurulum türünden başlayarak, cihazın derinliğini, yükünü, havalandırmayı ve servis alanını doğrulayın.

■8) Sık Sorulan Sorular

1ZM-C dolabı esas olarak hangi uygulamalar için tasarlanmıştır?

Küçük kapalı ağ, telekom ve güvenlik kurulumları için tasarlanmıştır.

2Bu dolap açık hava kullanımı için uygun mu?

Hayır. Belirtilen koruma seviyesi IP20'dir, bu nedenle kapalı kullanım için tasarlanmıştır.

3Ne tür bir ekipman kurulabilir?

Kabininin hafif yük ve derinlik sınırları dahilinde standart 19 inçlik BT ve telekom cihazları için uygundur.

4Düzenlenebilir montaj rayları neden önemlidir?

Düzenlenebilir L şeklindeki montaj rayları, gerçek cihaz derinliği ve konumlandırmasına uymaya yardımcı olur ve kurulum uyumsuzluğu riskini azaltır.

5Kabine havalandırma sistemini destekliyor mu?

Evet, üst panel fan hazır, bu da gerekli olduğunda aktif havalandırmayı planlamayı kolaylaştırıyor.

6Sipariş vermeden önce tedarikçi neyi onaylamalı?

Satın alma, ekipman derinliğini, kablo giriş yönünü, duvar montajı durumunu, havalandırma ihtiyacını, miktarını ve bakım planının dolap düzenine uygun olup olmadığını doğrulamalıdır.

■9) Sonuç

ZM-C Tek Bölüm Duvar Dolabı, kompakt kapalı ağ, telekom ve güvenlik dağıtımları için pratik ve güvenilir bir duvara monte edilmiş çözümdür.ayarlanabilir montaj sistemi, organize kablo giriş tasarımı ve gereksiz bir aşırı boyut yerine pratik hizmet erişimi.

En iyi proje sonuçları için, gerçek kurulum koşullarına göre değerlendirin: cihaz derinliği, iç ortam, duvar desteği, termal yük ve bakım erişimi.ZM-C, düzenli hafif görevli ekipman dağıtımı için uygun maliyetli bir kaplama seçeneği haline gelir.
