Ürün Açıklaması

Bakır Patch Panel / Boş Panel / Mühendis Seçimi

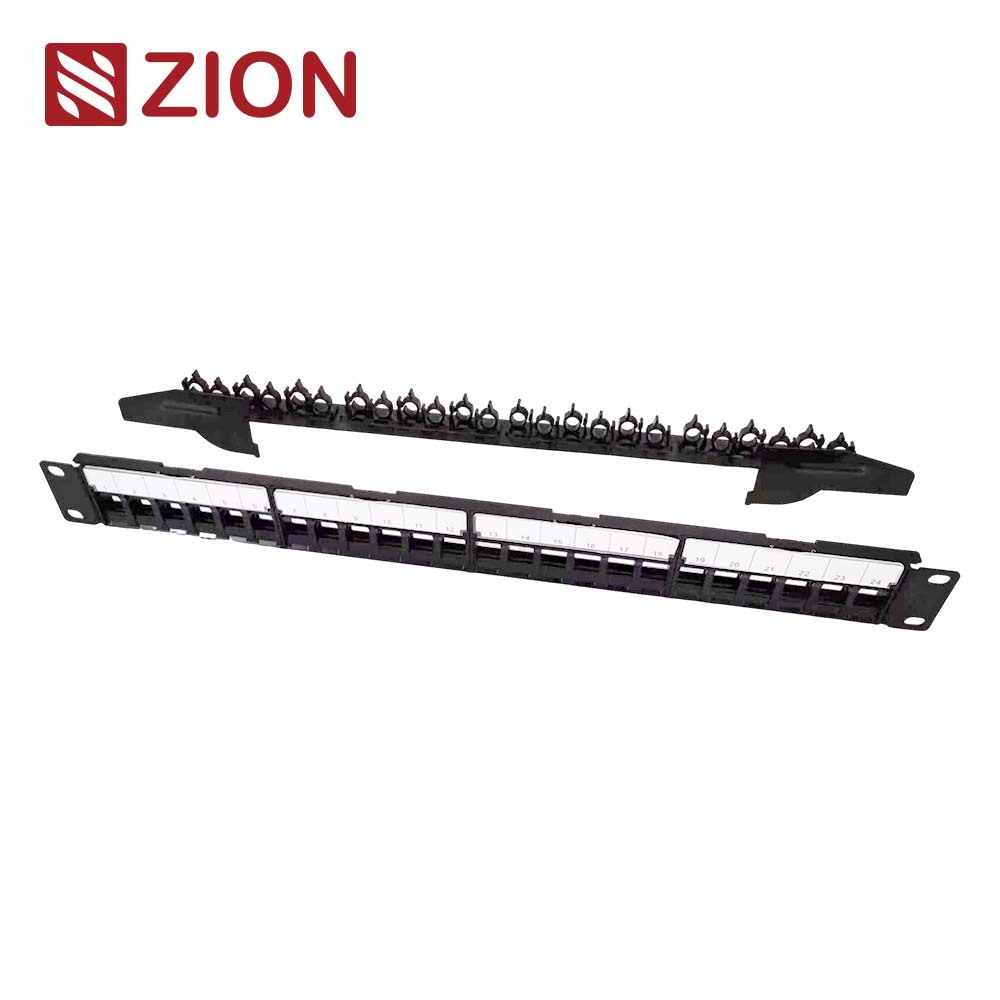

1U 24 Port Kapalı Kablo Yöneticisi ile Kalkanlı Boş Patch Panel

Name: Katlanır Kablo Yöneticili 1U 24 Bağlantı Noktalı Korumalı Boş Patch Panel
Brand: HANGZHOU ZION COMMUNICATION CO., LTD
SKU: Bakır Patch Panel
Availability: InStock

ZCBFPPU-1U24-B2, kilit taşı tabanlı yapılandırılmış kablolama için tasarlanmış 19 inçlik 1U 24 portlu korumalı boş yama panelidir.daha temiz raf dağıtım ve daha kolay kablo organizasyonu için katlanabilir arka kablo yönetimi ile modüler liman esnekliğini birleştirmek.

Yapılı Kablolama Mühendisleri
Sistem Entegratörleri
Telekom Bağımlıları
BT Alışveriş Takımları
OEM Alıcıları
Rack Yapımcıları

Hızlı Çıkış

1U 24 portlu kalkanlı boş yama paneli, anahtar taşı tabanlı bakır sistemler için.
Katlanabilir kablo yöneticisi, rafdaki arka kablo disiplini geliştirmeye yardımcı olur.
Projeler sabit yüklü limanlar yerine modüler temel esneklik istediğinde en iyi şekilde kullanılır.

Veritabanı talebi / Örnek
Karar Kurallarına bakın

İçeriği

Genel bakış
Temel Özellikler
Teknik özellikler
İnşaat / Malzemeler
Başvurular
Karar Kuralları / Mühendis Kısayolu
Seçim Rehberi
Paketleme / Lojistik
Sık Sorulan Sorular
Sonuçlar

Korunmuş Resim Modülü

Ön görünüm, katlanabilir kablo yöneticisi görünümü, ana taş kurulum yakın çekim ve raf uygulama görüntüsünü buraya ekleyin.

Video modülü saklı

Keystone snap-in demo, raf kurulum kılavuzu, kablo yönetimi açıklaması veya fabrika genel bakışı için uygundur.

■1) Genel bakış

The 1U 24 Ports Shielded Blank Patch Panel With Folding Cable Manager is a modular copper patch panel platform for structured cabling projects that want keystone-based configuration rather than fixed loaded portsStandart 19 inç 1U raf formatı, 24 boş modül pozisyonu ve katlanabilir arka kablo yönetimi yapısı sağlar.

Mühendislik ekipleri için, ana değeri modüler esneklik ve daha temiz raf organizasyonu.Bu, farklı jack gereksinimleri olan projeler arasında standartlaştırmayı kolaylaştırabilir..

Sahada gerçeklik

Modül seçimini açık tutmak için sıklıkla boş yama panelleri seçilir.Ancak daha büyük avantajı, mühendislik ekipleri daha sonra tam kalkanlı temel taşı tipini tamamlarken, tedarikçilerin panel platformunu standartlaştırmasına izin vermeleri..

■2) Ana Özellikler

Bu yama paneli, örgütlü arka kablo yönlendirmesi ve kolay çakma anahtar taşı kuruluşu ile kalkanlı boş bir panel platformu gerektiren modüler bakır kablolama projeleri için tasarlanmıştır.

Özellik	Anlamı	Proje Faydaları
1U 24-Hava Layout	24 modül pozisyonu ile standart 19 inçlik raf biçimi	Ortak raf planlamasını ve standart yama yoğunluğunu destekler
Kalkanlı boş yapı	Ana taş çubuğu olmadan teslim edilir.	Modül seçimini projeye özel ihtiyaçlar için esnek tutar
Katlanabilir Kablo Yöneticisi	Entegre katlanabilir arka organizasyon yapısı	Arka kablo yönlendirme düzgünlüğünü iyileştirir
Cat5e / Cat6 / Cat6A Uygunluk	Eşleşen anahtar taş türleriyle eşleştirilebilir	Daha geniş bakır kategorisi planlamasında yeniden kullanımı destekliyor
Snap-In Modülü Yapısı	Modülü yüklemek ve boşaltmak kolay	Montajı ve daha sonra değiştirmeyi kolaylaştırır
Tanımlama dostu tasarım	Kimlik ve ağ yönetimi için etiket ve yerleştirilmiş işaretler	Rack içinde daha temiz yönetimi destekler
Toz geçirmez duraklama desteği	Kullanılmayan modül portları boş parçalarla kapanabilir	Yedek pozisyonları düzenli ve görsel olarak temiz tutar
SPCC malzemesi	Soğuk olarak yuvarlanmış çelik gövde	Dayanıklı raf montajı sağlar

■3) Teknik özellikler

Parametreler	Spesifikasyon
Ürün Adı	1U 24 Port Kapalı Kablo Yöneticisi ile Kalkanlı Boş Patch Panel
SKU	ZCBFPPU-1U24-B2
Montaj standardı	19 inç
Çubuk Yüksekliği	1U
Liman Sayısı	24 liman
Panel Türü	Boş yama paneli
Modül Türü	Ana taş çubuğuna monte edilecek takım elbise
Modül Teslimi	Ana taşlı jack olmadan / ambalajda modül dahil değil
Kablo Yönetimi	Katlanabilir kablo yönetimi ile
Uyumlu Kategori	Cat5e / 6 / 6A tipi takım elbise
Panel Rengi	Gümüş destek çubuğu ile siyah ön
Malzeme	SPCC
Jack uyumluluğu	24 pcs kiestone jack ile uyumludur
Kullanılmamış Port Seçeneği	Boşta toz geçirmez durma desteklenir
Modül Montaj Yöntemi	Snap-in yapısı, kolay kurulum ve boşaltma modülü

Önemli ders

Boş modüler yapıBu modeli yüklü bir yama paneline tercih etmenin başlıca nedeni.

Katlanabilir kablo yöneticisiArka kabloların daha düzgün yönlendirilmesi için pratik bir avantaj.

Kategorisi 5e/6/6A uygunlukPanel'in farklı korumalı temel projelerde daha geniş bir yeniden kullanım potansiyeli sağlar.

■4) İnşaat / Malzemeler

Panel, siyah bir ön yüzü ve gümüş bir destek çubuğu olan bir SPCC metal gövde kullanır.katlanabilir arka bölüm, raf montajından sonra kablo yönlendirmesini daha kontrol altında tutmaya yardımcı olur..

İnşaat Elementi	Spesifikasyon	Pratik Anlamı
Panel gövdesi	SPCC	Dayanıklı raf montaj yapısını destekler
Ön görünüm	Gümüş destek çubuğu ile siyah ön	Rack'ta net bir yapılandırılmış görünüm sağlar
Liman mimarisi	24 boş modül pozisyonu	Projenin nihai anahtar taşı seçimini ayrı olarak tanımlamasına izin verir
Modül montajı tarzı	Snap-in yapısı	Kurulum ve değiştirmeyi kolaylaştırır
Kablo örgütü	Katlanabilir kablo yönetimi	Arka kablo sargılama ve bakım düzenini iyileştirir
Kullanılmamış port bitirici	Boş toz geçirmez duraklama kullanılabilir	Yedek pozisyonları görsel olarak temiz tutar ve kontrol eder

Pratik kural

Projenin daha sonra tam jack türünü tanımlamak için özgürlük istediğinde boş bir yama paneli seçin.Modül türü zaten sabitlenmiş ve montaj hızı modüler esneklikten daha önemli olduğunda yüklü bir panel seçin.

■5) Başvurular

Bu yama paneli, modüler temel taş mimarisini tercih eden yapılandırılmış bakır projeler için en uygun olanıdır.Özellikle farklı kategori seviyeleri veya aşamalı montaj iş akışları, boş bir paneli önceden yüklenmiş bir alternatife göre daha pratik hale getirdiğinde.

Uygulama Senaryosu	Bu Panel Neden Uygun	Kabul Etmeden Önce Neyi Kontrol Etmelisiniz?
Kalkanlı temel taş tabanlı raf yapısı	Boş yapı esnek jack seçimini destekler	Ana taşın tam türü ve miktarı
Ticari LAN kurulumları	Cat5e / 6 / 6A modüler dağıtımı destekler	Kategori düzeyi ve gelecekteki yükseltme planı
Aşamalı satın alma projesi	Panel modüllerden ayrı olarak sipariş edilebilir	Montaj iş akışı ve modül tedarik planı
Rack örgütlenmesi yükseltme	Katlama yöneticisi arka kablo düzenini iyileştirmeye yardımcı olur	Arka dolap boşluğu ve kablo yolu
OEM / standart ürün platformu	Proje özel modülleri ile tekrarlanabilir bir panel platformunu destekler	Markalama, aksesuar ve ambalaj beklentileri

■6) Karar Kuralları / Mühendis Kısayolu

En hızlı doğru seçim üç sorudan başlar: proje temel eserin esnekliğini istiyor mu, kalkanlı bir panel mimarisi gerekli mi ve rafda entegre kablo örgütlenmesi yararlı mı?Eğer evet ise, bu panel genelde güçlü bir uyum sağlar.

Karar Noktası	Bu panelli seçin	Ne zaman seçme	Alternatif Yön	Maliyet / Risk / Bakım Etkisi
Modül esnekliği	Projenin amacı temel taşları ayrı ayrı seçmektir.	Modül türü sabit ve önceden yüklenmiş portlar tercih edilir	Yüklü bir yama paneli kullanın	Doğru seçim, kullanılmayan sabit konfigürasyon için ödeme yapmaktan kaçınır
Koruma stratejisi	Proje korunmuş boş bir panel platformu gerektiriyor	Sistem tamamen korunmasız ve korunmuş panel mantığına ihtiyaç duymaz	Korunmasız boş bir panel kullanın	Doğru kalkan eşleşmesi tasarım tutarsızlığını azaltır
Raf örgütü	Arka kablo yönetimi raf düzenine yardımcı olur	Kabine katlama yönetim yapısından yararlanmıyor	Gerekirse daha basit bir boş panel kullanın	Entegre yönetim kablo bozukluğunu ve yeniden işlemeyi azaltabilir
Kategori aralığı	Proje, Cat5e, Cat6 veya Cat6A anahtar modüllerini kullanabilir.	Projeye farklı bir modül form faktörü gerek	Tam modül mimarisine eşleşen bir panel kullanın	Doğru eşleşme uygunluğu ve montaj hızını arttırır
Kullanılmamış liman görünümü	Proje temiz görünümlü yedek pozisyonlar istiyor.	Kullanılmayan limanlar görsel veya operasyonel bir endişe değil	Sadece gerektiğinde boş toz geçirmez duraklama kullanın	Bitmiş rafların daha temiz ve daha kolay yönetilmesine yardımcı olur
Alışveriş iş akışı	Alıcı panel ve modüllerin ayrı olarak alınmasını istiyor.	Tek bir tam yüklü BOM tercih edilir	Önceden yüklenmiş bir montaj kullanın	Daha iyi hizalama kaynak karışıklığını azaltır

Pratik kural

Projenin 1U'da 24 korumalı anahtar pozisyonuna ihtiyacı olduğunda, entegre katlanabilir kablo yönetiminden yararlandığında ve modülleri ayrı ayrı kaynaklama özgürlüğü istediğinde bu modeli seçin.

■7) Seçim Rehberi

Doğru bir seçim, jack türünün esnekliğini, kalkanlama stratejisini, arka kablo yönetimi ihtiyaçlarını ve lojistik planlamasını değerlendirmelidir.Bu, gerçek raf montaj yöntemine uymayan bir panel yapısı sipariş etmemenize yardımcı olur..

Seçim Faktörü	Sormak Gereken Soru	Tavsiye
Ana taş mimarisi	Proje modüler temel seçeneği istiyor mu?	Jack seçimi esnek kalmak gerekir zaman bu panelli kullanın
Kategori desteği	Proje Cat5e, Cat6 veya Cat6A anahtar taşlarını kullanacak mı?	Toplu montajdan önce modül seçimini onaylayın
Koruma	Sistem için kalkanlı bir panel platformu gerekli mi?	Kalkanlı mimari doğru olduğunda bunu seçin.
Kablo örgütü	Arka kablo yönetimi raf bakımını iyileştirecek mi?	Rack temizliği önemli olduğu yerde katlama yöneticisi kullanın
Yedek pozisyonlar	Tüm 24 liman hemen doldurulacak mı?	Kullanılmayan pozisyonlar için boş toz geçirmez durma planlayın
Alışveriş planlaması	Kaç tane paneller ve çekirdek ayrı ayrı paketlenmeli ve gönderilmeli?	Ambar ve nakliye planlaması için karton verilerini kullanın

Boyut	Değer	Neden Önemli?
Raf genişliği referansı	19 inçlik standart / çizimde gösterilen yaklaşık 482.6 mm	Ortak raf uyumluluğunu doğruluyor
Derinlik referansı	82Yan çizimde gösterilen.54 mm	Arka kablo alanı planlaması için yararlı
Yükseklik referansı	44Çizimde gösterilen 50 mm.	Rak alanı planlamayı destekler
Katlama yöneticisi aralığı	Entegre arka katlanabilir yapı olarak gösterilmiştir.	Kablo sarma ve dolap temizliği için önemlidir

■8) Ambalaj / Lojistik

Paketleme verileri, projenin haciminde boş panelleri sipariş eden alıcılar için önemlidir, çünkü panel miktarı, temel taş miktarı ve aksesuarların kullanımı genellikle ayrı planlanır.

Paketleme Ürünü	Spesifikasyon	Alışveriş Anlamı
İç kutu miktarı	1 pc / iç kutu	Basit tek birim işleme ve sayım
Karton miktarı	20 adet / karton	Proje ve nakliye miktarı planlamasını destekler
İç kutu boyutu	51 × 10 × 5,5 cm	Depolama ve kurye planlaması için yararlı
Karton boyutu	53 × 42,5 × 30,5 cm	Kargo hacminin tahmin edilmesine yardımcı olur
Gösterilen aksesuarlar	M6 vida ve fındık, kablo bağlamaları	Kurulum hazırlığı görünürlüğünü artırır

■9) Sık Sorulan Sorular

1Bu dolu bir yama paneli mi yoksa boş bir yama paneli mi?

Bu bir boş yama paneli kilit çubuğu olmadan sağlanır.

2Hangi modüllerle çalışmak için tasarlandı?

Keystone jack'lara monte edilecek şekilde tasarlanmıştır ve Cat5e, Cat6 ve Cat6A tiplerine uygun olduğu belirtilmiştir.

3Katlanabilir kablo yöneticisinin en büyük avantajı nedir?

Arka kablo rotasını düzenlemeye yardımcı olur ve raf temizliğini ve bakım kolaylığını artırır.

4Kullanılmayan modül pozisyonları kapatılabilir mi?

Tabloda, takılmamış modül kapılarının daha temiz bir görünüm için toz geçirmez bir duraklama kullanabileceği belirtiliyor.

5Alıcılar sipariş vermeden önce neyi onaylamalı?

Alıcılar, gerekli temel taş türünü, koruma stratejisini, kategori seviyesini, raf alanı planını ve projenin entegre katlanabilir kablo yöneticisinden yararlanıp yararlanmadığını onaylamalıdır.

6Satın alma planı ne kadar paketleme miktarı ile yapılmalı?

Ürün iç kutu başına 1 parça ve karton başına 20 parça olarak paketlenmiştir.

■10) Sonuç

ZCBFPPU-1U24-B2, modüler temel esneklik ve daha temiz arka kablo organizasyonu isteyen yapılandırılmış bakır dağıtımları için pratik bir 1U 24 portlu kalkanlı boş yama panelidir.Değeri boş snap-in mimarisinden geliyor, kategorinin çok yönlülüğü ve sabit yüklü-port formatından ziyade entegre katlanabilir kablo yöneticisi.

En iyi proje sonuçları için, açıkça tanımlanmış bir kalkanlı temel taş stratejisiyle eşleştirin, montajdan önce tam jack kategorisini onaylayın ve daha doğru lojistik planlaması için paketleme verilerini kullanın.Bu şartlar net olduğunda, bakır raf sistemleri için verimli ve esnek bir yama platformu haline gelir.

Doğru boş yama panel yapılandırmasını doğrulamak için yardıma ihtiyacın var mı?

Ana taş türünüzü, kategoriniz seviyesini, kalkanlama gereksiniminizi, proje miktarınızı ve raf düzen planınızı gönderin.

Veri sayfası / teklif talebi
Yukarıya Geri

Önerilen parametreler kontrol listesi

Ana taş tipi ve kategori düzeyi
Kalkanlı sistem onayı
Katlanabilir kablo yöneticisi ihtiyacı
Boşta toz geçirmez durma talebi
Proje miktarı ve karton planlaması
Rack düzenlemesi ve kablo örgütlenmesi tercihleri

Etiket:

Menşe yeri:	Çin
Marka adı:	Zion communication OR OEM
Sertifika:	ISO, CE, RoHS, UL
Model numarası:	Bakır Patch Panel

Min sipariş miktarı:	1.000 adet
Ambalaj bilgileri:	1 ADET/Plastik Poşet, ADET/Karton
Teslim süresi:	Normalde 10 iş günü
Ödeme koşulları:	T/T,L/C
Yetenek temini:	30.000 ADET / Ay
