Detay Bilgi

Modeli:	Bakır Kablolama	Bnad:	Zion İletişim
Renk:	Siyah, Gri	Yükleme Kapasitesi:	60kg

Ürün Açıklaması

Bakır Patch Panel / Boş Panel / Mühendis Seçimi

1U 24 portlu korunmasız katlanabilir boş yama paneli

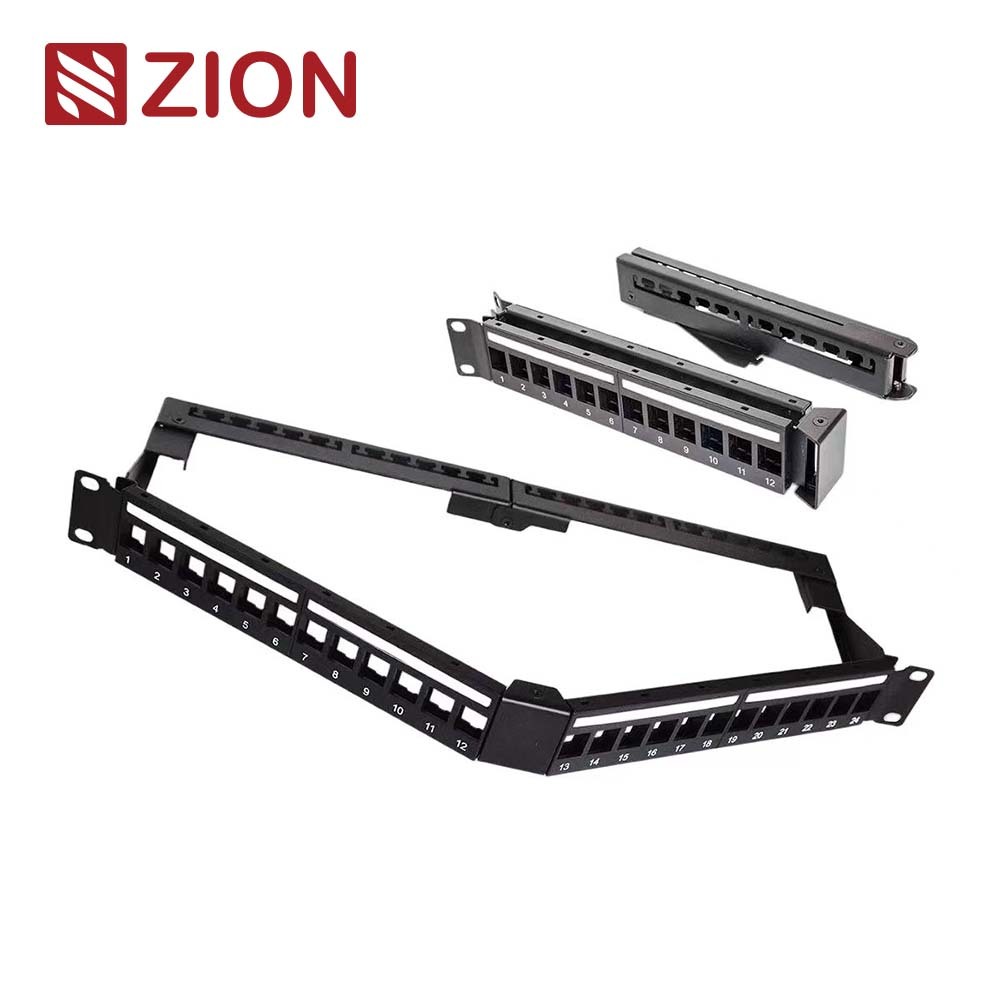

Name: 1U 24 Bağlantı Noktalı Korumasız Katlanır Boş Patch Panel
Brand: HANGZHOU ZION COMMUNICATION CO., LTD
SKU: Bakır Patch Panel
Availability: InStock

ZCBFPPU-1U24-B1, kilit taşı tabanlı yapılandırılmış kablolama için tasarlanmış 19 inçlik 1U 24 portlu korunmasız boş yama panelidir.düzenli raf dağıtım için entegre katlanabilir kablo yönetimi ile snap-in modüler esnekliği birleştirmek.

Yapılı Kablolama Mühendisleri
Sistem Entegratörleri
Telekom Bağımlıları
BT Alışveriş Takımları
OEM Alıcıları
Rack Yapımcıları

Hızlı Çıkış

1U 24 portlu boş yama paneli, korunmamış anahtar taşı tabanlı bakır sistemler için.
Entegre katlanabilir kablo yönetimi, rafın içindeki arka kablo yönlendirmesini organize etmeye yardımcı olur.
Projelerin yüklü sabit bağlantı noktalarının yerine esnek anahtar seçeneği gerektiğinde en iyi seçilir.

Veritabanı talebi / Örnek
Karar Kurallarına bakın

İçeriği

Genel bakış
Temel Özellikler
Teknik özellikler
İnşaat / Malzemeler
Başvurular
Karar Kuralları / Mühendis Kısayolu
Seçim Rehberi
Paketleme / Lojistik
Sık Sorulan Sorular
Sonuçlar

Korunmuş Resim Modülü

Ön görünüm, katlanabilir kablo yönetimi görünümü, ana taş kurulum yakın çekim ve raf uygulama görüntüsünü buraya ekleyin.

Video modülü saklı

Keystone snap-in demo, raf kurulum kılavuzu, kablo yönetimi açıklaması veya fabrika genel bakışı için uygundur.

■1) Genel bakış

1U 24 Ports Unshielded Folding Blank Patch Panel, sabit yüklü bağlantı noktalarından ziyade anahtar taşı tabanlı konfigürasyonu tercih eden projeler için tasarlanmış modüler bir bakır yama paneli platformudur.24 boş modül pozisyonu ve katlanabilir arka kablo yönetimi yapısı ile standart 19 inç 1U raf formatı sağlar.

Mühendislik bakış açısından, bu panelin ana değeri esnekliktir.Alışveriş açısından, standartlaştırılmış raf yapılarını basitleştirirken, modül seçiminin proje türüne göre değişmesine izin verir.

Sahada gerçeklik

Modül seçimini esnek tutmak için sıklıkla boş yama panelleri seçilir.Ancak gerçek proje avantajı daha kolay SKU standardizasyonu ve daha sonra tam ağ gereksinimine anahtar taş türü eşleştirme yeteneğinden gelir.

■2) Ana Özellikler

Bu yama paneli, arka tarafta daha temiz kablo örgütlenmesi ile kalkansız, anahtar taşı tabanlı, raf monte çözümü gerektiren modüler bakır kablolama projeleri için tasarlanmıştır.

Özellik	Anlamı	Proje Faydaları
1U 24-Hava Layout	Standart 19 inç rak montaj formatı 24 modül pozisyonu ile	Ortak raf altyapısına uyar ve standart yama yoğunluğunu destekler
Boş Patch Panel Yapısı	Ana taş çubuğu olmadan teslim edilir.	Alıcının nihai modül seçimini ayrı olarak tanımlamasına izin verir
Katlanabilir Kablo Yönetimi	Entegre katlanabilir arka yönetim yapısı	Arka kablo disiplinini ve raf temizliğini arttırır
Cat5e / Cat6 / Cat6A Uygunluk	Eşleşen anahtar taş türleriyle eşleştirilebilir	Bakır kategorileri arasında daha geniş proje yeniden kullanımını destekliyor
Snap-In Modülü Yapısı	Modülü yüklemek ve boşaltmak kolay	Hızlar montajı ve daha sonra değiştirme
Tanımlama dostu tasarım	Kimlik ve ağ yönetimi için etiket ve yerleştirilmiş işaretler	Yapılandırılmış kablolama raflarında daha temiz idareyi destekler
Toz geçirmez duraklama desteği	Kullanılmayan modül portları boş toz geçirmez parçalarla doldurulabilir	Görünümünü iyileştirir ve yedek pozisyonları düzenli tutar
SPCC malzemesi	SPCC olarak belirtilen soğuk valansı çelik malzemesi	Dayanıklı raf montajı yapısını destekler.

■3) Teknik özellikler

Parametreler	Spesifikasyon
Ürün Adı	1U 24 portlu korunmasız katlanabilir boş yama paneli
SKU	ZCBFPPU-1U24-B1
Montaj standardı	19 inç
Çubuk Yüksekliği	1U
Liman Sayısı	24 liman
Koruma Tipi	Korunmasız
Modül Türü	Ana taş çubuğuna monte edilecek takım elbise
Modül Teslimi	Ana taşlı jack olmadan / ambalajda modül dahil değil
Kablo Yönetimi	Katlanabilir kablo yönetimi ile
Uyumlu Kategori	Cat5e / 6 / 6A tipi takım elbise
Panel Rengi	Gümüş destek çubuğu ile siyah ön
Malzeme	SPCC
Jack uyumluluğu	24 adet korunmasız anahtar taşlı prizle uyumludur
Kullanılmamış Port Seçeneği	Boşta toz geçirmez durma desteklenir
Modül Montaj Yöntemi	Snap-in yapısı, kolay kurulum ve boşaltma modülü

Önemli ders

Boş modüler yapıBu modeli yüklü bir yama paneline tercih etmenin başlıca nedeni.

Katlanabilir kablo yönetimiArka raf organizasyonunun daha temiz olması için pratik bir avantaj.

Kat 5e/6/6A uyumluluğuPanel'e farklı temel taş temelli bakır projelerinde daha geniş yeniden kullanım potansiyeli verir.

■4) İnşaat / Malzemeler

Panel, siyah ön yüzü ve gümüş destek çubuğu olan bir SPCC metal gövde kullanır.katlanabilir arka bölüm, kablo yönlendirmesini kurulduktan sonra kontrol altında tutmaya yardımcı olur..

İnşaat Elementi	Spesifikasyon	Pratik Anlamı
Panel gövdesi	SPCC	Dayanıklı raf montaj yapısını destekler
Ön görünüm	Gümüş destek çubuğu ile siyah ön	Rack açık görsel yapı sağlar
Liman mimarisi	24 boş modül pozisyonu	Kurulumcunun nihai anahtar taşı seçimini tanımlamasına izin verir
Modül montajı tarzı	Snap-in yapısı	Kurulum ve değiştirmeyi kolaylaştırır
Kablo örgütü	Katlanabilir kablo yönetimi	Arka kablo giyimini ve raf temizliğini iyileştirir
Kullanılmamış port bitirici	Boş toz geçirmez duraklama kullanılabilir	Yedek pozisyonları görsel olarak temiz tutar ve kontrol eder

Pratik kural

Projenin daha sonra tam jack türünü tanımlamak için özgürlük istediğinde boş bir yama paneli seçin.Modül konfigürasyonu zaten sabitlenmiş ve montaj süresi daha da en aza indirmek gerekir zaman yüklü bir panel seçin.

■5) Başvurular

Bu yama paneli, modüler temel taş mimarisini tercih eden yapılandırılmış bakır projeler için en uygun olanıdır.Özellikle farklı bakır kategorileri veya aşamalı kurulum iş akışları, boş bir paneli önceden yüklenmiş bir alternatiften daha pratik hale getirdiğinde.

Uygulama Senaryosu	Bu Panel Neden Uygun	Kabul Etmeden Önce Neyi Kontrol Etmelisiniz?
Keystone tabanlı raf yapısı	Boş yapı esnek jack seçimini destekler	Proje başına tam çekmeci türü ve miktarı
Ticari LAN kurulumları	Cat5e / 6 / 6A modüler dağıtımı destekler	Ağ kategorisi ve gelecekteki yükseltme planı
Aşamalı proje tedarikleri	Panel modüllerden ayrı olarak sipariş edilebilir	Montaj iş akışı ve modül tedarik planı
Rack örgütlenmesi yükseltme	Katlanabilir kablo yönetimi arka kablo düzenini iyileştirmeye yardımcı olur	Kablo kablosunun içinde arka kablo boşluğu
OEM / standart ürün hattı	Proje özel modülleri ile standart patch panel platformu destekler	Markalama, aksesuar ve ambalaj beklentileri

■6) Karar Kuralları / Mühendis Kısayolu

En hızlı doğru seçim üç sorudan başlar: proje temel eserin esnekliğini istiyor mu, sistem korunmasız mı ve rafda entegre kablo örgütlenmesi yararlı mı?Bu panel genelde sert bir şekilde uyumludur.

Karar Noktası	Bu panelli seçin	Ne zaman seçme	Alternatif Yön	Maliyet / Risk / Bakım Etkisi
Modül esnekliği	Projenin amacı temel taşları ayrı ayrı seçmektir.	Modül türü zaten sabit ve önceden yüklenmiş portlar tercih edilir	Yüklü bir yama paneli kullanın	Doğru seçim, kullanılmayan önceden yüklenmiş yapılandırma için ödeme yapmaktan kaçınır
Koruma stratejisi	Proje, korunmasız anahtar taşları kullanıyor.	Sistem koruma modülü sürekliliği gerektirir.	Sistem tasarımına eşleşen bir koruma paneli kullanın	Doğru kalkan eşleşmesi performans ve topraklama uyumsuzluk riskini azaltır
Raf örgütü	Arka kablo yönetimi raf düzeni için yararlıdır	Kabine katlama yöneticisi yapısından yararlanmaz	Gerekirse daha basit bir boş panel kullanın	Entegre yönetim kablo bozukluğunu ve yeniden işlemeyi azaltabilir
Kategori aralığı	Proje, Cat5e, Cat6 veya Cat6A anahtar modüllerini kullanabilir.	Projeye farklı bir modül form faktörü gerek	Tam modül mimarisine eşleşen bir panel kullanın	Doğru eşleşme uygunluğu ve montaj hızını arttırır
Kullanılmamış liman görünümü	Proje temiz görünümlü yedek pozisyonlar istiyor.	Kullanılmayan limanlar görsel veya operasyonel bir endişe değil	Sadece gerektiğinde boş toz geçirmez duraklama kullanın	Bitmiş rafların daha temiz ve daha kolay yönetilmesine yardımcı olur
Alışveriş iş akışı	Alıcı panel ve modüllerin ayrı olarak alınmasını istiyor.	Tek bir tam yüklü BOM tercih edilir	Önceden yüklenmiş bir montaj kullanın	Daha iyi hizalama kaynak karışıklığını azaltır

Pratik kural

Bu modeli, projenin korunmasız olduğu, 1U'da 24 ana nokta pozisyonuna ihtiyaç duyduğu ve entegre katlanabilir kablo yönetiminden ve ayrı ana nokta seçiminden yararlandığı zaman seçin.

■7) Seçim Rehberi

Doğru bir seçim, jack türünün esnekliğini, kalkanlama stratejisini, arka kablo yönetimi ihtiyaçlarını ve lojistik planlamasını değerlendirmelidir.Bu, sitede gerçek montaj yöntemine uymayan bir panel yapısı sipariş etmemenize yardımcı olur..

Seçim Faktörü	Sormak Gereken Soru	Tavsiye
Ana taş mimarisi	Proje modüler temel seçeneği istiyor mu?	Jack seçimi esnek kalmak gerekir zaman bu panelli kullanın
Kategori desteği	Proje Cat5e, Cat6 veya Cat6A anahtar taşlarını kullanacak mı?	Toplu montajdan önce modül seçimini onaylayın
Koruma	Kablolama sistemi korunmamış mı?	Korunmasız sistem tasarımı doğru olduğunda bunu seçin
Kablo örgütü	Arka kablo yönetimi raf bakımını iyileştirecek mi?	Rack temizliği önemli olduğu yerde katlama yöneticisi kullanın
Yedek pozisyonlar	Tüm 24 liman hemen doldurulacak mı?	Kullanılmayan pozisyonlar için boş toz geçirmez durma planlayın
Alışveriş planlaması	Kaç tane paneller ve çekirdek ayrı ayrı paketlenmeli ve gönderilmeli?	Ambar ve nakliye planlaması için karton verilerini kullanın

Boyut	Değer	Neden Önemli?
Raf genişliği referansı	19 inçlik standart / 482.6 mm çizimde gösterilmiştir	Ortak raf uyumluluğunu doğruluyor
Derinlik referansı	Yan çizimde gösterilen 250 mm	Arka kablo alanı planlaması için yararlı
Yükseklik referansı	1U / yaklaşık 44.5 mm ön yüksekliği çizim stili ile belirtilmiştir	Rak alanı planlamayı destekler
Katlama yöneticisi aralığı	Entegre arka katlanabilir yapı olarak gösterilmiştir.	Kablo sarma ve dolap temizliği için önemlidir

■8) Ambalaj / Lojistik

Paketleme verileri, boş panelleri hacim olarak sipariş eden proje alıcıları için özellikle yararlıdır, çünkü panel miktarı, temel taş miktarı ve aksesuarların kullanımı genellikle ayrı planlanır.

Paketleme Ürünü	Spesifikasyon	Alışveriş Anlamı
İç kutu miktarı	1 pc / iç kutu	Basit tek birim işleme ve sayım
Karton miktarı	20 adet / karton	Proje ve nakliye miktarı planlamasını destekler
İç kutu boyutu	51 × 10 × 5,5 cm	Depolama ve kurye planlaması için yararlı
Karton boyutu	53 × 42,5 × 30,5 cm	Kargo hacminin tahmin edilmesine yardımcı olur
Gösterilen aksesuarlar	M6 vida ve fındık, kablo bağlamaları	Kurulum hazırlığı görünürlüğünü artırır

■9) Sık Sorulan Sorular

1Bu dolu bir yama paneli mi yoksa boş bir yama paneli mi?

Bu bir boş yama paneli kilit çubuğu olmadan sağlanır.

2Hangi modüllerle çalışmak için tasarlandı?

Korunmasız anahtar çubuğuna monte edilecek şekilde tasarlanmıştır ve Cat5e, Cat6 ve Cat6A tiplerine uygun olarak belirtilmiştir.

3Katlanabilir kablo yönetim yapısının ana avantajı nedir?

Arka kablo rotasını düzenlemeye yardımcı olur ve raf düzenini ve bakım kolaylığını artırabilir.

4Kullanılmayan modül pozisyonları kapatılabilir mi?

Tabloda, takılmamış modül kapılarının daha temiz bir görünüm için toz geçirmez bir duraklama kullanabileceği belirtiliyor.

5Alıcılar sipariş vermeden önce neyi onaylamalı?

Alıcılar, gerekli temel taş türünü, koruma stratejisini, kategori seviyesini, raf alanı planını ve projenin entegre katlanabilir kablo yöneticisinden yararlanıp yararlanmadığını onaylamalıdır.

6Satın alma planı ne kadar paketleme miktarı ile yapılmalı?

Ürün iç kutu başına 1 parça ve karton başına 20 parça olarak paketlenmiştir.

■10) Sonuç

ZCBFPPU-1U24-B1, modüler temel esneklik ve daha temiz arka kablo organizasyonu isteyen yapılandırılmış bakır dağıtımları için pratik bir 1U 24 portlu korunmasız katlanabilir boş yama panelidir.Değerini çakma-in boş mimari gelir, kategorinin çok yönlülüğü ve sabit yüklü-port formatından ziyade entegre katlanabilir kablo yönetimi.

En iyi proje sonuçları için, açıkça tanımlanmış korunmasız bir temel taş stratejisiyle eşleştirin, montajdan önce tam jack kategorisini onaylayın ve daha doğru lojistik planlaması için paketleme verilerini kullanın.Bu noktalar net olduğunda, bakır raf sistemleri için verimli ve esnek bir yama platformu haline gelir.

Doğru boş yama panel yapılandırmasını doğrulamak için yardıma ihtiyacın var mı?

Ana taş türünüzü, kategoriniz seviyesini, kalkanlama gereksiniminizi, proje miktarınızı ve raf düzen planınızı gönderin.

Veri sayfası / teklif talebi
Yukarıya Geri

Önerilen parametreler kontrol listesi

Cat5e / Cat6 / Cat6A anahtar taşı seçimi
Korunmasız sistem onayı
Katlanabilir kablo yönetimi ihtiyacı
Boşta toz geçirmez durma talebi
Proje miktarı ve karton planlaması
Rack düzenlemesi ve kablo örgütlenmesi tercihleri

Etiket:

Menşe yeri:	Çin
Marka adı:	Zion communication OR OEM
Sertifika:	ISO, CE, RoHS, UL
Model numarası:	Bakır Patch Panel

Min sipariş miktarı:	1.000 adet
Ambalaj bilgileri:	1 ADET/Plastik Poşet, ADET/Karton
Teslim süresi:	Normalde 10 iş günü
Ödeme koşulları:	T/T,L/C
Yetenek temini:	30.000 ADET / Ay
