Modeli:	Serbest Basınç Aletsiz fiş	Bnad:	Zion İletişim
Renk:	Siyah, Gri	Yükleme Kapasitesi:	60kg

Ürün Açıklaması

Bakır Bağlantısı / RJ45 Fiş / Mühendis Seçimi

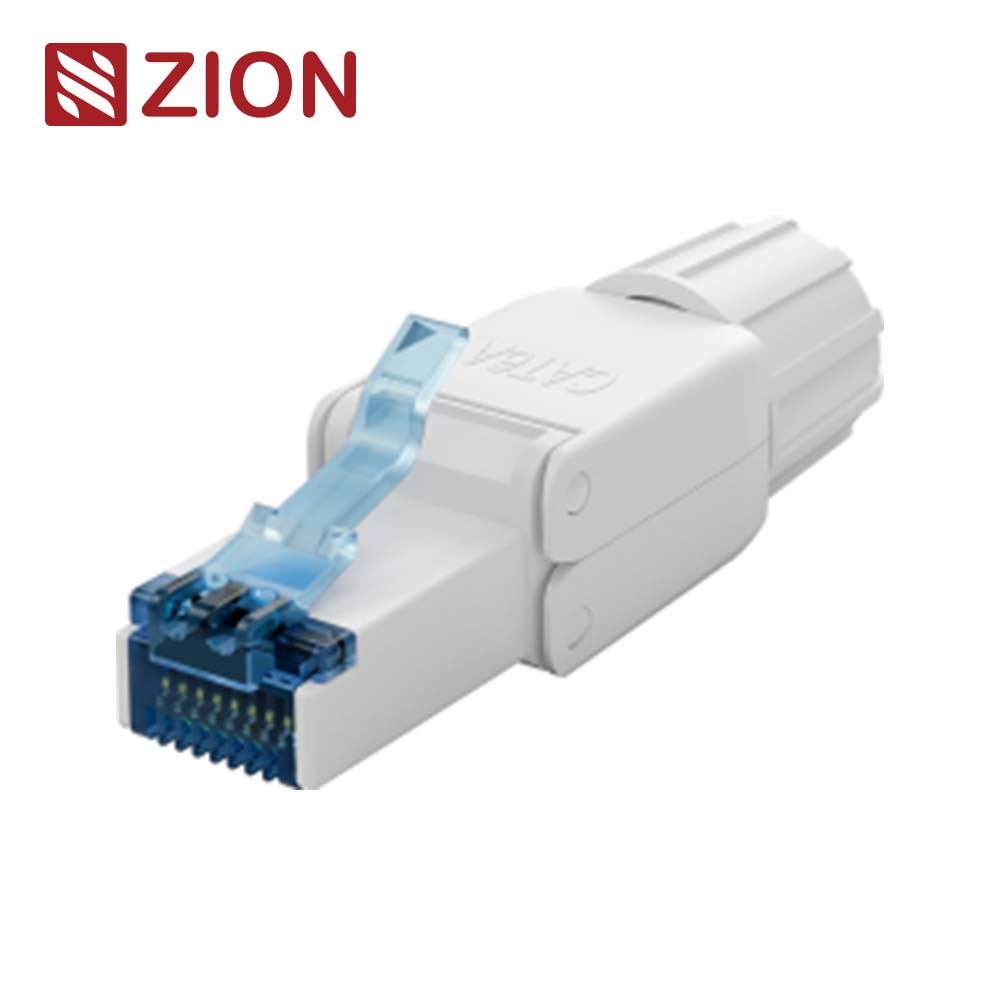

CAT6A RJ45 UTP Aletsiz Fiş

ZCTPU6A-B2, hızlı saha sonlandırma için tasarlanmış, yapısal bakır kablolama projeleri için 22AWG, 23AWG ve 24AWG aralıklarında hem katı hem de çok damarlı kabloyu destekleyen, CAT6A RJ45 korumasız aletsiz bir fiştir.

Yapısal Kablolama Tesisatçıları
Saha Mühendisleri
Telekom Müteahhitleri
BT Entegratörleri
OEM Alıcıları
Tedarik Ekipleri

Hızlı Paket Servis

Daha hızlı saha montajı için aletsiz CAT6A korumasız RJ45 fişi.
22AWG, 23AWG ve 24AWG boyutlarında hem katı hem de çok telli kabloyla uyumludur.
Standart kıvırma aleti iş akışı olmadan esnek yerinde sonlandırma gerektiren projeler için en uygunudur.

Veri Sayfası / Örnek İste
Karar Kurallarına Bakın

İçindekiler

Genel Bakış
Temel Özellikler
Teknik Özellikler
İnşaat / Malzeme
Uygulamalar
Karar Kuralları / Mühendisin Kısayolu
Seçim Kılavuzu
Kurulum Kılavuzu
SSS
Çözüm

Ayrılmış Görüntü Modülü

Ana ürün görselini, patlatılmış kurulum görünümünü, kablolama sıra şemasını ve uygulama fotoğrafını buraya ekleyin.

Ayrılmış Video Modülü

Aletsiz sonlandırma demosu, T568 kablolama kılavuzu, saha kurulum videosu veya fabrikaya genel bakış için uygundur.

■1) Genel Bakış

CAT6A RJ45 UTP Aletsiz Fiş, geleneksel kıvırma aleti iş akışı olmadan hızlı, tekrarlanabilir montaj gerektiren projeler için tasarlanmış bir saha sonlandırma konektörüdür. Teknisyenlerin CAT6A düzeyinde kalıcı bağlantı hizalamasını korurken kabloları doğrudan sahada sonlandırması gereken yapılandırılmış bakır kurulumları için konumlandırılmıştır.

Bu model korumasızdır ve 22AWG, 23AWG ve 24AWG boyutlarında hem katı hem de çok damarlı kablo iletkenlerini destekler. Proje perspektifinden bakıldığında bu kombinasyon, ticari LAN, telekom ve bina ağı dağıtımlarında farklı kablo yapılarını idare eden kurulumcular için faydalı hale getiriyor.

Saha gerçekliği

Alet gerektirmeyen fişler, sahadaki montaj süresini azaltabilir, ancak asıl proje avantajı, kablonun yerleştirilmesi ve kapatılması sırasında fişi kablo dış çapına, iletken tipine, kablolama standardına ve kurulumcunun disiplinine göre eşleştirmeye bağlıdır.

■2) Temel Özellikler

ZCTPU6A-B2 hız, uyumluluk ve daha kolay saha kullanımı üzerine kurulmuştur. Alet gerektirmeyen yapısı ve geniş iletken desteği, onu çeşitli saha koşullarında çalışan kurulumcular için daha esnek hale getirir.

Özellik	Ne anlama geliyor?	Proje Faydası
Aletsiz Tasarım	Standart kıvırma aleti montajı iş akışı yok	Saha sonlandırma işlemini hızlandırır ve alet bağımlılığını azaltır
CAT6A UTP Yapısı	Korumasız CAT6A RJ45 fiş formatı	CAT6A performans konumlandırması gerektiren UTP bakır kurulumlarına uyar
Katı ve Örgülü Kablo Desteği	Her iki iletken yapısına da uyar	Farklı kablo türlerinde saha esnekliğini artırır
22/23/24AWG Uyumluluğu	Yaygın LAN iletken boyutlarını destekler	Satın almada model değiştirme karmaşıklığını azaltır
T568A / T568B Kablolama Desteği	Doğrudan ürün sayfasında gösterilen kablolama sırası	Alan sonlandırmayı daha sezgisel ve tekrarlanabilir hale getirir
PCB + IDC Dahili Düzeni	Dahili kontak ve kablo oturma yapısı sinyal hizalamasını destekler	Sonlandırma tutarlılığının iyileştirilmesine yardımcı olur
RoHS / REACH Uyumlu	Uyumluluk beyanı dahil	Tedarik ve proje dokümantasyonu için kullanışlıdır
Beyaz Muhafaza	Standart renk seçeneği	Yapılandırılmış kurulumlarda tutarlı görünümü destekler

■3) Teknik Özellikler

Parametre	Şartname
Ürün Adı	RJ45 UTP CAT6A Aletsiz Fiş
Modeli	ZCTPU6A-B2
Sayfadaki İlgili Ürün Adı	RJ45 UTP CAT6A Aletsiz Fiş (ZC-G40U-C6A-B2)
Tip	CAT6A RJ45 korumasız aletsiz fiş
Renk	Beyaz
Uyumluluk	RoHS, REACH uyumlu
Kablo Tipi Desteği	Sağlam ve telli
Kablo AWG Aralığı	22AWG / 23AWG / 24AWG
Kontak Direnci	20 m ohm
Yalıtım Direnci	<= 500M ohm @ 100 VDC
Dayanım Gerilimi	DC1000V AC700V RMS 60HZ, 1DK
Kalıcı Bağlantı	CAT6A kalıcı bağlantı: ANSI/TIA/EIA 568B.2-10'a uygundur
Depolama Sıcaklığı	-40° / +70°
Çalışma Sıcaklığı	-10° / +60°
Plastik Malzeme	Yeni bilgisayar
Altın Pimler	Fosfor bronz, altın kaplama 3u'' veya 50u''
Terminal Pimleri	Fosfor bronz, çinko kaplama
RJ45 İletişim Ömrü	750 kere dk
IDC Terminal Ömrü	250 kere dk

Anahtar paket servisi

Geniş iletken desteğikarışık saha kablo ortamları için büyük bir pratik avantajdır.

Aletsiz yapıTeknisyenler kablolama kılavuzunu dikkatli bir şekilde takip ettiğinde kurulum hızını artırabilir.

3u'' veya 50u'' kontak seçeneklerifarklı proje kalitesi veya yaşam döngüsü beklentileriyle uyum sağlanmasına olanak tanır.

■4) İnşaat / Malzemeler

Fiş, fosfor bronz kontak elemanları ve dahili IDC/PCB odaklı yapıyla birleştirilmiş Yeni bir PC plastik mahfazası kullanır. Bu konfigürasyon, ürünü kompakt ve doğrudan RJ45 ekipman bağlantısına uygun tutarken alan sonlandırma tutarlılığını desteklemek üzere tasarlanmıştır.

İnşaat Elemanı	Şartname	Pratik Anlam
Muhafaza malzemesi	Yeni bilgisayar	Saha kullanımı için dayanıklı muhafaza yapısını destekler
Altın iğneler	Fosfor bronz, altın kaplama 3u'' veya 50u''	Temas derecesi beklentisini proje gereksinimlerine göre hizalamaya yardımcı olur
Terminal pimleri	Fosfor bronz, çinko kaplama	Dahili iletken sonlandırma yapısını destekler
RJ45 arayüzü yaşam döngüsü	Minimum 750 kez	Sık sık yeniden yama yapılan ortamlarda hizmet ömrü planlaması için kullanışlıdır
IDC sonlandırma yaşam döngüsü	Minimum 250 kez	Yeniden fesih toleransı ve servis bakımıyla ilgili

Pratik kural

Sahada monte edilen aletsiz fişler için iletken yerleştirme doğruluğu tek başına hızdan daha önemlidir. Montajı yapan kişi doğru kablolama sırasını eşleştirmeli ve kablo IDC pin kanalına girene kadar muhafazaya tamamen bastırmalıdır.

■5) Başvurular

ZCTPU6A-B2, teknisyenlerin konektörleri doğrudan sahada monte etmesi gereken RJ45 saha sonlandırmaları için, özellikle de blendajsız CAT6A düzeyinde fiş mimarisi kullanan yapılandırılmış bakır LAN ve telekom ortamları için uygundur.

Uygulama Senaryosu	Bu Fiş Neden Uygun?	Onaydan Önce Nelerin Doğrulanması Gerekir?
Yerinde LAN kablo sonlandırma	Aletsiz tasarım montaj kolaylığını artırır	Kablo AWG ve iletken tipi eşleşmesi
Saha servisi veya onarım işi	Teknisyenlerin hızlı bir şekilde değiştirilmesine veya yeniden feshedilmesine ihtiyaç duyduğu durumlarda kullanışlıdır	Doğru T568A/T568B dizisi ve kapatma kalitesi
Ticari bina bakır kablolama	Geniş AWG desteği projeler genelinde standartlaşmaya yardımcı olur	Kablo dış çapı ve konektör kafasının etrafındaki boşluk
OEM veya yüklenici toplu satın alma	Açık teknik ve çevresel veri desteği spesifikasyon eşleşmesi	Gerekli kontak kaplama ve uyumluluk ihtiyaçları
Ekipman tarafı doğrudan ağ bağlantısı	Ürün sayfası RJ45 ağ bağlantı noktalarıyla uyumluluğu gösterir	Fiş gövdesi boşluğu ve cihaz tarafındaki bükülme açıklığı

■6) Karar Kuralları / Mühendisin Kısayolu

En hızlı doğru seçim dört kontrolle başlar: sistem korumasız mı, aletsiz saha sonlandırma iş akışı mı tercih ediliyor, kablo 22–24AWG aralığına giriyor mu ve kurulumu yapan kişi standart sıkma yerine IDC bağlantısını kabul ediyor mu? Cevabınız evet ise, bu fiş genellikle güçlü bir uyum sağlar.

Karar Noktası	Bu Fişi Seçtiğiniz Zaman	Ne Zaman Seçmeyin	Alternatif Yön	Maliyet / Risk / Sürdürülebilirlik Etkisi
Koruma stratejisi	Proje UTP kablolama kullanıyor ve blendajlı fiş sürekliliği gerektirmiyor	Sistem korumalıdır ve uyumlu korumalı konektörlere ihtiyaç duyar	Korumalı bir RJ45 fişi kullanın	Doğru eşleşme topraklamayı ve EMC tutarsızlığını önler
Sonlandırma iş akışı	Proje, aletsiz yerinde montajı tercih ediyor	Ekip geleneksel kıvırma aleti fişi iş akışını tercih ediyor	Standart bir kıvrımlı tip fiş kullanın	Doğru iş akışı eşleşmesi kurulum hatasını azaltır
Kablo iletkeni uyumluluğu	Kablo 22AWG, 23AWG veya 24AWG'de katı veya çok damarlıdır	Kablo belirtilen iletken aralığının dışında kalıyor	Gerçek kablo tipine uygun bir fiş seçin	Donanım ve temas güvenilirliği sorunlarını önler
Performans beklentisi	CAT6A kalıcı bağlantı hizalaması uygulama için kabul edilebilir	Proje spesifikasyonu farklı veya ek performans talepleri gerektiriyor	Sipariş vermeden önce spesifikasyon hizalamasını doğrulayın	Gönderim ve kabul uyumsuzluğunu önler
İletişim özellikleri	Standart 3u'' kaplama kabul edilebilir veya 50u'' erken tanımlanmıştır	Projenin tanımlanmamış temas derecesi beklentileri var	Teklif talebi yayınlanmadan önce kaplama gereksinimini netleştirin	Tedarik ve kalite anlaşmazlıklarını azaltır
Kurulumcu hazırlığı	Ekip, altı adımlı kurulum sırasını güvenilir bir şekilde takip edebiliyor	Proje, tüm kurulumcular için daha basit tanıdık iş akışını tercih ediyor	Saha beceri düzeyine en uygun bağlayıcı türünü kullanın	Doğru seçim tutarlılığı artırır ve yeniden çalışmayı azaltır

Pratik kural

Projede UTP kablolama kullanıldığında, iletken aralığı 22–24AWG olduğunda ve saha teknisyenleri geleneksel kıvrımlı fiş yerine aletsiz IDC tarzı fişten yararlandığında bu modeli seçin.

■7) Seçim Kılavuzu

Doğru seçimde iletken türü, AWG uyumluluğu, ekranlama gereksinimi, saha iş akışı ve beklenen yaşam döngüsü değerlendirilmelidir. Bu, teknik olarak kabul edilebilir bir fişin gerçek kurulum ortamında uygunsuz veya güvenilmez hale gelmesini önler.

Seçim Faktörü	Sorulacak Soru	Tavsiye
Kablo tipi	Projede katı, çok damarlı veya karışık kablo türleri mi kullanılıyor?	Sitenin her ikisini de destekleyen bir fişe ihtiyacı olduğunda bu modeli kullanın
İletken boyutu	Kablo 22AWG, 23AWG veya 24AWG dahilinde mi kalıyor?	Toplu satın almadan önce kablo özelliklerini doğrulayın
Ekranlama gereksinimi	Yapısal kablolama sistemi UTP mi yoksa blendajlı mı?	Bunu yalnızca korumasız tasarım tüm sistemle aynı hizada olduğunda seçin
Kurulum iş akışı	Proje, standart sıkma yerine aletsiz montajdan daha fazla fayda sağlayacak mı?	Saha hızı ve tekrarlanabilirlik önemli olduğunda aletsiz kullanın
İletişim gereksinimi	Standart 3u'' yeterli mi, yoksa 50u'' mu tercih ediliyor?	Siparişin yayınlanmasından önce kaplama gereksinimini kilitleyin
Bakım beklentisi	Fişler ne sıklıkla yeniden onarılacak veya sonlandırılacak?	RJ45 ve IDC kullanım ömrü verilerini hizmet beklentilerine göre kontrol edin

Boyut	Değer	Neden Önemlidir?
Toplam uzunluk	47,40mm	Cihaz tarafı açıklık planlaması için kullanışlıdır
Ön genişlik referansı	14,4 mm	Bağlayıcı alanı farkındalığıyla alakalı
Ön yükseklik referansı	11,60mm	Dar ekipman bağlantı noktalarına uygunluğun değerlendirilmesine yardımcı olur
Kablo giriş çapı referansları	Ø13,97 / Ø8,50 gösterilmiştir	Gerinim giderme ve kablo girişi geometrisini anlamak için kullanışlıdır

■8) Kurulum Kılavuzu

Ürün sayfası altı adımlı bir kullanım kılavuzu içerir. Kurulum tutarlılığının sonlandırma güvenilirliği ve test sonuçları üzerinde doğrudan etkisi olduğundan bu, saha ekipleri için faydalıdır.

Adım	Aksiyon	Kurulumcunun Odağı
1	Kablo kılıfını aletle yaklaşık 2 cm çıkarın	İletken yalıtımına zarar vermekten kaçının
2	Kabloyu T568 terminaline göre IDC'ye yerleştirin	Doğru T568A veya T568B sırasını izleyin
3	Ekstra kabloları kesin	Sonlandırmayı düzenli ve kontrollü tutun
4	IDC'yi PCB'ye eklemek için	Düzeneğin doğru şekilde oturduğundan emin olun
5	Tel IDC pin kanalına girene kadar her iki taraftaki plastik muhafazayı aşağı doğru bastırın	Tam kapanmayı ve tel oturmasını sağlayın
6	Bitmiş ürün	Test veya dağıtımdan önce inceleyin

■9) SSS

1. Bu aletsiz fişin ana avantajı nedir?

Başlıca avantajı, standart kıvırma aleti iş akışı olmadan daha hızlı saha sonlandırması ve aynı zamanda CAT6A korumasız uygulama konumlandırmasını desteklemesidir.

2. Hangi kablo türleri eşleşebilir?

22AWG, 23AWG ve 24AWG boyutlarında hem katı hem de çok damarlı kabloyla eşleşeceği belirtiliyor.

3. Bu fiş korumalı mı yoksa korumasız mı?

Korumasız bir CAT6A RJ45 aletsiz fiştir, bu nedenle UTP sistem tasarımıyla eşleştirilmelidir.

4. Temas kaplaması özelleştirilebilir mi?

Evet. Altın pinler 3u'' veya 50u'' seçenekleriyle belirtilmektedir.

5. Montajcılar hangi kablolama sırasını takip etmelidir?

Ürün sayfası T568A ve T568B pin düzenleme kılavuzunu gösterir ve kurulum adımları, kullanıcılara iletkenleri T568 terminaline göre IDC'ye yerleştirmeleri talimatını verir.

6. Alıcılar toplu satın almadan önce neyi onaylamalıdır?

Alıcılar kablo AWG aralığını, iletken tipini, ekranlama gereksinimini, tercih edilen kaplama seviyesini ve saha ekibinin aletsiz kurulum iş akışı isteyip istemediğini doğrulamalıdır.

■10) Sonuç

ZCTPU6A-B2, esnek alan sonlandırmasına, karışık iletken uyumluluğuna ve doğrudan kurulum rehberliğine değer veren projeler için pratik bir CAT6A UTP aletsiz fiştir. Değeri, aletsiz iş akışı, AWG aralığı desteği, elektrik verileri ve kontak özelleştirme seçeneklerinin dengesinden gelir.

En iyi sonuçları elde etmek için bunu açıkça tanımlanmış blendajsız kablolama mimarisiyle eşleştirin, sipariş vermeden önce kablo boyutu aralığını doğrulayın ve saha ekiplerinin kablolama ve kapatma adımlarını dikkatle takip ettiğinden emin olun. Bu koşullar karşılandığında verimli bakır saha sonlandırması için güçlü bir seçim haline gelir.

Projeniz için doğru aletsiz fişi onaylama konusunda yardıma mı ihtiyacınız var?

Kablo tipinizi, iletken boyutunu, ekranlama gereksiniminizi, kaplama tercihinizi ve proje miktarınızı gönderin. ZION, satın almadan önce en uygun RJ45 fiş konfigürasyonunu onaylamanıza yardımcı olabilir.

Veri Sayfası / Teklif İste
Başa Dön

Önerilen parametre kontrol listesi

Katı veya çok damarlı kablo gereksinimi
22AWG / 23AWG / 24AWG iletken boyutu
UTP sistem onayı
3u'' veya 50u'' kaplama tercihi
T568A / T568B saha standardı
Proje miktarı ve kurulum iş akışı

Etiket:

Menşe yeri:	Çin
Marka adı:	Zion communication OR OEM
Sertifika:	ISO, CE, RoHS, UL
Model numarası:	Serbest Basınç Aletsiz fiş

Min sipariş miktarı:	1.000 adet
Ambalaj bilgileri:	1 ADET/Plastik Poşet, ADET/Karton
Teslim süresi:	Normalde 10 iş günü
Ödeme koşulları:	T/T,L/C
Yetenek temini:	30.000 ADET / Ay

CAT6A RJ45 UTP Aletsiz Fiş

CAT6A RJ45 UTP Aletsiz Fiş
